Granulátor krmiva pro domácnost – cena průmyslových modelů, výroba granulátoru vlastníma rukama podle výkresů z mlýnku na maso, video
Konstrukce a princip činnosti granulátoru z mlýnku na maso
Chcete-li pochopit, jak funguje domácí granulátor, musíte nejprve zvážit princip fungování a konstrukci továrního zařízení. Skládá se z několika hlavních částí:
- bunkr, do kterého se nalévají suroviny – obilí a produkty s vysokým obsahem bílkovin;
- podávací mechanismus, díky kterému se směs pohybuje uvnitř granulátoru;
- matrice – disk s otvory pro tvarování pelet;
- nůž, který odřízne zhutněné granule na výstupu;
- přijímací násypka, do které se sype hotové krmivo.
Při použití granulátoru se směs surovin ponoří do násypky, zařízení se zapne a budoucí krmivo se v hustém proudu pohybuje směrem k matrici. Poté, co hmota vyjede z otvorů, nůž ji automaticky odřízne. Malé podlouhlé pelety padají do náhradní nádoby.
Průmyslové granulátory jsou schopny zpracovat včetně pevných krmiv a vyrobit průměrně cca 200 kg hotové směsi za hodinu. Jsou velmi pohodlné k použití, ale existuje nevýhoda: taková zařízení jsou drahá. Pokud máte omezené finance, je lepší sestavit granulátor sami; základem může být starý kovový mechanický mlýnek na maso. Schopnosti jednotky budou omezené a bude se v ní zpracovávat pouze měkké krmivo, ale takové zařízení bude na farmě také velkým přínosem.
Na horní část granulátoru z mlýnku na maso můžete připevnit trychtýř pro pohodlné nakládání surovin
Domácí granulátor se skládá z několika částí:
Čtěte také: Délka života kozy: faktory ovlivňující dlouhověkost
- kovové tělo mlýnku na maso, které funguje jako přijímací násypka;
- šnek tlačí přiváděnou směs k výstupu;

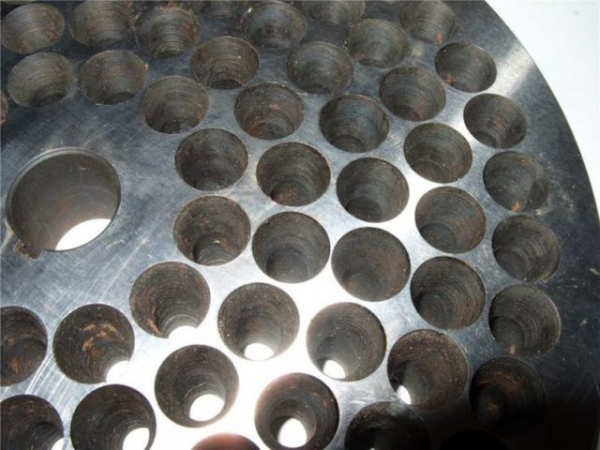

- zakoupená nebo domácí matrice – ocelový disk s vyvrtanými otvory;
- nůž na odřezávání hotových granulí;
- řemenice s řemenovým pohonem – při zapnutí přenáší rotaci na šnek mlýnku na maso;
- motor 220 V je nutné uvést celou konstrukci do provozu;
- externí kontejner pro příjem hotových pelet.
Design domácího granulátoru téměř úplně kopíruje design továrního zařízení. Rozdíl spočívá v rozměrech – domácí mlýnek na maso je mnohem menší. Kromě toho je montáž domácího zařízení méně spolehlivá a motor není tak výkonný. Z tohoto důvodu není mlýnek na maso vhodný pro hutnění pevného krmiva.
Co lze granulovat
Recepty na peletované potraviny
Následující položky podléhají granulaci:
- krmivo, seno, sláma;
- piliny, uhlí (ve lisované formě se používají k vytápění prostor, a když jsou granulovány, proces odstraňování odpadu z řeziva je zjednodušen);
- rašelina, zvířecí hnůj, ptačí trus (používaný v briketách jako hnojivo);
- křída, vápno;
- polymerní hobliny (ve volném stavu se vyznačují zvýšenou těkavostí).
Výkresy granulátoru
Výkresy a videa granulátoru z mlýnku na maso s vlastními rukama ukazují, že se jedná o velmi jednoduché zařízení. Jeho výrobu zvládnou i začátečníci. Jako základ agregátu je vhodné použít mlýnek na maso právě proto, že vyžaduje minimální úpravy. Při vytváření granulátoru stačí odstranit nepotřebné části zařízení a zajistit některé další prvky.
Výhodou mlýnku na maso je přítomnost hotového odolného šroubového mechanismu
Rozměry domácího granulátoru jsou určeny v souladu s rozměry mlýnku na maso. Hlavní pozornost by měla být věnována matrici, která by měla těsně a bez vůle zapadnout do těla jednotky. Při výrobě zařízení se kontroluje vzájemná shoda všech upevněných částí. Ke šneku musí být bezpečně připevněna kladka na jedné straně a řezací nůž na druhé.
Granulátor pro kutily je kompaktní a vhodný pro instalaci na stůl v technické místnosti
Výhody
Domácí granulátor krmiva
Výroba tohoto zařízení vlastními silami má mnoho výhod.
Mezi nejvýznamnější patří:
- možnost velké úspory bez nákupu sériově vyráběného granulátoru;
- schopnost samostatně zvolit velikost granulí, výkon zařízení, výkon jeho elektromotoru a další důležité vlastnosti;
- příznivé vlastnosti granulovaného krmiva ve srovnání s jinými druhy.
Můžete připravit kombinované jídlo obsahující všechny potřebné vitamíny, mikro- a makroprvky, bílkoviny, tuky a sacharidy v určitých, předem stanovených poměrech.
Jaké nástroje a materiály budou vyžadovány
Chcete-li vyrobit šroubový granulátor z mlýnku na maso, budete muset připravit:
- pracovní stůl nebo rám, na kterém bude jednotka instalována;
- soustruhy pro zpracování kovů;
- bulharština;
- svařovací stroj;
- kovový mechanický mlýnek na maso – sovětský nebo moderní;
- motor 220 nebo 380 V;
- nůž na řezání pelet;
- dvě řemenice o rozměrech 1 až 2 – pro montáž na motor a na šroubový mechanismus;
- pás pro připojení motoru k mlýnku na maso;
- vrtačka;
- kovový polotovar pro výrobu matrice.
Důležité! Budete také potřebovat upevňovací prvky – šrouby a matice, kterými se nůž, kotouč s otvory, šroub a kladky vzájemně spojí.
druhy
Existuje několik typů granulátorů. Mezi nejčastější patří:
- S domácí matricí. Tento typ je nejdostupnější a cenově dostupný a nevyžaduje velké množství materiálu a náhradních dílů. Tento typ zařízení je vysoce spolehlivý.
- Z mlýnku na maso. Výroba produktu nevyžaduje téměř žádné zdroje, ale kvalita vyrobených potravin bude o řád nižší než v předchozí verzi. Jaký typ granulátoru zvolit, to si musí každý určit sám podle potřeb své farmy.
Jak vyrobit granulátor na krmivo a trávu z mlýnku na maso vlastníma rukama
Algoritmus výroby granulátoru z mlýnku na maso od LPH Rabbit je poměrně jednoduchý. Pokud máte určité dovednosti v manipulaci se soustruhem, bruskou a svařováním, můžete jednotku vyrobit rychle a bez potíží:
- V první fázi musíte mlýnek na maso rozebrat a zbavit jej nepotřebných částí. Otočná rukojeť, víko a gril nejsou potřeba, lze je sejmout a odložit. Pokud má mlýnek na maso nohy, okamžitě se v nich vytvoří otvory pomocí vrtačky pro připevnění jednotky k pracovnímu stolu.
Hvězdicový nůž z mlýnku na maso je užitečný pro montáž mimo vývod
Čtěte také: Popis osobního holuba z červené knihy
Pokud je starý kroužek z mlýnku na maso našroubován na vylepšenou jednotku, můžete jej nechat
Uprostřed polotovaru je vytvořen otvor s drážkou pro zajištění matrice na otočném šroubu
Šroub je zpracován pro upevnění pomocí kladky a matrice pomocí brusky
Nůž na šroubu musí být zajištěn maticí, aby při provozu nesklouzl.
Řemen pro řemenici je brán bez zubů, takže pokud se zasekne, může prokluzovat
Poprvé se granulátor z mlýnku na maso zapne bez zátěže na volnoběh. Je nutné zkontrolovat funkčnost konstrukce a poslechnout si nějaké cizí vrzání, praskání nebo nadměrné vibrace. Pokud zařízení pracuje plynule a s malou hlučností, nasype se do horní části mlýnku na maso zkušební várka surovin a v praxi se posoudí kvalita granulace.
Poradenství odborníků
Výroba převodovek
K výrobě granulátoru můžete použít domácí převodovku. Jedna z běžných možností výroby: zadní náprava z těžkých motocyklů Ural nebo Dnepr.
Podřízený poměr tohoto prvku je 4,62, je kompaktní, takže jej lze umístit vertikálně.
Motor k převodovce připojíte pomocí kardanu nebo elastické spojky ze stejných motocyklů.
Hnací kolo má drážkovaný dřík, na který lze namontovat kardanovou nebo elastickou spojku.
Doporučení
Video domácího granulátoru krmiva z mlýnku na maso doporučuje věnovat pozornost několika bodům:
- K zařízení není nutné kupovat elektromotor, postačí pracovní motor ze starého vysavače nebo pračky. V domácích podmínkách je nejvýhodnější použít prvek s napětím 220 V, lze jej připojit do jakékoli zásuvky. Stojí za zvážení, že motor 380 V poskytne granulátoru větší výkon a produktivitu.
- Při výrobě matrice se velikost otvorů určuje v souladu s průměrem samotného dílu. Například do kotouče o šířce 20 mm je optimální vyvrtat otvory 3 mm. Při průměru 25 mm se častěji vyrábějí otvory 4 mm. Čím větší matrice, tím širší by měla být perforace.
Jak otvory pro granule, tak drážka pro hrot hřídele šneku je nutné před montáží konstrukce vybrousit na soustruhu nebo ručně. Jakékoli nerovnosti v upevnění negativně ovlivní kvalitu a povedou k silnějšímu vibrování konstrukce. Hrubé otvory pro krmivo zase neumožňují dosažení optimální hustoty granulí.
úvod
Domácí řemeslníci v poslední době modernizují a přizpůsobují stále více domácích spotřebičů ve prospěch domácnosti, například motor z pračky lze připojit k soustruhu.
Takže neobešli mlýnek na maso. Rozhodli jsme se z toho udělat granulátor. Hned řeknu, že nebude schopen granulovat nic pevného, ne při správném zatížení. Při zvýšené zátěži se tyč zlomí, motor v domácnosti to nemusí vydržet atd.
Tento granulátor je ideální pro krmení:
Čtěte také: Jaké nemoci naznačuje bledost kuřecího hřebínku? Jaká léčebná a preventivní opatření by měla být přijata?
- Smíchejte několik bylin pro králíky;
- Vyrobte nějaký druh krmné směsi pro ostatní domácí mazlíčky.
Výhody granulovaného krmiva
Použití krmiva v granulované formě poskytuje mnoho výhod:
- Je potřeba méně krmiva kvůli sníženým ztrátám krmiva. Vybíravá zvířata a ptáci jsou nuceni jíst pelety celé, spíše než si vybírat jednotlivé, chutnější složky objemového krmiva.
- Vitamínové doplňky, stejně jako cukernatění obilných plodin během procesu peletování, zvyšují nutriční hodnotu krmiva.
- Proces stravování u ptáků a skotu je usnadněn díky zvláštnostem anatomické struktury.
Granulované produkty se nepečou, nemrznou při nízkých teplotách a zachovávají si svůj tvar při vysoké vlhkosti.
Prodejní plochy
Samozřejmě, že takové podnikání je těžké si představit v městském formátu. Podnikatel může nakoupit vybavení, umístit ho například do garáže a zahájit výrobu. Zboží je však třeba prodávat na vesnici a s největší pravděpodobností v maloobchodě, protože takový rozsah činnosti jednoduše neumožní výrobu zboží v dávkách, které lze prodat farmám.
Pokud podnikatel žije a pracuje ve vesnici, může prodávat krmivo svým spoluobčanům. Pokud si vaši přátelé koupí pytel směsi a všimnou si výrazného nárůstu hmotnosti u dobytka a drůbeže, ústní sdělení bude fungovat okamžitě a poskytne vám velké množství zákazníků. Hypoteticky lze produkt prodávat i na farmy, školky, přírodní rezervace a dokonce i zoologické zahrady, ale reálnou možností se to stane až ve chvíli, kdy se vaše podnikání rozroste na plnohodnotnou výrobní linku.
Moje služby
Pokud si chcete vybudovat vlastní velkovýrobu nebo chcete dostávat kvalitní informace o výrobě, vytápění či prodeji peletami, pak mě můžete kontaktovat na “PODPORU” a vždy dostanete kvalitní a aktuální informace. Mohu poskytnout poradenství v oblasti certifikace ENplus, pomoci s prodejem vašich produktů a pomoci s výběrem zařízení na pelety. A nejzajímavější je, že vám dokonce pomohu navštívit skutečnou experimentální výrobu pelet. Napište a my vše zařídíme!
Další funkce
Pokud se na vašem místě hromadí velké množství dřevěného odpadu, můžete jej také dobře využít pomocí vlastnoručně vyrobeného granulátoru. Nahromaděná štěpka se musí nejprve vysušit a poté projít granulátorem. Získáte tak dřevěné pelety, které lze snadno a výhodně využít v topné sezóně, samozřejmě pokud máte v domě nainstalované kamnové nebo parní vytápění.
Dřevěné pelety doutnají déle, a proto vydávají značné množství tepla mnohem déle než nasekané palivové dřevo. Používání tohoto typu paliva vám pomůže výrazně ušetřit na nákupu uhlí a palivového dřeva.
Tabulka. Srovnání nákladů na vytápění
| Plocha pokoje, m2. | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 1000 |
| Pelety, t.j | 4,9 | 7,4 | 10,3 | 12,3 | 14,7 | 17,2 | 19,6 | 24,5 | 34,3 | 49 |
| Elektřina, kWh | 172700 | 25906 | 34542 | 43177 | 51800 | 60449 | 690084 | 86355 | 120800 | 172711 |
| Plyn, m3 | 2396 | 3594 | 4792 | 5990 | 7189 | 8387 | 9585 | 11980 | 16774 | 23963 |
| Uhlí, t | 3,3 | 4,9 | 6,6 | 8,2 | 9,9 | 11,5 | 13,1 | 16,4 | 23 | 32,9 |
| Dřevo, m krychlový. | 13,5 | 20,2 | 27 | 33,7 | 40,4 | 47,2 | 53,9 | 67,4 | 94,4 | 134,8 |
Autor Admin Doba čtení 7 min Zhlédnutí 361 Zveřejněno 04.11.2021. XNUMX. XNUMX
Pro přípravu měkkého krmiva je vhodný DIY mlýnek na maso-granulátor. Zařízení má nízkou bezpečnostní rezervu, ale může usnadnit práci farmáře a nebude vyžadovat dodatečné náklady.
Konstrukce a princip činnosti granulátoru z mlýnku na maso
Abyste pochopili, jak funguje domácí granulátor, musíte nejprve zvážit princip fungování a konstrukci továrního zařízení. Skládá se z několika hlavních částí:
Při použití granulátoru se surovinová směs spustí do násypky, zařízení se zapne a budoucí krmivo se pohybuje hustým proudem směrem k matrici. Poté, co hmota vyjede z otvorů, nůž ji automaticky krájí. Malé podlouhlé kuličky padají do přiložené nádoby.
Průmyslové granulátory jsou schopny zpracovat včetně pevného krmiva a vyrobit průměrně cca 200 kg hotové směsi za hodinu. Jsou velmi pohodlné k použití, ale existuje nevýhoda: taková zařízení jsou drahá. Pokud máte omezené finance, je lepší sestavit granulátor sami; základem může být starý kovový mechanický mlýnek na maso. Schopnosti jednotky budou omezené a bude se v ní zpracovávat pouze měkké krmivo, ale i takové zařízení bude velkým přínosem pro chov.
Domácí granulátor se skládá z několika částí:
Design domácího granulátoru téměř úplně kopíruje design továrního zařízení. Rozdíl spočívá ve velikosti – jednotka domácího mlýnku na maso je mnohem menší. Kromě toho je montáž domácího zařízení méně spolehlivá a motor není tak výkonný. Z tohoto důvodu není mlýnek na maso vhodný pro mletí pevného krmiva.
Výkresy granulátoru
Výkresy a videa granulátoru z mlýnku na maso s vlastními rukama ukazují, že se jedná o velmi jednoduché zařízení. Zvládnou to i začátečníci. Jako základ jednotky je vhodné použít mlýnek na maso právě proto, že vyžaduje minimální opravy. Při vytváření granulátoru stačí odstranit nepotřebné části zařízení a připojit několik dalších prvků.
Velikost domácího granulátoru se určuje na základě velikosti mlýnku na maso. Hlavní pozornost by měla být věnována matrici, která by měla těsně a bez vůle zapadnout do těla zařízení. Při výrobě zařízení je kontrolována shoda všech k sobě připevněných dílů. Řemenice na jedné straně a řezací nůž na druhé musí být bezpečně připevněny ke šneku.
Jaké nástroje a materiály budou vyžadovány
Chcete-li vyrobit šroubový granulátor z mlýnku na maso, budete muset připravit:
Důležité! Budete také potřebovat spojovací prvky – šrouby a matice, kterými se nůž, kotouč s otvory, šnek a kladky vzájemně spojí.
Jak vyrobit granulátor na krmivo a trávu z mlýnku na maso vlastníma rukama
Algoritmus výroby granulátoru z mlýnku na maso LPH Rabbit je poměrně jednoduchý. Pokud máte určité dovednosti v manipulaci se soustružnickým, brusným a svařovacím strojem, můžete jednotku rychle a snadno vyrobit:
- V první fázi musíte mlýnek na maso rozebrat a zbavit jej nepotřebných částí. Otočná rukojeť, víko a gril nejsou nutné a lze je sejmout a odložit. Pokud má mlýnek na maso nohy, okamžitě vyvrtejte otvory pomocí vrtačky, abyste zařízení připevnili k pracovnímu stolu.
Vnitřní žebra v těle mlýnku na maso mohou překážet instalaci matrice, obvykle se odemnou. Potom se z ocelové tyče vyrobí nový uzávěr, který drží děrovaný kotouč na výstupu. Pro kroucení se k dílu přivaří drát o tloušťce 6 mm nebo se pomocí brusky vyřežou drážky.
Na soustruhu se z kusu kovu soustruží matrice, která svou velikostí pasuje na hrdlo mlýnku na maso. Tloušťka obrobku musí být alespoň 2 cm Otvory pro lisování jsou vyrobeny ve stejné vzdálenosti od sebe, s mírným zúžením zespodu zevnitř.
Šnek mlýnku na maso vyžaduje vylepšení. Na jedné straně je otvor pro šroub držící nůž na granule a na druhé je drážka pro uchycení otočné kladky. Při montáži konstrukce je nutné zajistit, aby jak řemenové hnací kolo, tak matrice dosedaly na šnek co nejtěsněji a nejpřesněji. Mezi díly by neměly být žádné další mezery, které způsobují zpětný ráz.
Poté, co jste vyrobili všechny hlavní části granulátoru, můžete začít sestavovat jednotku. Do těla mlýnku na maso se vloží šnek, na něj se přitlačí matrice s otvory, poté se oba díly spojí pomocí šroubu s nožem na něm. Poté nasaďte víko na výstup a pevně přišroubujte, aby byly všechny prvky zajištěny.
Na opačné straně mlýnku na maso je na rotovaném šneku umístěna kladka s otvorem a rovněž zajištěna šroubem. V této fázi lze skutečně považovat za připravený granulátor pro kutily. Zbývá pouze nainstalovat na pracovní stůl, připojit řemenici mlýnku na maso k řemenici motoru a vyzkoušet zařízení.
Poprvé se mlýnek na maso-granulátor zapne bez zatížení při volnoběhu. Je nutné zkontrolovat funkčnost konstrukce a poslechnout si cizí vrzání, chrastění nebo nadměrné vibrace. Pokud zařízení pracuje hladce a tiše, pak se do horní části mlýnku na maso nasype zkušební várka surovin a v praxi se posoudí kvalita granulace.
Doporučení
Ve videu o domácím granulátoru krmiva z mlýnku na maso se doporučuje věnovat pozornost několika bodům:
- K zařízení není potřeba kupovat elektromotor, postačí pracovní motor ze starého vysavače nebo pračky. Doma je výhodnější použít prvek s napětím 220 V, lze jej připojit do jakékoli zásuvky. Je třeba vzít v úvahu, že motor na 380 V poskytne granulátoru větší výkon a produktivitu.
- Při výrobě matrice se velikost otvorů určuje na základě průměru samotného dílu. Například do kotouče o šířce 20 mm je optimální vyvrtat otvory 3 mm. Při průměru 25 mm se často dělají otvory 4 mm. Čím větší forma, tím širší by měla být perforace.
Otvory pro pelety a drážku pro konec hřídele šneku je nutné před montáží konstrukce vybrousit na soustruhu nebo ručně. Případné nerovnosti v upevnění negativně ovlivní kvalitu a způsobí větší vibrace konstrukce. Velké otvory pro krmivo zase neumožňují dosažení optimální hustoty granulí.
Závěr
Mlýnek na maso-granulátor pro kutily je na výrobu poměrně jednoduchý design. K sestavení jednotky budete potřebovat soustruh, brusku a svářečku, ale obecně nebudete muset provádět složité profesionální práce.
