Správný systém větrání garáže: přívod, odvod nebo přirozený?

Proč potřebujete větrání v garáži? Především kvůli bezpečnosti. Výfukové plyny a výpary z kapalin vozidla mohou představovat vážné zdravotní riziko. Nedostatek čerstvého vzduchu v uzavřeném prostoru vede k nebezpečným následkům.

Pro optimální podmínky skladování vozidla je nutný i promyšlený systém. Nevytápěná místnost s dobrou výměnou vzduchu neakumuluje vlhkost. To snižuje riziko rzi a koroze na kovových částech. V tomto článku se podíváme na různé přístupy k organizaci tohoto procesu, potřebné vybavení a užitečné tipy.

Standardizovaná výměna vzduchu

Nejprve musíte zjistit, jaký druh ventilace je potřeba. Různé zdroje poskytují protichůdné informace.

Nejdůvěryhodnější je Dočasné společné rozhodnutí o úpravě regulačních požadavků uvedených v ONTP 01-91, MGSN 5.01-94, které se týká projektování parkovišť pro osobní automobily. V něm si můžete přečíst odstavec 2.1: „Výměna vzduchu v garážích pro jednotlivá (osobní) vozidla je stanovena výpočtem. Hodnota by neměla být nižší než 150 m³/hod na jedno parkovací místo.“

Většina stránek, které od sebe kopírují informace, poskytuje následující údaje: podle SNiP „Parkoviště“ pro rodinné domy je průtok pro jeden osobní automobil 180 m3/hod. Nenašel jsem potvrzení těchto údajů, nicméně navrhuji je vzít v úvahu.

Podle doporučení výrobců ventilačních zařízení by pro skladování vozidel měla být zajištěna 6-8násobná výměna vzduchu. Pro standardní velikosti parkovacích stání 6 × 4 × 2,5 metru bude průtok cca 480 m3/hod.

Zohlednit dobu trvání, intenzitu, technický stav a provozní režimy motoru každého vozidla jako zdroje znečištění je prakticky nemožné.

Pro zjednodušení návrhu se bere násobnost, která bere v úvahu tolerance a nepřesnosti. Musí být vedena moudře, chápat podstatu probíhajících procesů.

Doporučení pro výměnu vzduchu a provozní režimy

Pro jednoduché pochopení, veden osobní zkušeností a praxí, jsem svá doporučení formuloval takto:

Základní průměrná výměna vzduchu je 250-300 m3/hod na auto (přibližný násobek 4-5). S takovým výkonem si ventilační systém dokáže poradit s krátkodobým chodem motoru při příjezdu a odjezdu. Bude pohodlné provádět údržbu vozu bez výraznějších lakýrnických prací.

Pro akumulační režim stačí trojnásobná výměna vzduchu jako v běžné vlhké místnosti, kterou je ve většině případů nevytápěná garáž. Pro standardní rozměry 6 × 4 × 2,5 (h) metrů se získá produktivita 180 m³/hod. Jak je vidět z obrázku, normy „nejméně 150 m3/hod“ a „180 mXNUMX/hod“ pro jeden vůz neberou v úvahu zapnutí motoru.

Pro boj s nebezpečími se praktikují dva přístupy. První je ekonomický: motor v autě se krátce zapne v interiéru, pouze pro check-in (check-out). Brány se nezavírají okamžitě; je povolena doba (5–8 minut) pro ventilaci.

Jako alternativa dlouhodobého větrání je použito dodatečné mechanické odsávání, které v případě potřeby intenzivně odstraňuje nečistoty. Výfukové plyny obsahují lehké a těžké frakce. Musí být odstraněny současně z horní a dolní zóny v poměru 50 % ku 50 %.

Zde by již mělo být jasné, proč je většina výrobců zařízení zastánci intenzivní 6-8násobné výměny vzduchu, cca 480-500 m3/hod. Neomezoval bych se na tato čísla; zdraví je cennější. Pro rychlé odstranění plynů se vyplatí nainstalovat účinnější ventilátor s časovačem.

Schéma procesu: Senzor otevírání brány zapne kapotu. Po jejich uzavření se po čase nastaveném na časovači (cca 10–15 minut) systém vrátí do původního stavu. Jednou jsem to udělal, nastavil a zapomněl na problém.

Systém nuceného nebo přirozeného větrání?

Přirozené větrání je založeno na využití normálních fyzikálních procesů, jako je vítr a proudění vzduchu v důsledku rozdílů v hustotě a tlaku. Zahrnuje organizaci otvorů a kanálů, které umožňují volné cirkulaci vzduchu v místnosti. Přírodní systém je méně účinný při odstraňování znečištěného vzduchu, ale jeho provoz je jednoduchý a bezplatný.

Při provozu mechanických zařízení dochází intenzivněji k odvodu znečištěného vzduchu a přívodu čerstvého vzduchu. Výhodou systému nuceného větrání je jeho účinnost a spolehlivost, nezávislá na vnějších faktorech. Hlavní nevýhodou je, že ke svému provozu vyžaduje elektrickou energii, za kterou musíte platit.

Pokud se očekává, že procesy spojené s uvolňováním výfukových plynů nebo škodlivých výparů budou docházet často, pak je vhodnější použít ventilátor. Pokud místnost slouží především k jednoduchému dlouhodobému uskladnění, pak postačí přirozený pohyb vzduchu.

Je lepší tyto dva přístupy kombinovat. Tato kombinace může mít účinnost systému přirozeného větrání a účinnost systému mechanického větrání.

Správné větrání

Nejlepší je vzít jako základ jednoduché, osvědčené schéma, které si můžete zařídit vlastníma rukama.

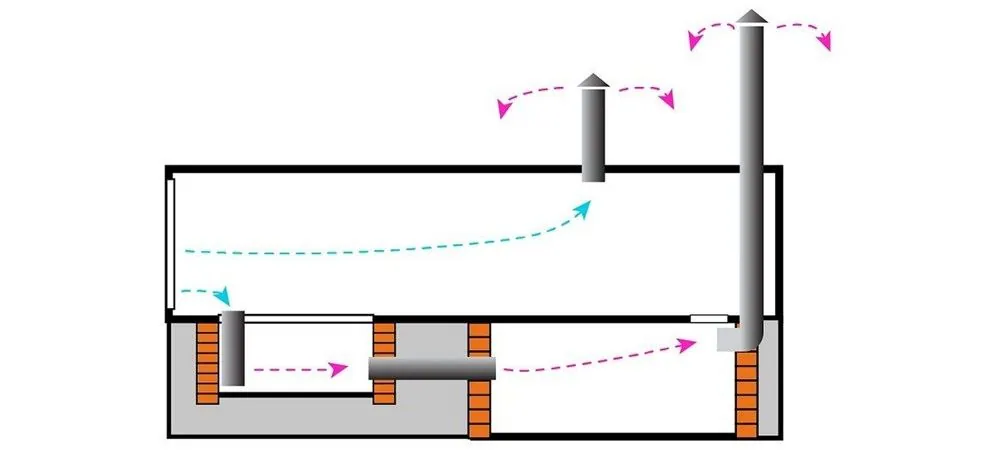

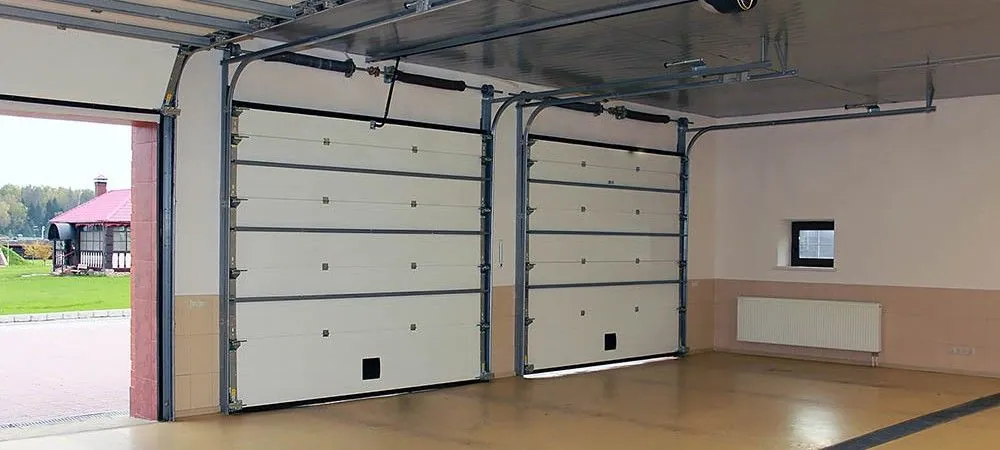

Přítok vstupuje do místnosti otvory v bráně nebo poblíž. Na opačné straně vchodu by měly být vertikální kanály pro odvod vzduchu. Žádoucí jsou potrubí s maximální výškou. Čím vyšší, tím lepší trakce.

Pro jednu úroveň stačí nainstalovat potrubí odpadního vzduchu o průměru 150 nebo 160 mm a dva kruhové přívodní potrubí o průměru 125 mm (obdélníkový analog má rozměry 120 x 120 mm). Pro nevytápěnou garáž se suterénem po obvodu budete potřebovat dvě trubky o průměru 150/160 mm (jedna pro každou úroveň) a čtyři otvory pro přívod vzduchu o uvedené velikosti. Přívody vzduchu by měly být umístěny v rozích nahoře a dole. Tím zajistíte odvětrání celého vnitřního prostoru.

Počet a velikost otvorů můžete samozřejmě změnit, zvláště pokud brána není vzduchotěsná. Jde hlavně o to, aby byla zachována jejich celková kapacita a aby byly co nejvíce rozmístěny. Je třeba se vyhnout stagnujícím zónám.

• Odstranění musí být provedeno na opačné straně příchozího přítoku. Celý prostor by měl být dobře větraný.
• Mělo by existovat několik výstupních ventilačních kanálů. Jedna pracuje s horní úrovní, druhá slouží suterénu nebo sklepu.
• Pro zlepšení trakce použijte otočné deflektory.
• Aby se do suterénních prostor dostaly masy čerstvého vzduchu, je nutné instalovat větrací otvory do stropu. Jejich velikost by měla být srovnatelná s přívodními otvory ve stěně.

Popsané schéma může sloužit jako základ, ke kterému lze v případě potřeby přidat určitá vylepšení. Instalace přídavného ventilátoru umožní intenzivní větrání, které bude potřeba v následujících případech:

• Odstraňování výfukových plynů při nastupování (vystupování) z vozu. Tento krátkodobý režim by neměl být zaměňován s konstantním provozem motoru na zkušební stolici.
• Boj s vlhkostí. Stěny velmi často nejsou správně izolovány od vnikání srážek a spodní vody. Tento problém nebude zcela odstraněn, ale následky této katastrofy budou výrazně zmírněny. V zimě bude méně plísní a vlhkosti.
• Provádění opravářských prací. Tady to natónovali, tam to namazali, nastříkali chemikáliemi – nebylo možné být uvnitř. Je to známý obrázek?

Přítokové zásobování

Je nutný přísun dostatečného množství čerstvého vzduchu. Často je příliv jednoduše přehlížen. Vzhledem k závažnosti problematiky je tento významný aspekt popsán v samostatném článku. Doporučuji si přečíst informace, které jsem připravil.

Prioritou je kapuce

Optimální je výfukový systém využívající turbo deflektory. Všechna ostatní zařízení (deštníky, konvenční deflektory) mají výrazně nižší účinnost než rotační (rotační) deflektory.

Turbodeflektor pracuje podle následujících principů: pomocí větrné energie, jeho otáčením se vytváří podtlak ve ventilačním potrubí, zvyšuje se tah. Bez ohledu na směr větru se oběžné kolo otáčí pouze jedním směrem. Je zabráněno zpětnému průvanu a vnikání srážek.

Lokální koeficient odporu turbodeflektoru je mnohem menší než jedna. Pomocí přirozeného větru to vlastně zdarma zrychluje a zlepšuje ventilaci.

Turbo deflektory jsou vyrobeny z pozinkovaného kovu a nerezové oceli. Velmi zajímavý produkt, zvaný nanodeflektor, je sestaven z odolného plastu. Je odolný vůči sněhu a nebojí se koroze, kondenzace a tvorby ledu. Plastové nanodeflektory jsou nejlepší variantou vybavení. Není třeba znovu vynalézat kolo s instalací potrubí na ulici, můžete si okamžitě koupit nativní, hotové tepelně izolované základny.

Aby se zabránilo kondenzaci vlhkosti na vnitřním povrchu a stékání kapiček dolů, musí být ventilační potrubí umístěné venku izolováno.

Velikosti potrubí a materiály

Pro uspořádání účinného odsavače par je nutné použít kulaté vzduchové kanály o průměru 150-160 mm. Každá úroveň vyžaduje samostatný kanál. Jedna trubka je ze suterénu a druhá vzduchová trubka z úrovně auta.

Průměr 100 mm je zanedbatelný a neuvažuje se. Vzduchovody o průměru 125 mm také nejsou působivé z hlediska průchodnosti, ale není třeba spěchat s jejich opouštěním. Pokud níže není suterén nebo samostatný sklep, pak můžete do rohů naproti vjezdové bráně nainstalovat dvě výfukové šachty o průměru 125 mm. Odvádění odpadního vzduchu tak bude probíhat rovnoměrněji. Organizace dvou průchodů střechou je obtížnější než uspořádání jednoho výtoku o průměru 160 mm, takže druhá možnost je výhodnější.

Protože máme co do činění s vlhkostí, plast předčí jiné možnosti. Nebojí se koroze. S tvorbou kondenzátu na povrchu je pro něj vše mnohem lepší než pro jeho kovové protějšky. Nemohu tedy doporučit k použití pozinkované vzduchotechnické potrubí. Je třeba je dobře izolovat. Obzvláště vnější plochy potřebují dodatečnou izolaci.

Nedoporučuji používat azbestocementové trubky. Azbest je nebezpečný materiál, vyhněte se kontaktu s ním. Pokud už takové „štěstí“ máte, snažte se ho co nejrychleji zbavit.

Větrání z kanalizačního potrubí

Kromě bílých ventilačních kanálů je přijatelné použít kanalizační potrubí. Komu se to líbí víc? Podle mého názoru vypadají bílé kanály úhledněji, ale jsou chatrné; vyžadovat malování, aby nevypadalo špinavě; Zvenčí na ně nelze běžně nainstalovat turbodeflektor. Jsou docela vhodné pro vnitřní instalaci.

Plastové kanalizační trubky jsou masivnější a jejich konstrukce tužší. To je jejich nepochybná výhoda. Pokud se náhodou dotknete takové dálnice, pak je pravděpodobnější, že se nerozpadne.

Nucený průvan

Na jedno parkovací místo je potřeba cca 480-500 m3/hod. Přesně takový výkon má kulatý potrubní ventilátor o průměru 160 mm. Jeho trubky jsou dokonale dimenzovány tak, aby pasovaly na doporučené trubky. Konečná konfigurace se navrhuje sama.

Pro instalaci do potrubí je nutné zvolit ventilátor tak, aby při jeho vypnutí bylo jeho oběžné kolo dobře odvětrávané a nebránilo proudění mezi lopatkami. Odstředivá oběžná kola ve tvaru veverky nejsou vhodná, vytvářejí velký odpor.

Nástěnné axiální ventilátory

Pokud je to možné, zvažte vybavení pro montáž na stěnu.

Axiální ventilátor se dobře hodí pro umístění na boční nebo koncovou stěnu společně s inerciální mřížkou. Je potřeba zakrýt otvor, když je digestoř vypnutá a nefunguje. V zimě se dovnitř chlad nedostane.

Instalace kanálového zařízení

Na závěr uvedu instalační schéma, které můžete snadno implementovat vlastními rukama.

Autor: Sarkis Tagajev , odborník na klimatizační zařízení. Zjistěte více o autorovi kliknutím na odkaz.

Větrací zařízení v garáži umožňuje odstranit vlhkost a nečistoty ze spodku vozu, chránit díly vozu před korozí, zabránit tvorbě kondenzátu na stěnách, stropě, revizním otvoru a ve sklepě, vytvořit určité mikroklima v místnosti a další funkce.

Účinná ventilace: spolehlivá ochrana vozidla

V garáži musí být přítomno a fungovat větrání, které zajistí správné a bezpečné uskladnění vozu.

Návrh ventilačního systému je vyvíjen během procesu návrhu garáže s přihlédnutím k umístění funkčních otvorů ve stěnách a suterénu místnosti. To se odvíjí od velikosti garáže, počtu aut, počtu podlaží a dalších specifických parametrů.

Tradičně jsou v garáži následující typy ventilačních zařízení:

• přirozené, založené na využití principů aerodynamiky a pohybu vzdušných hmot;
• mechanické, což zahrnuje použití speciálního zařízení pro přívod a odvod vzduchu;
• kombinované, kombinující přírodní principy s mechanickým pohybem vzduchu.

Pro realizaci výměny vzduchu jsou systémy vybaveny ventilačními kanály, otvory, mřížkami atd. Jejich výpočty jsou prováděny v souladu s platnými normami.

Jaké jsou vlastnosti instalace ventilace v garáži?

Každý z výše uvedených ventilačních systémů má své výhody a nevýhody.

Nejoblíbenějším typem větrání mezi majiteli automobilů je přirozený typ větrání, který nevyžaduje značné náklady ani zapojení specialistů. Instalace žaluzií a otvorů pro nasávání vzduchu zajišťuje proudění čerstvého vzduchu. Tento typ větrání však není ve všech případech schopen zajistit úplné větrání prostor.

Nejlepším řešením je proto použití spolehlivějšího mechanického systému, právem uznávaného jako nejideálnější, pro přívod a odvod vzduchu. Hlavním charakteristickým rysem takového systému je schopnost dodávat proudění vzduchu při dané teplotě, což zajišťuje pohodlné podmínky v garáži. Ovládání se provádí pomocí daného programu, který poskytuje různé funkce a provozní režimy.

Existují dva typy montáže takového zařízení:

• ve formě modulu, představovaného samostatným blokem nebo oddělením pro přívod a odvod vzduchu. Řízení se provádí pomocí senzorů. Přívodní větrání je vybaveno ventilátorem a topením. Pro odsávání je instalován dvourychlostní ventilátor s ochrannou mřížkou;
• ve formě monobloku určeného k plnění dvou funkcí – přívodu vzduchu a odvodu vzduchu. Zařízení se skládá ze dvou systémů s různým výkonem.

Uspořádání kombinovaného typu větrání je vhodnější pro garáže s malou plochou. Při jeho navrhování si můžete vybrat systém vhodného výkonu a ceny. Systém může fungovat celoročně. Mezi nevýhody patří chybějící ohřev vzduchu.

Jak zařídit větrání v garáži se suterénem?

Garáže jsou často vybaveny sklepy pro skladování různých potravin. Vysoce kvalitní ventilační zařízení vám umožní chránit suterén a samotnou garáž před vlhkostí, kondenzací a plísněmi.

Přívodní a odtahové větrací zařízení zajišťuje dostatečnou výměnu vzduchu, kterou lze provádět přirozeně nebo zapnutím ventilátorů. V tomto případě musí být potrubí vedeno nad suterénem a garáží.

Nejlepší možností pro organizaci výměny vzduchu je podle odborníků kombinace systémů prováděných následujícími způsoby:

• přirozená výměna vzduchu prostřednictvím instalace přívodního a výfukového potrubí. Doporučeno pro malé garáže, v zimě vyžaduje pravidelnou kontrolu potrubí a izolace;
• nucené větrání, které umožňuje pohyb proudění vzduchu ventilátory nebo jinými zařízeními.

Moderním způsobem regulace cirkulace vzduchu je použití monobloku, který je navzdory vysoké ceně považován za nejpřijatelnější řešení.

Jak vypočítat ventilaci v garáži?

Funkčnost systému výměny vzduchu v garáži závisí na správných výpočtech větrání a následně na kvalitní montážní práci.

Postup pro výpočet ventilace v garáži je poměrně jednoduchý a zahrnuje instalaci výfukového potrubí na základě standardních hodnot – 15 mm na 1 m6. metr plochy garáže. Pro přehlednost vypočítejme průměr vzduchovodů: garáž má rozměry 4? 24 = 360 m24, je tedy potřeba trubka o průměru 15 mm (XNUMX? XNUMX mm).

Při instalaci jednokanálové výměny vzduchu je třeba předpokládat, že plocha větracích otvorů je 0,3% plochy garáže.

Je třeba si uvědomit, že porušení stavebních předpisů negativně ovlivňuje jak technický stav vozu, tak i pohodu jeho majitele, který se o auto v garáži stará.

Jaké jsou vlastnosti zimního větrání garáže?

Instalace zimní ventilace v garáži vyžaduje zajištění potřebné výměny vzduchu, která prodlouží životnost vozu i samotné budovy.

Podle kritérií pro výběr ventilačního systému je přijata jednoduchá a rozpočtová možnost – přirozené a kombinované větrání nebo efektivní a spolehlivé, ale vyžadující vyšší materiálové náklady – nucené větrání. V každém případě se při organizaci zimního větrání berou v úvahu instalační vlastnosti každého systému, parametry garáže a dostupnost finančních zdrojů.

Jednou z nejdražších, ale nejúčinnějších možností je klimatizace vybavená funkcemi přídavného topení, klimatizace a filtrace vzduchu. Přes všechny své výhody je zařízení poměrně drahé a lze jej použít v garážích sousedících s obytným domem.

Specializované služby jsou oprávněné náklady

Výpočet ventilačního systému garáže vyžaduje kvalifikovaný přístup a informovaná technická rozhodnutí. Výběr typu uspořádání ventilačního systému, který je nejvhodnější pro každý konkrétní případ, výběr účinného vybavení a materiálů, prováděný odborníky, zajistí bezpečnost automobilu a garážové budovy.
