PVC trubka pro elektrické vedení: hlavní charakteristiky produktu a doporučení pro instalaci

Potrubí z polyvinylchloridu se používá ve stavebnictví pro pokládku elektrických rozvodů. Hlavním úkolem je skrýt komunikační systémy malého průměru ve výklenku nebo stěně. Pevná PVC trubka dlouho vydrží jako ochranný plášť pro elektrické vedení, televizní kabel nebo telefonní linky. Strukturálně chemické složení výrobku poskytuje vysokou ochranu proti vnějším mechanickým vlivům. Polyvinylchloridové potrubí zároveň chrání osoby před nebezpečím vycházejícím z nitra potrubí v případě zkratu nebo jiných problémů s elektrickou sítí. Pro výrobu polyvinylchloridu se používají granule recyklovaných polymerů HDPE. Tento materiál má pozitivní vliv na cenu hotového výrobku.

Provoz vlnité lepenky a další možnosti: vše dle atestu

Technické vlastnosti trubek z tuhého PVC jsou vybaveny řadou individuálních vlastností. Základní parametry jsou vyjádřeny takto:

• Dlouhá životnost.
• Zvýšená odolnost proti přirozeným korozivním vlivům vnějšího prostředí a agresi chemikálií.
• Odolnost vůči teplotním výkyvům.
• Nízká cena.

Hlavním směrem použití potrubí je stavebnictví. Používají se v následujících případech:

• Při pokládce tunelů pro technické účely.
• Při instalaci komunikačních jímek pro elektrické vodiče a komunikační kabely (používá se 20 mm vlnitá PVC trubka nebo 25 mm PVC trubka).
• K vytvoření ochranného pláště pro jakýkoli typ kabelové komunikace (20 mm PVC trubka nebo 32 mm PVC trubka).
• Při pokládce netlakových kanalizačních vpustí (použijte 40 mm PVC trubku nebo 50 mm pevnou hladkou PVC trubku).
• Pro drenážní systémy jiných typů kapalin.

Nuance instalace šedé hladké trubky z tuhého PVC

Při pokládání tohoto typu potrubí je třeba vzít v úvahu následující vlastnosti:

1. Navzdory dobré odolnosti vůči kolísání teplot je maximální přípustná teplota pod nulou pro provoz pevných a vlnitých polyvinylchloridových výrobků -30 0 C.
2. Ve fázi spojování jednotlivých částí potrubí je nutné provést řadu opatření k utěsnění spojů. Při pokládce tuhého PVC potrubí je třeba zabránit jakémukoli riziku kondenzace nebo vlhkosti.
3. Pokud nelze zabránit hromadění kondenzátu, je potrubí instalováno pod úhlem a kapalina proudí do speciálních nádrží.
4. V oblasti základu je potrubí položeno vodorovně. Pevné potrubí lze pokládat na krátkou trasu, pokud je vyloučeno riziko mechanického poškození při betonáži.
5. Po pokládce do hloubky nad 2 m se provede betonáž souvislou vrstvou, aby byla komunikace dodatečně chráněna.

PODÍVEJTE SE NA VIDEO

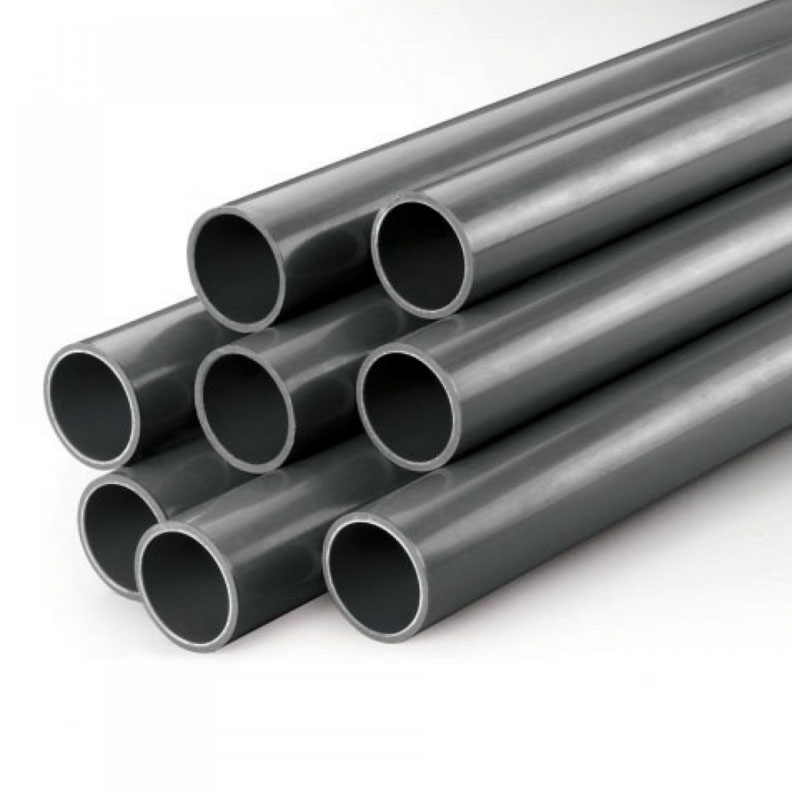

Pevné hladké PVC trubky pro elektrické rozvody

Tento typ potrubí slouží k vytvoření ochranného pláště pro elektrické vodiče a kabely. Instalace systému z hladkých polyvinylchloridových výrobků zajistí dlouhou životnost elektrických komunikací a také spolehlivou ochranu před vnějšími mechanickými vlivy. Instalace takové ochrany je upravena pravidly SNiP a PES s odkazy na pokyny o požární bezpečnosti a ochraně práce. Hladká, tuhá PVC trubka se může stát základem pro pokládku komunikací.

Technické parametry trubky odolné proti povětrnostním vlivům: cena odpovídá kvalitě

PVC trubky pro elektrické rozvody jsou určeny pro instalaci v otevřených, poloskrytých a uzavřených systémech. Hlavní směr: zajištění ochrany telefonních, elektrických, televizních, optických a dalších prvků elektrických komunikací, ve kterých se mění střídavé nebo stejnosměrné napětí a nepřekračuje maximální přípustnou úroveň 1500 V.

Existuje řada pravidel a doporučení pro pokládku 20 mm PVC trubky pro elektrické vedení:

1. Montáž ochranného pláště se provádí přímo na základnách elektroinstalací umístěných uvnitř nebo venku.
2. Je povoleno pokládat elektrické komunikační a elektrické sítě uvnitř hladkých potrubí v izolované formě.
3. GOST 15150-69: návrh technického výrobku se doporučuje v mírném a chladném klimatickém pásmu (UCL) a v kategorii umístění „2“ – pod přístřeškem nebo uvnitř.
4. Výroba materiálu je regulována podle GOST 8594-80 (IEC 670-89).
5. Technické provozní podmínky zajišťuje TU 3464-005-18669258-2004.
6. Přípustné teplotní limity při instalaci jsou od -5 0 C do +60 0 C.
7. Stupeň krytí – IP 65.
8. Provozní teplota kolísá -25 0 C – 60 0 C.
9. Charakteristická rázová houževnatost pro lehké potrubí je 10 N/m, pro těžké – 20 N/m.
10. Relativní prodloužení při přetržení –30 % a více.
11. Dielektrická pevnost je 2000 V (Hz) při provozu na plný výkon po dobu 15 minut.
12. Izolační odpor nejméně 100 mOhm.
13. Tepelná odolnost a odolnost proti hoření při teplotách do 650 0 C.

Charakteristické vlastnosti elektrických hladkých polyvinylchloridových výrobků jsou zřejmé:

• Zvýšená tepelná odolnost.
• Odolnost proti vlhkosti.
• Technické parametry zajišťují dlouhou životnost a zvýšenou odolnost proti opotřebení.

Hlavní typy a průměry: 20, 25, 50, 32, 16, 40

Existují dva typy potrubí z polyvinylchloridu:

• “N” – normální. Používá se ve skrytých a otevřených typech instalace.
• “U” – zesílené. Používá se hlavně pro poloskrytou instalaci.

V elektrotechnice se nejčastěji používá hladká tuhá PVC trubka d20 a hladká tuhá PVC trubka d25. Plastová pevná PVC trubka je ideální pro elektrické vedení.

Charakteristické vlastnosti PVC trubek pro elektrické rozvody: samozhášivé dkc

Hlavní výhody jsou následující:

• Vysoce kvalitní materiály a správná montáž zajistí životnost produktu 50 let.
• Samozhášivost produktu při nebezpečí požáru.
• Rychlá a snadná instalace.

• Pevné, hladké elektrické potrubí poskytuje dodatečnou izolaci.

Pevná PVC trubka je vaše volba!

Energetickou bezpečnost dnes lze jen stěží zajistit tradičními prostředky, proto se pro tyto účely využívá nejnovější technický vývoj.

Na základě cílů musí být nové izolační materiály spolehlivé, snadno se instalují a mají nízké náklady. Všechny tyto požadavky splňují jednoduché a kvalitní kabelovody a PVC trubky, které se stále častěji používají při plánování vnitřních komunikací komerčních nebo obytných budov a staveb.

Tyto vzorky izolačních materiálů vyrábí zahraniční i domácí výrobci. Ještě před několika lety musely stavební firmy zadávat zakázky na dodávku potřebných ochranných zařízení do zahraničí, protože u nás nebylo zvykem používat samozhášecí PVC a další materiály, které by splňovaly mezinárodní bezpečnostní normy. Výrobní proces jejich výroby se však ukázal být tak jednoduchý, že dnes ruské společnosti prakticky vytlačily zahraniční konkurenty z našeho trhu.

I přes blízkost oblastí použití takových izolačních materiálů jako jsou kabelový kanál nebo pvc potrubí, mají řadu designových rozdílů. Níže zvážíme ty hlavní.

PVC trubky pro elektrické komunikace

Materiály na bázi PVC používané k zajištění bezpečnosti elektrických komunikačních systémů jsou v současné době dostupné v několika variantách, z nichž nejoblíbenější jsou:

• Vlnité lehké ohebné trubky;
• Lehké tuhé trubky.

Vlnité ohebné trubky lze použít pro pokládku otevřených i skrytých elektrických rozvodů ve vnější nebo vnitřní konstrukci místnosti. Jsou navrženy tak, aby poskytovaly ochranu elektrických kabelů před škodlivými vlivy vnějšího prostředí nebo negativními důsledky způsobenými nouzovými situacemi.

Lehké vlnité trubky lze použít jak v obytných budovách, tak v kancelářských nebo průmyslových prostorách. Základem pro výrobu vlnitých ohebných trubek je samozhášivé PVC, které je schopné dlouhodobě odolávat změnám teplotních podmínek v důsledku požárů.

Lehké pevné trubky jsou vyrobeny z podobných ohnivzdorných materiálů a jsou schopny eliminovat riziko požáru v důsledku zkratu a zamezit šíření požáru. Vyznačují se snadnou montáží a značnou mírou bezpečnosti – jejich životnost je až 50 let.

Kabelové kanály

Kabelové nosné systémy lze také chránit pomocí speciálních kanálů, což jsou plastové boxy vyrobené ze samozhášivého PVC. Jsou navrženy k ochraně elektrických komunikací před vnějším prostředím nebo mechanickým poškozením a mají větší bezpečnostní rezervu než vlnité nebo tuhé trubky.

Plastové boxy lze použít v obytných, administrativních, komerčních a průmyslových budovách nebo konstrukcích v externích nebo skrytých komunikačních systémech. Na rozdíl od vlnitých a tuhých trubek poskytují potrubní krabice v případě požáru nebo zkratu možnost rychlejšího přístupu, a tedy i rychlejší likvidace následků mimořádné události.
