Pojďme pochopit různé typy ráčen – jaké to jsou a který z nich si vybrat?

V našem hodnocení ráčen jsme shromáždili nástroje od GARVIN, jak standardního provedení, tak s designovými doplňky navrženými tak, aby usnadnily práci mistra v omezeném prostoru.

Ráčna (také známá jako ráčna nebo ráčnový klíč) je nástroj pro odšroubování nebo utažení závitových spojovacích prvků při servisu automobilů a dalšího vybavení v dílnách, továrnách nebo čerpacích stanicích.

Ráčnový mechanismus značně usnadňuje práci a eliminuje potřebu vyjímat a nasazovat nástrčkovou hlavu na spojovací prvek po každém otočení, jako je tomu u běžného klíče.

V našem hodnocení ráčen jsme shromáždili nástroje od GARVIN, jak standardního provedení, tak s designovými doplňky navrženými tak, aby usnadnily práci mistra v omezeném prostoru. Vzhledem k tomu, že ráčny se obvykle vyrábí ve třech hlavních velikostech kování (¼, ⅜ a ½ palce), v našem sortimentu jsou prezentovány v „sériích“ po třech nástrojích. Takto je budeme uvažovat.

10. Řada ALH-2005 (s uzávěrem)

Určeno pro práci ve stísněných prostorách. Za prvé, 72 zubová ráčna poskytuje úhel nastavení pouze 5°. Za druhé, na rukojeti ráčny se zavíračem je speciální kolo, které může otáčet pohon nástroje, když je v klidu.
Jak to funguje se můžete podívat na videu:

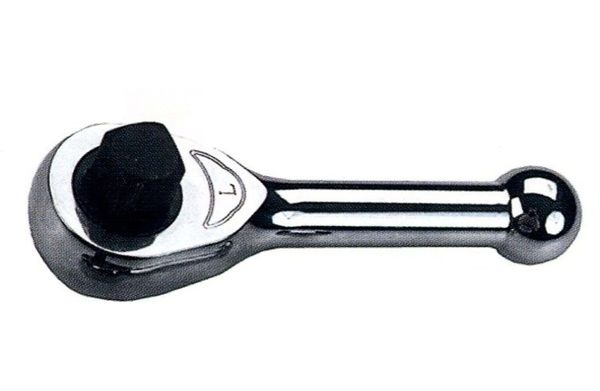

Ráčna není navržena pro vysoké krouticí momenty a kategoricky nedoporučujeme nasazovat na ni provizorní nástavce pro zvětšení ramene páky. Aby se tomu zabránilo, je rukojeť nástroje zkrácena a na jejím konci je dokonce speciální zahušťovací kulička. Jak to funguje se můžete podívat na videu:

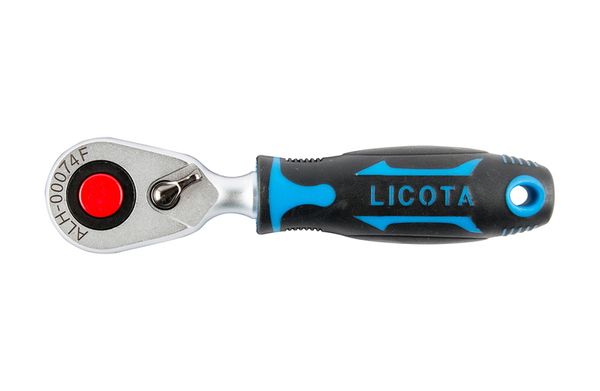

Počet zubů je 48, což také poskytuje snížený úhel nastavení o 7,5°. Tato řada je bez „krku“; rukojeť je okamžitě zakončena hlavou. Na jedné straně je menší rameno páky, na straně druhé možnost pracovat s mini ráčnou tam, kam se nástroj standardní délky prostě nedostane. Pro srovnání, stejná ráčna s „krkem“ má délku 260 mm a krátká – 170.

7. Série ALH-0004…F (prodloužená, kloubová)

Tuto řadu ráčen lze nazvat opakem té předchozí. Stejných 48 zubů, ale „krk“ nástroje není zkrácen, ale naopak prodloužen (celková délka – 450 mm u ½“ prodlouženého oproti 260 u standardního), což umožňuje dosáhnout díly a sestavy umístěné hluboko v motorovém prostoru vozu .
Hlava nástroje je navíc k rukojeti připevněna prostřednictvím polokardanu, který umožňuje její otáčení nahoru/dolů.

6. ALH-0011…F-HT série (se střední polohou)

Konstrukce ráčny se liší od standardních nástrojů. Kromě dvou obvyklých pohybů „zprava doleva“ lze praporek s ráčnou nastavit do střední polohy. Vlajka v něm zastaví mechanismus. Poté lze ráčnu používat jako běžný klíč.

Tento model se doporučuje pro práci se šrouby, byť pevně utaženými, ale ne zakysanými nebo rezavými. Přesto bude „odtržení“ složitých spojovacích prvků klíčem bezpečnější.

5. ALH-00124F-HT a ALH-60003F (teleskopické)

Dva nástroje pro ½ a ¾ palce. Mimo jakoukoli řadu, ale s podobnými funkcemi. Tělo teleskopických ráčen se vysouvá jako rybářský prut, což umožňuje získat nástroj 2 v 1: standardní a prodloužený.

U ALH-00124F-HT se délka pohybuje od 305 do 445 mm, u ALH-60003F je rozsah 515-815 mm. První má 72 zubů a dvousložkovou rukojeť (guma a plast), druhá má 48 zubů a kovovou rukojeť s protiskluzovým vroubkováním.

4. Řada ALH-0001…F (standardně 48 zubů)

Standardní verze dlouhé a krátké řady ALH-0004. F a ALH-0007. F. Nástroje se 48 zuby nakupujeme jako „zlatý střed“ pro naši realitu. Z hlediska poměru „počet zubů/nezničitelnost“ je to nejlepší varianta.

Mezi vlastnosti patří ergonomická dvousložková rukojeť (polypropylen a TPR) s otvorem pro zavěšení. Přepínací praporek vyčnívá poměrně vysoko nad rovinu hlavy, takže je vhodný pro přepínání s tlustými nebo mastnými rukavicemi.

3. Řada ALH-6000…F (výkon)

Dva nástroje s pohonem ¾ a 1 palce. Navrženo pro práci s velkými spojovacími prvky, které vyžadují velké úsilí k utažení/vyšroubování. Počet zubů je 24 pro co nejspolehlivější záběr „západky“ s ozubeným kolem při silové práci.

Ráčny jsou vyrobeny z tvrzené chromvanadiové oceli, odolné vůči mechanickému namáhání. Fosfátový povlak na hlavách a chromový povlak na rukojeti zajišťují odolnost proti korozi. Žebrované rukojeti minimalizují možnost vyklouznutí nářadí z rukou.

2. Řada ALH-0010…F (standardně 72 zubů, se zakřivenou rukojetí)

Ráčny se 72 zuby jsou velmi hladké. Pro domácí použití je toto množství možná přehnané. Ale v profesionálních autoservisech, kde se neustále musíte potýkat s upevňovacími prvky v omezeném prostoru, je malý úhel nastavení často jedním z hlavních kritérií výběru.

Tyto modely mají speciální vlastnost – zakřivenou rukojeť. Zpříjemňuje dlouhodobou práci s nářadím a je velmi pohodlný, když vám něco v opravovaném/udržovaném mechanismu brání v otáčení rukojetí
ráčny. Například hlava sousedního spojovacího prvku při utahování přírubových spojů.

1. Série GRH-1…36M a ALH-1110…F (standardní 36 zubů)

Jako u každého nářadí je nejlepší nástrčná ráčna ta, která udrží vše, co potřebujete, a odstraní vše, co nepotřebujete. Tyto řady od GARWIN PRO a LICOTA mají spolehlivý 36zubý mechanismus a pohodlné dvousložkové rukojeti. Likota má zahnutou rukojeť, jako nástroje z druhé řady hodnocení.

Jednoduchost a spolehlivost konstrukce zajistila, že tyto modely jsou velmi oblíbené jak při nákupu jednotlivě, tak jako hlavní nástroj pro práci se spojovacími prvky v rámci univerzálních sad od GARVIN.

Mnoho položek z této špičkové ráčny se zúčastnilo nárazového testu, kde jsme sestavili ½“ nástroje a otestovali je na pevnost. Výsledky můžete vidět v tomto videu:

Jak vybrat akumulátorovou řetězovou pilu? Hodnocení akumulátorových zahradních pil od GARVIN!

Obsah 1. Klady a zápory akumulátorových řetězových pil 2. Jak vybrat dobrou akumulátorovou pilu? Technické vlastnosti 3. Baterie do řetězových pil 4. Další výhody 5. Jak vybrat akumulátorovou mini pilu? 6. TOP 5 akumulátorových řetězových pil z řady GARVIN Akumulátorová řetězová pila je nářadí na baterie a je určeno pro

Jevgenij Lozin 12. září 2024

Poruchy provozu vzduchového kompresoru a způsoby jejich odstranění

V tomto materiálu budeme hovořit o nejčastějších poruchách kompresoru a jejich odstranění.
Jevgenij Lozin 7. února 2023

Přehled všech typů hydraulických lisů Garwin

Jak získat dostatečnou sílu pro zalisování ložiska do sestavy? Nejjednodušší a nejsprávnější způsob je použití hydraulického lisu.

V dnešní době je jedním z nejoblíbenějších a často využívaných způsobů dopravy kolo. Nejde jen o sportovní vybavení, se kterým se udržíte v kondici, ale také o pohodlný dopravní prostředek. Je velmi důležité nejen koupit kolo a naučit se na něm jezdit, ale také umět porozumět jeho hlavním součástem a principu fungování.

V tomto článku budeme hovořit o tom, co jsou ráčny pro jízdní kola, definovat jejich typy a kritéria výběru.

Odrůdy

Ráčna je jedním z prvků převodovky jízdního kola, která se skládá z několika řetězových kol. Ty jsou zase kombinovány s ráčnovým mechanismem a tvoří jeden celek.

Hlavním účelem mechanismu je přenášet točivý moment z předních řetězových kol na zadní kolo.

Díky přítomnosti ráčny na jízdním kole je možné ovládat rychlost a sílu otáčení kol.

U sportovních a horských kol je proto nutná volnoběžka. Dříve byl instalován na stará a levná kola, ale modernější sportovní modely, například s 9 rychlostmi, již nejsou vybaveny takovými zařízeními, ale kazetami. Vypadají jako ráčny, ale liší se počtem hvězdiček a samozřejmě vizuálně.

Ráčny se liší počet hvězd (od 4 do 8 hvězd) a zuby různých průměrů.

Nejoblíbenější ráčna se skládá ze 6 hvězdiček, které mohou mít 14-28 zubů.. Často také kupují a instalují 7hvězdičkovou ráčnu. Lišit se může i počet kuliček umístěných v ložiscích zařízení – záleží na typu mechanismu, typu jízdního kola, na kterém je instalován. Je jich přibližně 35. Jejich průměr je ale 1 mm.

Dnes existuje několik hlavních klasifikací ráčen pro jízdní kola. Takže ráčny jsou klasifikovány podle několika kritérií.

• Materiál výroby. Může to být jinak. Nejčastěji používanými materiály jsou chromová nebo niklová ocel, titan nebo slitina hliníku. Mechanismus, jehož hvězdy jsou vyrobeny z hliníku, je nejdražší a nejodolnější, ale ocelový bohužel dlouho nevydrží.
• Typ konstrukce. Může být skládací, na pavouka nebo na několik pavouků. Ráčny se instalují na jízdní kola s 1, 6, 7, 8 rychlostmi.

Mechanismus zadního kola

Náboj zadního kola je navržen tak, že se skládá z mnoha jednotlivých dílů, které jsou propojeny do jednoho mechanismu, a to:

• z kužele a levé příruby;
• bydlení;
• osa a vnitřní tělo ráčny s přírubou;
• hvězdičky;
• pojistná matice a vnější plášť;
• těsnění;
• pouzdra a pružiny.

Základem volnoběžky zadního kola je rohatkový mechanismus. Všechny výše uvedené prvky tvoří jeden celek. Pro uchycení ráčen na zadní kolo se používá speciální závitový spoj, kterým se ráčnový závit našroubuje do pouzdra.

Mechanismus činnosti je následující:

• tlak na pedály, ke kterému dochází při jejich stlačení, se přenáší na ozubená kola mechanismu;
• Při přenosu tlaku se západky rohatky začnou opírat o pouzdro a tím pohánějí kolo.

Ve většině případů, pokud jeden z prvků selže, musí být vyměněn, a proto musí být mechanismus zcela rozebrán.

Chcete-li provádět opravy, musíte mít speciální nástroj nazývaný stahovák s ráčnou.

Časté poruchy jsou způsobeny tím, že ložiska nejsou na pouzdru. Právě kvůli tomu náprava při silném zatížení praskne.

Jak si vybrat?

Volbu tohoto mechanismu je nutné brát velmi vážně a zodpovědně, protože právě on určuje, jak bude jízda na kole splňovat naše požadavky jak z hlediska rychlosti, tak bezpečnosti pohybu.

Můžete si vybrat správnou ráčnu pro své kolo na základě řady kritérií.

• Typ kola a terén, na kterém budete jezdit. Pro silniční kolo je vhodný výrobek 11-22 nebo 11-27, kde čísla udávají rozsah počtu zubů. Pro horského „železného koně“ by ideální možností byl mechanismus s číselným označením 11-36 a 11-28.
• Náklady na mechanismus. Z 90% záleží na materiálu, ze kterého je ráčna vyrobena. Odborníci doporučují nešetřit a nekupovat nejvíce rozpočtovou možnost. Levný výrobek s největší pravděpodobností selže, osa na něm praskne. Proto je lepší počkat, ušetřit nějaké peníze a koupit dražší a kvalitnější produkt.
• Jezdecký styl. To je také velmi důležitý faktor. Pokud jste například zastáncem komplexního, speciálního stylu bruslení, musíte si koupit zařízení s maximálním počtem hvězdiček.
• Výrobce. Nezapomeňte si u prodejce ověřit informace o výrobci. Pokud je to možné, volte renomovaného výrobce cyklistického vybavení a dílů. Ano, takový mechanismus může stát více, ale jeho cena bude plně odpovídat kvalitě.

A také brát v úvahu aby rozměry ráčny dokonale seděly na přední ojnice. To je způsobeno tím, že tyto dva mechanismy pracují v tandemu a jsou vzájemně propojeny, čímž zaručují bezpečný pohyb.

Ve videu níže můžete sledovat mistrovskou třídu výměny ráčny na kole.
