Musím při zapojování LED žárovek dodržet polaritu?

Moderní LED lampy jsou jedním z nejúčinnějších a multifunkčních světelných zdrojů. Snižují spotřebu energie a zajišťují dlouhou životnost. Málokdo však přemýšlí o tom, že LED svítidla mají polaritu a nesprávné zapojení může negativně ovlivnit jejich provoz a životnost.

Polarita LED žárovek určuje směr proudu, kterým bude světlo proudit z elektrody na elektrodu. Správné připojení kladných a záporných kontaktů zajišťuje správnou funkci lampy. Pokud je polarita obrácená, světlo může být slabé, blikání nebo vůbec ne. Nadměrný proud může také zkrátit životnost lampy a způsobit poruchu lampy.

Pro správné připojení LED lampy musíte věnovat pozornost polaritě kontaktů. Uvnitř kazety jsou obvykle dva kontakty: kovový a plastový. Kovový kontakt je kladný a plastový kontakt záporný. Při připojování lampy ke zdroji napájení se musíte ujistit, že jsou odpovídající kontakty správně připojeny.

Co je polarita a jak ovlivňuje provoz LED žárovek?

Pokud není LED lampa správně připojena, nemusí vůbec fungovat nebo může být nestabilní. Některé LED žárovky se mohou při opačném zapojení poškodit, proto je důležité dbát na správnou polaritu při instalaci LED žárovek.

Pro kontrolu polarity LED lampy můžete použít dvoudílnou baterii. Když připojíte anodu LED lampy na kladný pól baterie a katodu na záporný pól, LED dioda se rozsvítí. Při obráceném zapojení LED nebude fungovat nebo bude pracovat s nižším jasem.

Použití LED žárovek se správnou polaritou umožňuje stabilní a efektivní osvětlení. Je důležité si uvědomit, že LED jsou směrové a mohou mít specifický směr vyzařování světla. Správné zapojení polarity také zajišťuje správný směr světelného výstupu LED lampy.

Stanovení polarity

Polarita LED lampy určuje směr toku elektrického proudu. Při nesprávném zapojení lampa nemusí fungovat nebo se dokonce může poškodit. Proto je velmi důležité určit správnou polaritu před instalací LED lampy.

Určení polarity lze provést několika způsoby:

Metoda 1:

Připojte LED lampu ke zdroji energie přes odpor. Pokud se lampa rozsvítí, pak je katoda (záporný pól) připojena k mínusu zdroje energie. Pokud se lampa nerozsvítí, je katoda připojena ke kladnému pólu.

Metoda 2:

Na těle LED lampy může být značka polarity, jako je symbol „+“ nebo dlouhá stopka. Ukazuje na anodu (kladný pól).

Metoda 3:

Pamatujte, že nesprávné připojení LED lampy může způsobit její prasknutí, proto před instalací zkontrolujte polaritu.

Hodnota polarity pro LED žárovky

Je důležité si uvědomit, že LED diody mají anodu a katodu. Anoda odpovídá kladnému poli a katoda odpovídá zápornému poli. V případě, že jsou LED připojeny se špatnou polaritou, nebudou fungovat.

Správné zapojení LED lampy zachovává polaritu podle anody a katody. Anoda LED musí být připojena ke kladnému poli a katoda k zápornému poli napájecího zdroje.

Polarita LED žárovky ovlivňuje její jas a životnost. Pokud je LED lampa připojena se špatnou polaritou, nemusí svítit nebo mít velmi nízký jas. Kromě toho může nesprávný přepínač pólů poškodit LED a zkrátit jejich životnost.

Správné zapojení LED žárovek se správnou polaritou je zvláště důležité při použití v elektronice, osvětlení a dalších aplikacích, kde je prioritou přesnost a účinnost.

Správné zapojení LED žárovek polaritou

LED žárovky se liší od tradičních žárovek tím, že mají polaritu. To znamená, že musí být správně zapojeny do elektrické zásuvky, aby správně fungovaly. Nesprávné připojení může způsobit nestabilní provoz nebo dokonce poškození LED žárovek.

Pro správné připojení LED žárovek je třeba dodržet následující postup:

1. Vypněte elektrickou síť. Než začnete připojovat LED lampy, ujistěte se, že je vypnutá elektrická síť, ke které budou připojeny. Je to důležité pro vaši bezpečnost a pro zamezení poškození LED žárovek.
2. Určete polaritu LED žárovky. Zkontrolujte LED lampu a najděte její anodu a katodu. Na těle lampy jsou obvykle symboly (+) a (-), které indikují polaritu. Pokud takové symboly nejsou, věnujte pozornost délce a krátkosti nohy lampy – dlouhá noha obvykle odpovídá anodě.
3. Zapněte elektrickou síť. Jakmile je LED lampa správně připojena, můžete zapnout elektrickou síť. Ujistěte se, že připojené LED lampy začnou fungovat a trvale svítí.

Je třeba mít na paměti, že nesprávné připojení LED žárovek je může poškodit nebo snížit jejich výkon. Pokud máte pochybnosti o správném připojení, je lepší se poradit s odborníkem.

Je pro LED žárovky nebezpečná obrácená polarizace, tedy nesprávné připojení „plus“ k „mínusu“.
Děkuju.

Odpověď:

Připojení LED svítilen, které mohou fungovat na stejnosměrný proud, je naprosto bezpečné. Máme několik těchto žárovek: všechny modely s paticí G4, 8 modelů s paticí GU5.3 a přibližně 12 modelů s paticí E27.

Navíc většina z nich má na vstupu diodový můstek, takže budou fungovat stejně bez ohledu na polaritu zapojení. Existují také tři modely malých LED žárovek G4 bez diodového můstku, u kterých je důležitá polarita připojení:

Ale i když LED lampa nemá diodový můstek, připojení „plus k mínus“ jí nic špatného neudělá (mluvíme samozřejmě o standardním napájecím napětí). Lampa se prostě nerozsvítí. Stále však nedoporučujeme takto nefunkční spojení dlouhodobě opouštět.

Související sekce katalogu: LED
Svítí žárovky E27
LED 12,24,36,48 voltů
žárovky GU5.3
12V LED
Svítidlo
se základnou G4 Step-down
transformátory
220-12 voltů

Máte dotaz?

Nějaký problém s provozem zakoupeného LED zařízení?

Nemůžete si vybrat?

Jsou nějaké vlastnosti, kterým nerozumíte?

Zeptejte se nás – odpovídáme velmi rychle a vždy se snažíme pomoci.

PRODEJ! Ceny sníženy až o 60%! Viz také:LED reflektory 12 voltů, 12V – 24V LED žárovky E27 pro 12, 24, 36, 48 voltůPopulární články

• Jaká jsou rizika nákupu levných LED žárovek?Proč platit více, když lze lampu o stejném výkonu koupit levněji na trhu? Nakoupili jsme tři levné lampy na trhu, rozebrali je a ukážeme vám, co vy opravdu přijímat společně s podobnými „produkty“.
• Co je LED žárovka?Krátká odpověď na tuto otázku a pár slov o našich LED žárovkách TAUREY.
• Nevýhody LED žárovekLED lampy mají také nevýhody. Pro někoho mohou být významné.
• Teplota světla – co to je?Populární informace o teplotě barev, co to je a jak se světlo měří ve stupních.

Novinky a propagační akce

• Očekává se příchod LED matric a reflektorů s výkonem až 500 wattů s bílým neutrálním světlem, pro sítě 110/127/220 voltů a pro 12-24 voltů.
• Nové produkty – řada barevných LED reflektorů pro 220 a 12-24 voltů: modrá, žlutá, zelená a červená.
• Další příchod nízkonapěťových LED žárovek E27 pro 12, 24, 36 voltů s výkonem od 3 do 12 wattů.
  Nové výkonné 500W světlomety.
• Nové produkty – řada nízkonapěťových LED světlometů pro 12-24 voltů byla doplněna o 60wattové modely. V prodeji jsou i nové ovladače pro 70 a 80 wattů.
• Příchod nových levných LED žárovek E27 pro 24/36/48 voltů. Dva modely značky „Edge of the World“ pro 8 a 10.5 wattů.

LED a určení její polarity

LED diody jsou v poslední době považovány za jeden z nejběžnějších světelných zdrojů. Není to však tak dávno, co bylo jeho použití omezeno pouze na vlastnosti indikátorů. S rozvojem technologie a optiky zaujalo toto polovodičové zařízení s přechodem elektron-díra vedoucí postavení ve vytváření a organizaci bezpečného, ​​ekonomického a ekologického osvětlení. Jeho světelný tok leží v úzkém rozsahu spektra a objevuje se pouze při průchodu proudu určitým směrem. LED dioda funguje pouze při konstantním napětí a při nesprávném zapojení může snadno selhat. Zde vyvstává jedna z naprosto logických otázek – jak určit polaritu LED?

Určení polarity LED lze provést několika způsoby:

• Vizuálně;
• Pomocí měřicího zařízení (tester, multimetr, ohmmetr);
• Přivedením napětí ze zdroje energie;
• Nalezení tohoto zařízení v adresáři nebo v průvodní technické dokumentaci;

Všechny tyto metody jsou jednoduché, účinné a zvládne je i člověk bez elektrotechnického vzdělání.

Vizuální definice

Jak určit polaritu LED vizuálně, protože je to nejjednodušší metoda, která nevyžaduje speciální vybavení. V elektronice existuje několik typů obalů, ve kterých se toto polovodičové zařízení vyrábí. Jedním z běžných typů LED je malé elektronické zařízení s válcovým tělem, jehož průměr je 3.5 mm a více.

Aby bylo možné určit její polaritu, to znamená, ke kterému kolíku připojit plus a ke kterému mínus ze zdroje konstantního napětí, musíte pečlivě prozkoumat samotnou LED. V tomto případě můžete skrz průhledný povrch vidět, že plocha katody (záporná svorka) je mnohem větší než anoda (kladná). I když není možné vidět větší elektrodu uvnitř těla válcové LED, vývody z ní se budou také lišit velikostí a záporný bude masivnější.

Také v nejnovějších modelech LED svítidel najdete SMD LED, které se používají pro povrchovou montáž. Jsou široce používány v LED lampách, reflektorech a speciálních pásech. Takové světelné zdroje mají speciální zkosení nebo, jak se tomu říká, klíč, který ukazuje na zápornou elektrodu spojení – katodu.

Na některých LED diodách SMD však po pečlivém externím prozkoumání můžete vidět speciální symbol, který bude indikovat jejich polaritu. Je třeba také poznamenat, že čím je LED výkonnější, tím je větší a masivnější, což znamená, že vizuální kontrolou bude snazší určit, kde je její katoda a kde ano.

Stanovení pomocí multimetru

Většina radioamatérů, kteří jsou alespoň nějak spojeni s elektřinou, má ve svém arzenálu multimetry, které mohou být buď ukazatelové, nebo digitální. Mohou snadno a přesně určit polaritu LED a také zkontrolovat její výkon. Tento typ testu se provádí multimetrem (testerem) v režimu ohmmetru.

K tomu je třeba zjistit, která ze sond testeru obsahuje negativní a která pozitivní potenciál. Pokud připojíte sondy měřicího zařízení v dopředném směru (to znamená, že anoda LED bude připojena ke kladné sondě a katoda k záporné), údaje na zařízení budou vykazovat určitý odpor hodnota v ohmech. Pokud vyměníte sondy, pracovní LED bude vykazovat poměrně velký odpor, který může být několik stovek kOhmů nebo obecně nekonečno. Při použití a testování některých LED s nízkým výkonem a při správném připojení (přímo) můžete dokonce vidět mírnou záři mezi anodou a katodou. To je také velmi dobré znamení, že LED je nejen funkční a připravená k použití, ale její polarita také odpovídá polaritě ohmmetrových sond.

Detekce napětí

Výborné výsledky vykazuje i metoda stanovení polarity LED přivedením malého napětí. Tato metoda, stejně jako předchozí, umožňuje určit nejen polaritu, ale také použitelnost prvku. Pro kontrolu budete potřebovat stejnosměrný zdroj, může to být baterie, akumulátor nebo napájecí zdroj. Optimální a nejbezpečnější variantou pro LED je napájecí zdroj s plynule proměnným výstupním stejnosměrným napětím.

Pokud je připojení provedeno správně, pak když napětí stoupne na 3–5 voltů, LED bude vydávat světelný tok, jehož nasycení a síla bude záviset na výkonu LED. Pokud se při připojování polarita zdroje energie a polarita tohoto polovodičového zařízení neshodují, LED dioda nebude svítit ani trochu, takže byste neměli zvyšovat napětí o více než 5 voltů, abyste ji nepoškodili . Doporučuje se také zapojit do série s LED omezovací rezistor s odporem 600 Ohmů až několika kOhmů, což dodatečně ochrání LED před vysokým proudem, a tedy před poruchou.

Určení polarity pomocí technické dokumentace

Poměrně velké množství informací o tomto polovodičovém zařízení lze nalézt v technické dokumentaci poskytnuté výrobcem. Udává nejen limity provozního napětí a proudu, ale také údaje jako hmotnost, rozměry a mnoho dalších elektronických parametrů, které nemusí být zcela jasné. Při nákupu jedné LED samozřejmě nikdo takové informace neposkytne, bude to vyžadovat velké množství zboží. Prodejci ve specializovaných prodejnách ne vždy poskytnou potřebné informace, k tomu musíte alespoň zjistit značku této LED a poté najít její parametry a vlastnosti buď na internetu, nebo ve speciálních referenčních knihách.

V každém případě musíte pochopit, že pouze při dodržení správné polarity LED a dalších elektrických parametrů vydrží toto polovodičové zařízení dlouho, protože se nebojí častého zapínání a vypínání nebo vystavení vnějším faktorům, jako je jako teplota nebo prach.

Video o určování polarity LED

LED je polovodičové optické zařízení, které přenáší elektrický proud v propustném směru. Při obráceném zapojení nebude v obvodu žádný proud a přirozeně nedojde k žádnému žhavení. Abyste tomu zabránili, musíte zachovat polaritu LED.

LED ve schématu je označena trojúhelníkem v kruhu s příčkou – to je katoda, která má znaménko „-“ (mínus). Na opačné straně je anoda se znaménkem „+“ (plus).

Schémata zapojení musí obsahovat vývod (nebo vývod) pro identifikaci všech připojovacích kontaktů.

Jak určit polaritu diody, když držíte v rukou malinkou žárovku? Pro správné připojení je totiž potřeba vědět, kde je mínus a kde plus. Pokud je pinout zaměněn, obvod nebude fungovat.

Vizuální metoda určování polarity

První způsob stanovení je vizuální. Dioda má dva vývody. Krátká noha bude katodou; anoda LED je vždy delší. Je snadné si to zapamatovat, protože počáteční písmeno „k“ je přítomno v obou slovech.

Když jsou oba kolíky ohnuté nebo je zařízení odstraněno z jiné desky, může být obtížné určit jejich délku. Pak můžete zkusit vidět malý krystal v pouzdře, který je vyroben z průhledného materiálu. Je umístěn na malém stojanu. Tento kolík odpovídá katodě.

LED katodu lze také identifikovat podle malého zářezu. Nové modely LED pásků a svítidel využívají polovodiče pro povrchovou montáž. Stávající klíč zkosení označuje, že se jedná o zápornou elektrodu (katodu).

Někdy jsou LED označeny „+“ a „-“. Někteří výrobci označují katodu tečkou, někdy zelenou linkou. Pokud není žádná značka nebo je špatně viditelná, protože LED byla odstraněna z jiného obvodu, musíte otestovat.

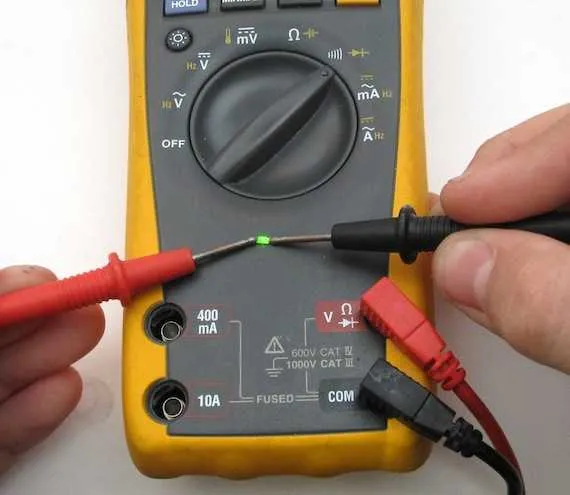

Testování multimetrem nebo baterií

Je dobré, když máte po ruce multimetr. Poté bude polarita LED určena během jedné minuty. Po zvolení režimu ohmmetru (měření odporu) je snadné provést následující akci. Přiložením sond k nohám LED se měří odpor. Červený vodič by měl být připojen ke kladnému a černý vodič k zápornému pólu.

Při správném zapnutí bude zařízení produkovat hodnotu přibližně rovnou 1,7 kOhm a bude pozorována záře. Po opětovném zapnutí se na displeji multimetru zobrazí nekonečně velká hodnota. Pokud test ukáže, že dioda vykazuje nízký odpor v obou směrech, pak je rozbitá a měla by být vyřazena.

Některá zařízení mají speciální režim. Je určen pro kontrolu polarity diody. Přímé sepnutí bude signalizováno podsvícenou diodou. Tato metoda je vhodná pro červené a zelené polovodiče.

Modré a bílé LED poskytují indikaci pouze při napětí větším než 3 volty, takže požadovaného výsledku nelze dosáhnout. K jejich testování můžete použít multimetry jako DT830 nebo 831, které mají režim pro určování charakteristik tranzistorů.

Pomocí PNP dílu se jeden vývod LED zasune do objímky kolektoru, druhý do otvoru emitoru. V případě přímého připojení se objeví indikace, že inverzní připojení nebude mít podobný účinek.

Jak určit polaritu LED, když nemáte po ruce multimetr? Můžete se uchýlit k běžné baterii nebo akumulátoru. K tomu budete potřebovat jakýkoli jiný odpor. To je nezbytné pro ochranu LED před poruchou a selháním. Sériově zapojený rezistor, jehož hodnota by měla být přibližně 600 Ohmů, omezí proud v obvodu.

A několik dalších tipů:

• Pokud je polarita LED známa, není již možné na ni přivést zpětné napětí. V opačném případě hrozí porucha a porucha. Při správném používání bude LED dobře sloužit, protože je odolná a její pouzdro je dobře chráněno před vlhkostí a prachem;
• Některé typy LED jsou citlivé na statickou elektřinu (modrá, fialová, bílá, smaragdová). Proto je třeba je chránit před vlivem „statiky“;
• Při testování LED pomocí multimetru je vhodné provést tuto akci rychle, dotyk svorek by měl být krátkodobý, aby nedošlo k poškození diody a jejímu selhání.

Jak vyhoří LED žárovky?

LED lampy, stejně jako jakékoli jiné světelné zdroje, mohou selhat z různých důvodů. Některé z důvodů, proč LED žárovky vyhoří, zahrnují:

1. Nosit. LED diody mohou selhat v důsledku běžného opotřebení. Přestože mají LED diody dlouhou životnost, mohou se při dlouhodobém používání rozbít.
2. Vadné elektronické součástky. LED lampy obsahují elektronické součástky, jako jsou kondenzátory, diody a měniče napětí, které mohou selhat a způsobit selhání lampy.
3. Vadné napájení. Poruchy v napájení mohou také způsobit spálení LED žárovek.
4. Přetížení elektrické sítě. Pokud je elektrická síť přetížena nebo dochází k výkyvům napětí, může to vést k poruše LED žárovek.
5. Špatné provozní podmínky. Například pokud jsou LED žárovky používány v prostředí s vysokou vlhkostí nebo vysokou teplotou, může to zkrátit jejich životnost a způsobit jejich selhání.
6. Mechanické poškození. Pokud jsou LED lampy vystaveny nárazu nebo jinému mechanickému poškození, může to také vést k jejich selhání.

Celkově jsou LED žárovky odolnější a spolehlivější než klasické žárovky. Pokud však lampa přestane fungovat, je nutné ji vyměnit nebo kontaktovat profesionálního elektrikáře za účelem diagnostiky a opravy.
