Velikost drátu pro zásuvky
Hlavní součástí napájení zařízení pracujících při připojení do běžné elektrické sítě jsou zásuvky a jejich elektroinstalace. Proces provádění této práce musí provádět odborníci se zkušenostmi a příslušnou klasifikací, protože na tom závisí nejen životnost elektrického zařízení v místnosti, ale také požární bezpečnost. Zásuvky jsou napájeny položením kabelových produktů a jejich připojením k místnímu napájecímu systému pomocí jističů omezujících proud a zařízení, které chrání před porušením izolace (RCD). Veškerá elektroinstalace do zásuvek musí být provedena v souladu s pravidly pro elektroinstalace, za použití rozvodných jednotek a spolehlivého připojení vodičů s proudem, jakož i následné izolace.
Výpočet průřezu kabelu pro připojení zásuvek
Jedním z hlavních výpočtů při výběru vodiče, který bude použit pro zapojení do zásuvek, je určení průřezu vodiče. Tento parametr je klíčový, protože pokud neodpovídá, jádra se zahřejí, což znamená vysušení a zničení izolační vrstvy, ve které se nachází. V důsledku poruchy izolace dojde ke zkratovému jevu, který může způsobit nekontrolované spalování. Hlavním aspektem, který ovlivňuje tloušťku průřezu jádra vodiče, je výkon a velikost proudu. Tyto dva parametry spolu souvisí přímou úměrností – čím vyšší je výkon elektrického zařízení, tím vyšší je proud. V souladu s tím musí být napájení k němu provedeno kabelem s průřezem vhodným pro tuto hodnotu. Pro měděné a hliníkové vedení je poměr proudu k průřezu jiný, protože vodivost a přenos tepla mědi je vyšší než u hliníku. Níže uvedená tabulka udává, jaký průřez kabelu je potřeba pro zapojení do zásuvek s určitým celkovým výkonem k nim připojených elektrických spotřebičů.
Průřez kabelu pro zapojení a připojení do zásuvek
| P, W | Já, A | Měď | Hliník | ||||||
|---|---|---|---|---|---|---|---|---|---|
| otevřené vedení | skryté vedení | otevřené vedení | skryté vedení | ||||||
| S, mm2 | d, mm | S, mm2 | d, mm | S, mm2 | d, mm | S, mm2 | d, mm | ||
| 100 | 0,43 | 0,09 | 0,33 | 0,11 | 0,37 | 0,12 | 0,40 | 0,14 | 0,43 |
| 200 | 0,87 | 0,17 | 0,47 | 0,22 | 0,53 | 0,25 | 0,56 | 0,29 | 0,61 |
| 300 | 1,30 | 0,26 | 0,58 | 0,33 | 0,64 | 0,37 | 0,69 | 0,43 | 0,74 |
| 400 | 1,74 | 0,35 | 0,67 | 0,43 | 0,74 | 0,50 | 0,80 | 0,58 | 0,86 |
| 500 | 2,17 | 0,43 | 0,74 | 0,54 | 0,83 | 0,62 | 0,89 | 0,72 | 0,96 |
| 750 | 3,26 | 0,65 | 0,91 | 0,82 | 1,02 | 0,93 | 1,09 | 1,09 | 1,18 |
| 1000 | 4,35 | 0,87 | 1,05 | 1,09 | 1,18 | 1,24 | 1,26 | 1,45 | 1,36 |
| 1500 | 6,52 | 1,30 | 1,29 | 1,63 | 1,44 | 1,86 | 1,54 | 2,17 | 1,66 |
| 2000 | 8,70 | 1,74 | 1,49 | 2,17 | 1,66 | 2,48 | 1,78 | 2,90 | 1,92 |
| 2500 | 10,87 | 2,17 | 1,66 | 2,72 | 1,86 | 3,11 | 1,99 | 3,62 | 2,15 |
| 3000 | 13,04 | 2,61 | 1,82 | 3,26 | 2,04 | 3,73 | 2,18 | 4,35 | 2,35 |
| 3500 | 15,22 | 3,04 | 1,97 | 3,80 | 2,20 | 4,35 | 2,35 | 5,07 | 2,54 |
| 4000 | 17,39 | 3,48 | 2,10 | 4,35 | 2,35 | 4,97 | 2,52 | 5,80 | 2,72 |
| 4500 | 19,57 | 3,91 | 2,23 | 4,89 | 2,50 | 5,59 | 2,67 | 6,52 | 2,88 |
| 5000 | 21,74 | 4,35 | 2,35 | 5,43 | 2,63 | 6,21 | 2,81 | 7,25 | 3,04 |
| 6000 | 26,09 | 5,22 | 2,58 | 6,52 | 2,88 | 7,45 | 3,08 | 8,70 | 3,33 |
| 7000 | 30,43 | 6,09 | 2,78 | 7,61 | 3,11 | 8,70 | 3,33 | 10,14 | 3,59 |
| 8000 | 34,78 | 6,96 | 2,98 | 8,70 | 3,33 | 9,94 | 3,56 | 11,59 | 3,84 |
| 9000 | 39,13 | 7,83 | 3,16 | 9,78 | 3,53 | 11,18 | 3,77 | 13,04 | 4,08 |
| 10000 | 43,48 | 8,70 | 3,33 | 10,87 | 3,72 | 12,42 | 3,98 | 14,49 | 4,30 |
Je lepší, aby průřez vodiče použitého pro zapojení byl o něco vyšší (asi o 20–30 %) než vypočítaná hodnota, protože výkon připojených zařízení neustále roste.
Hlavní vlastnosti: výběr kabelu pro připojení zásuvek
- Určete nejvýkonnějšího spotřebitele energie. Před výběrem tloušťky průřezu vodiče musíte vědět, na jaký výkon bude zařízení připojeno. Není nutné znát výkon každého zařízení. Stačí určit, který z nich je nejvýkonnější. To je nutné, protože překročení maximálního výkonu poškodí nejen kontaktní část zásuvek, ale také kabeláž.
- Vyberte materiál kabelu pro pokládku. Výběr materiálu, který bude použit pro všechny elektrické rozvody, závisí na rozpočtu na práci. Měděná elektroinstalace má řadu pozitivních vlastností, ale je dražší. Má dobrou vodivost a zvýšenou pružnost až do úplného zlomení, což znamená, že je spolehlivější v provozu. To platí jak pro jednožilové, tak pro lankové dráty, kde každé jádro sestává z mnoha malých vodičů.
- Vyberte požadovaný průřez kabelu. Vhodný průřez kabelu můžete vybrat pomocí tabulky. Je lepší to udělat s rezervou ve směru nárůstu. Takže s výkonem připojeného zařízení 3500 W (3,5 kW) do elektrické zásuvky pro uzavřenou elektroinstalaci budete potřebovat měděný kabel o průřezu žil 3,8 mm2. Kabely této velikosti se nevyrábí, proto je potřeba zvolit kabel o průřezu o stupeň vyšším, to znamená 4 mm2.
- Počet jader Při standardním napájení 220 Voltů se používá dvouvodičový systém (fáze a nula). Pokud má zásuvka zemnící kontakt, je nutné použít vodič sestávající ze tří žil. Rezervace vnější izolace je volitelná.
Způsoby kladení kabelů a jejich instalace
Existují dva typy pokládání a instalace kabelů v interiéru:

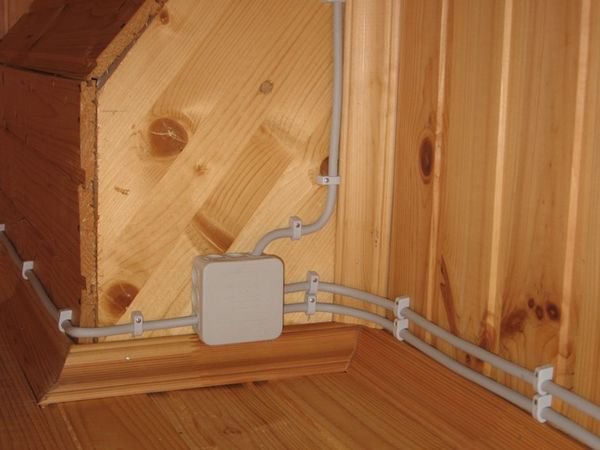

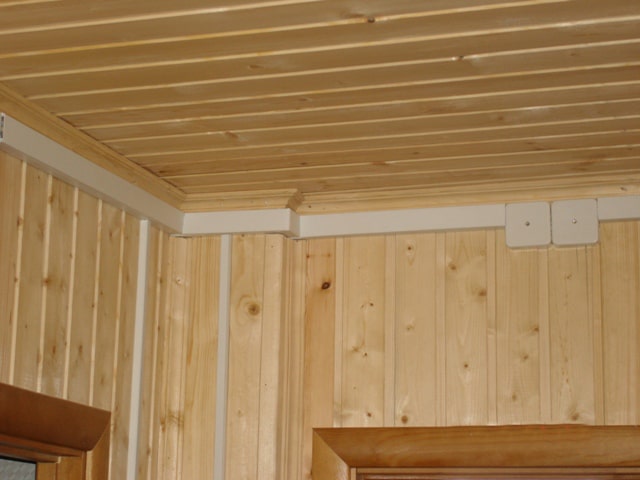

1. Venkovní instalace kabelových produktů. Metoda, kdy je kabel uložen ve speciálních plastových krabicích nebo kovových hadicích. Tato konstrukce je připevněna ke stěnám. Jedním z pozitivních aspektů této metody je jednoduchost instalace a práce a také zjednodušená vizuální kontrola v případě poruch spojených s poškozením kabelu.
Externí rozvody budou vyžadovat minimum stavebních a dokončovacích prací. Jednou z klíčových nevýhod takové instalace je však estetika designu, která není vždy vhodná v obytných prostorách (bytech a domech). Nejčastěji se používá v nebytových prostorách a v dřevěných a kovových konstrukcích, kde jiný typ instalace není možný.

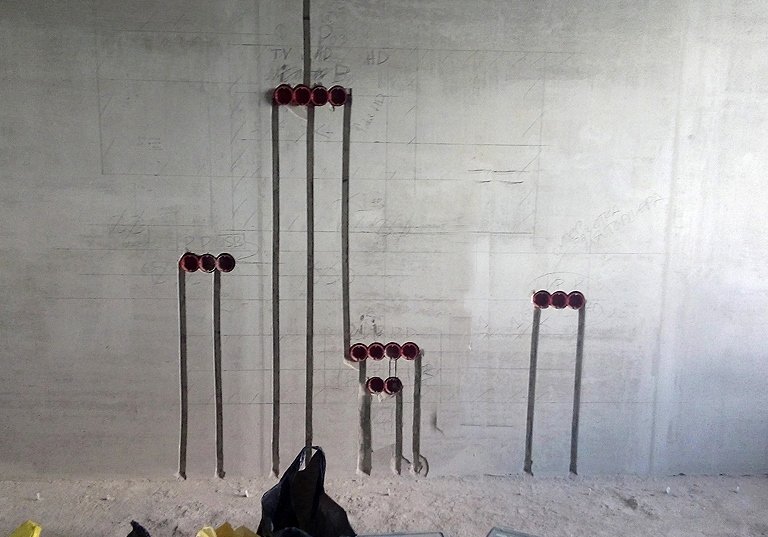

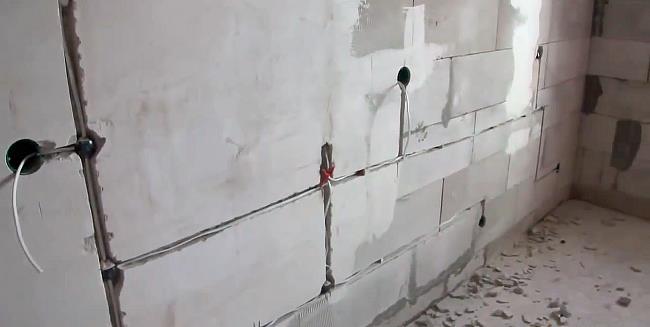

2. Skryté vedení položením kabelu do drážky. Drážka je speciálně upravená drážka do betonu, cihel a jiných povrchů, do které se položí drát, zajistí se a poté se skryje pomocí omítky a jiných stavebních směsí. Hlavní výhodou je neviditelnost. Nevýhoda je spojena pouze s odstraňováním závad v budoucím provozu a také výměnou poškozené oblasti. Instalace kabelů v obytných prostorách se nejčastěji provádí tímto způsobem.
Způsoby ochrany kabelů před přetížením
Aby napájení zásuvek a elektrické napájení v areálu fungovalo bez nouzových poruch, musí být chráněno před přetížením. V silových obvodech hrají roli takového zařízení omezujícího proud automatické spínače. Mají rychle působící ochranu nejen proti krátkodobému vysokému zatížení, ale i proti dlouhodobému překročení zatěžovacího proudu nad jmenovitý. Tento typ ochrany se nazývá tepelná ochrana a každý stroj má své vlastní indikátory označené výrobcem na pouzdru.
K ochraně před poškozením izolace a vystavením nebezpečnému napětí se navíc doporučuje použít proudový chránič (RCD). Tento dvojitý ochranný systém dává větší důvěru v bezpečnost nejen elektrického vedení, ale i zařízení k němu připojených.
Výběr kabelu pro zapojení zásuvek není příliš náročný. Při provádění výpočtových a instalačních prací se však doporučuje kontaktovat odborníky, kteří kompetentně provedou výpočty a také poskytnou záruky bezpečného provozu. Korespondence ochranných zařízení a průřezu vodičů je jedním z hlavních úkolů při instalaci a výměně vodičů.
