Snadno výklopné okenní konstrukce pro ochranu proti výbuchu v obytných a komerčních budovách. Od ruského výrobce OOO SVD. Na stráži vaší bezpečnosti.

Okna s jednoduchým spouštěním (LSKOS) se používají v různých odvětvích, kde hrozí nebezpečí výbuchu. Široce se používají v ropném a plynárenském průmyslu, chemickém průmyslu, energetice a dokonce i ve vojenské sféře.

Zkoušky snadno sklopných oken (konstrukcí) LSK – laboratorní zkoušky v Moskvě

Okna odolná proti výbuchu se od běžných okenních jednotek liší řadou. Zaprvé, neexistují žádné vnější čtvrtiny, které v okenních systémech obvykle slouží jako dodatečné podpěry. Druhým rozdílem je použití zničitelných upevňovacích prvků nebo zámků. A konečně, materiály použité při instalaci nosných prvků okenního systému, jako jsou tepelně izolační materiály, nebrání plnění ochranných funkcí – tedy při otevírání okenních křídel nebo jejich úplném odstranění.

Vývoj oken LSC je založen na stavebních normách a předpisech (SNiP), které upravují jejich povinné použití ve všech průmyslových budovách se zvýšeným nebezpečím výbuchu. Materiály pro jejich výrobu mohou být různé, od skla a oceli až po hliník a azbestocement, a vybírají se v závislosti na požadované ploše zasklení a specifikacích objektu.

Materiály a technologické přístupy k výrobě vyklápěcích oken

Jedním z nejčastěji používaných materiálů pro okna odolná proti výbuchu je polyvinylchlorid (PVC) díky své vynikající pevnosti a odolnosti vůči vlivům prostředí. Své uplatnění nacházejí i hliníkové profily. Sklo pro takové konstrukce má obvykle tloušťku 3 až 5 milimetrů, což za standardních podmínek poskytuje potřebnou stabilitu, ale umožňuje snadné rozbití okna při výbuchu.

Proces instalace oken odolných proti výbuchu vyžaduje zvláštní péči a přesnost, počínaje výběrem materiálů až po jejich instalaci. Každá fáze má své specifické momenty, včetně přípravy okenního otvoru, instalace rámu a zasklení, jakož i konečného vyplnění mezer mezi rámem a stěnou protipožární montážní pěnou.

Bezpečnostní zásady při používání výklopných oken

Při navrhování a instalaci foukaného skla je klíčové zachování bezpečnosti. Výrobci a instalatéři těchto konstrukcí přísně dodržují mezinárodní bezpečnostní normy, aby byla zajištěna maximální účinnost a ochrana před účinky výbuchu. GOST R 56288-2014 je jednou z takových norem, která řídí používání konstrukcí LSC.

Kromě bezpečnostních zásad je také nutné zaručit vysokou požární ochranu materiálů. To znamená, že sklo musí být nejen schopno se v případě výbuchu rychle rozpadnout, ale také odolat ohni po dostatečně dlouhou dobu, aby bylo možné evakuovat osoby z budovy. To je další důležitý aspekt, který je třeba zohlednit při výběru konstrukcí pro prostory se zvýšeným nebezpečím výbuchu.

Název indikátorů	Hodnota indikátorů pro snadno odnímatelné okenní konstrukce s rámovými prvky vyrobenými z materiálů
	Materiál	Hodnoty
Snížený tepelný odpor, m2 °C/W	PVC	Podle GOST 30674
	dřevo	Podle GOST 24700
	Slitiny hliníku	Podle GOST 21519
	ocel	Podle GOST 23166
Izolace proti hluku z dopravního proudu, dB, ne menší než	26
Třída zvukové izolace, ne nižší	Д
Propustnost vzduchu při ΔP=100Pa, m3/(h m2), ne více než**	17
Třída propustnosti vzduchu a vody, ne nižší	В
Odolnost proti větru, Pa	Třída výrobku dle GOST 23166
Celková propustnost světla	0,35-0,60 hodnota pro konkrétní produkt dle GOST 23166
Trvanlivost, konvenční počet let provozu, ne méně než:
bezpečnostní uzamykací zařízení		10
polyvinylchloridové profily		40
okna s dvojitým zasklením		20
těsnění		10
Spolehlivost okenních kování a pantů		2000
Počet cyklů otevírání a zavírání, ne méně než		1000
Spolehlivost provozu nedestruktivních bezpečnostních uzavíracích zařízení, počet cyklů ovládání a zavírání, nejméně		10

Snadno uvolňovací okna hrají důležitou roli v odvětvích, kde hrozí nebezpečí výbuchu. Jejich hlavním úkolem je zajistit rychlé uvolnění přetlaku během výbuchu, čímž se sníží rozsah poškození budovy a zajistí bezpečnost osob uvnitř. Vzhledem k rozmanitosti materiálů, výrobních technologií a bezpečnostních zásad hrají tato specifická provedení důležitou roli v udržení bezpečného a efektivního provozu v odvětvích s vysokým stupněm nebezpečí výbuchu.

Fáze výroby a instalace oken s jednoduchým spouštěním

Výroba LSKOS zahrnuje řadu klíčových kroků. Na začátku se volí materiály. Obvykle se pro tyto účely používá PVC nebo hliníkový podklad. Vnitřní část oken se vyplňuje jedním ze tří způsobů: jednokomorovým zasklením, dvoukomorovým zasklením nebo 4mm sklem.

Dalším krokem je samotná výroba skla. Výroba může trvat až 5 pracovních dnů. Je třeba zdůraznit, že během procesu výroby konstrukcí jsou přísně dodržovány všechny regulační požadavky. To zajišťuje jejich stabilitu a bezpečnost při použití v prostorách s vysokým nebezpečím výbuchu.

Po výrobě skla se proces přesouvá k jeho instalaci. Tato fáze zahrnuje přípravu k instalaci skla, instalaci rámu, jeho upevnění kotevními šrouby, instalaci zasklení, jeho upevnění v rámu, vyplnění mezer mezi rámem a otvorem speciální nehořlavou montážní pěnou a konečnou úpravu šikmých skosení a také instalaci parapetu.

V snadno vratných oknech se používají PVC a hliníkové profily. Vnitřní výplň se provádí jednokomorovým zasklením, dvoukomorovým zasklením nebo sklem o tloušťce 4 mm. Cena těchto skel začíná od 6 000 rublů za metr čtvereční. Jako vratné prvky se obvykle používá jednoduché zasklení se standardním upevněním. Sklo pro okna se vztahuje ke strukturám LSK o tloušťce 3, 4 a 5 milimetrů. Pokud má prostor tepelně technické požadavky, které jednoduché zasklení nesplňuje, používají se vylamovací průsvitné prvky nebo okenní jednotky (LSK).

Montáž oken začíná vybalením a kontrolou vad, poté se otvor okna vyčistí a stěny se vyrovnají. Rám se do otvoru instaluje přesně svisle a poté se rám upevní kotevními šrouby. Dále se zasklení zkontroluje pomocí vakuových přísavek a umístí do rámu. Zasklení se v rámu upevní pomocí zasklívacích lišt. Mezery mezi rámem a otvorem se pečlivě vyplní speciální nehořlavou montážní pěnou, aby nezůstaly žádné prázdné plochy. Nakonec se dokončí skosení a nejprve se nainstaluje parapet.

Nemělo by se zapomínat, že okenní konstrukce musí splňovat mezinárodní bezpečnostní normy a zajišťovat vysokou úroveň požární odolnosti materiálů.

Používání snadno resetovatelných oken

Snadno sklápěcí okna se používají v mnoha odvětvích, kde hrozí riziko výbuchu, včetně ropného a plynárenského průmyslu, chemického průmyslu, energetiky a dokonce i armády. Tato okna nejen pomáhají snižovat škody způsobené výbuchem, ale také hrají důležitou roli při zajišťování bezpečnosti personálu pracujícího v těchto oblastech.

Povinné GOST pro výrobu LSK

Výroba vyklápěcích (snadno sklápěcích) oken vyžaduje dodržování určitých norem a požadavků stanovených v GOST. GOSTy (státní normy) hrají důležitou roli v zajištění kvality a bezpečnosti okenních konstrukcí. Zde je několik GOSTů, které je třeba při výrobě vyklápěcích oken zohlednit:

• GOST 21519 „Okenní tvárnice z hliníkových slitin. Technické podmínky“
• GOST 23166 „PRŮHLEDNÉ OKENNÍ A BALKÓNOVÉ UZAVÍRACÍ KONSTRUKCE. Obecné specifikace“
• GOST 30674 „Okenní tvárnice z polyvinylchloridových profilů. Technické podmínky“
• GOST R 56289-2014 „Okenní konstrukce s snadno sklopnými dvojitými okny pro budovy. Technické podmínky“. Tato norma byla schválena Federálním úřadem pro technickou regulaci a metrologii 26. listopadu 2014 a vstoupila v platnost 1. července 2015.

Typy a klasifikace LSC

Podle materiálu výroby:

• Dřevěná snadno sklápěcí okna: vyrobená z dřevěných rámů a dvojskel. Mají dobré tepelněizolační vlastnosti a estetický vzhled.
• Plastová okna s automatickým spouštěním: vyrobená z PVC profilů. Jsou vysoce odolná, snadno se instalují a spolehlivá.
• Kovoplastová okna s jednoduchým výklopným mechanismem: kombinují výhody kovového rámu a plastového povlaku. Poskytují dobrou tepelnou a zvukovou izolaci a také zvýšenou pevnost.

Podle typu vypouštěcího otvoru:

• Zničitelné – prvky konstrukce jsou zničeny, což umožňuje její vypadnutí.
• Pohyblivé – tyto konstrukce mají pohyblivý prvek, který umožňuje vypadnutí okna v případě vysokého tlaku.
• Otočné – při silném tlaku se otočné křídlo, které je hlavním prvkem tohoto typu konstrukce, otevírá směrem ven v důsledku otáčení kolem montážní osy.

Často kladené otázky k snadnému resetu systému Windows

Kde najdu kvalitního výrobce oken s automatickým spouštěním?

Společnost OOO SVD má rozsáhlé zkušenosti v oblasti výroby protipožárních a snadno skládacích konstrukcí. Její adresa: Omsk, ul. 1 Uchchoznaya, 53A

V Rusku je teď všechno v pohodě. Když proto člověku nabídnete, aby si do oken bytu nainstaloval okna s jednoduchým zasklením, hned koulí očima: „O čem to mluvíš! Tady je taková zima! Dobře, nebyly by peníze!”

Jednoduché zasklení: také dobré!

Ale nejde o peníze! Z hlediska nákladů se jednosklo mírně liší od podstatnějšího dvojskla. Pro standardní okna v domech obchodní třídy – asi tisíc rublů. Otázka by tedy neměla být položena ve finanční rovině, ale v rovině skutečných spotřebitelských vlastností oken s jednoduchým a dvojitým zasklením.

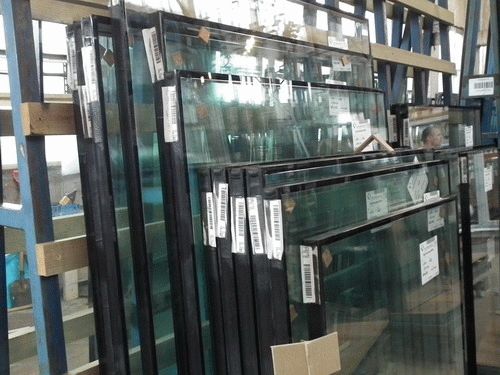

Konstrukce jednokomorové zasklené jednotky

Udělejme si hned malé upřesnění: slovo „single“ neznamená, že v balení je pouze jedna sklenice. Jako v každém obytném okenním rámu, na který jsme zvyklí, jsou zde dvoje skla. S mezerou mezi nimi.

Proto je správnější nazývat jedinou skleněnou jednotku jednokomorovou. V okně s dvojitým zasklením jsou tedy tři skla a dvě mezery mezi nimi. V obou případech je obal skla osazen do speciálního rámu s hermeticky uzavřeným těsněním.

Čistě teoreticky poskytuje dvoukomorové okno s dvojsklem lepší tepelnou ochranu než jednokomorové. Ale pojďme k lidové moudrosti:

Vera Ilyinichna, majitelka dvoupokojového bytu v Biryulyovo:

— Minulý rok jsem ve všech místnostech vyměnil okna s jednoduchým zasklením za okna s dvojitým zasklením. Žádný výsledek. V našich „panelech“ stěny přenášejí teplo lépe než okna. Proto nemá smysl utrácet peníze. (Odpověď obdržená prostřednictvím telefonického průzkumu).

Vzorec jednokomorové skleněné jednotky

— Obyčejné dřevěné rámy ve svém venkovském domě jsem nahradil jednokomorovými okny s dvojitým zasklením. Oteplilo se, ale severní místnosti jsou stále studené. Společnost doporučila instalovat silnější sáčky o tloušťce 24 mm místo obvyklých sáčků o tloušťce 32 mm. Dává to smysl?

Protože na tento požadavek na fóru nebyla žádná odpověď, převezmeme roli odborníka:

— Oba typy oken s dvojitým zasklením se skládají ze dvou skel o tloušťce 4 mm a mezery mezi nimi. V jednom případě – 16 mm, ve druhém 24 mm.

Protože ale vztah mezi tloušťkou vzduchové vrstvy a její schopností přenosu tepla není lineární, nemá zvětšení mezery mezi skly nad 16 mm z hlediska zachování tepla prakticky žádný příznivý účinek. Výhodou silnější tašky je její větší tuhost. Proto se okna s dvojitým zasklením o tloušťce 32 mm obvykle instalují tam, kde na ně dopadá řekněme zatížení větrem – v horních patrech výškových budov a podobných místech.

Specialisté bez dalších řečí používají tzv. jednokomorový vzorec skla, který udává tloušťku skla a tloušťku vzduchové mezery mezi nimi. Takže 4-16-4 je vzorec pro konvenční jednosklo o tloušťce 24 mm.

Jak izolovat jednokomorové okno s dvojitým zasklením

Způsoby izolace jednokomorových dvojskel by se neměly hledat ve zvětšování jejich tloušťky, ale v různých druzích technologických triků.

Trik č. 1: jednokomorová okna s dvojitým zasklením s energeticky úsporným sklem.

Energeticky úsporné sklo funguje stejně jako zrcadlo. Pouze odráží infračervené záření spíše než viditelné světlo. Stejně jako v případě zrcadla je efektu dosaženo naprašováním iontů stříbra nebo oxidů některých jiných kovů na povrch skla. Tím se nesníží průhlednost skla, ale tepelný tok přicházející z vytápěné místnosti se takto nastříkanou vrstvou odráží zpět.

Co to dává? Pokud je odpor prostupu tepla jednokomorového okna s dvojitým zasklením o tloušťce 24 mm 0,33 wattu na čtvereční. metr, pak u jednokomorového energeticky úsporného okna s dvojitým zasklením stejné tloušťky dosahuje tento koeficient 0,70 wattu na metr čtvereční. metr. Tedy více než dvakrát tolik!

Pro upřesnění: pokud při teplotním rozdílu mezi interiérem a exteriérem 46 stupňů (+20 stupňů uvnitř, -26 stupňů venku) je teplota na povrchu běžného okna s dvojitým zasklením pouze 5 stupňů Celsia, pak na povrchu u energeticky úsporného okna s dvojitým zasklením bude +16 stupňů Celsia.
Rozdíl mezi energeticky úsporným sklem a běžným sklem

Tepelná vodivost jednokomorového okna s dvojitým zasklením je nižší než u standardního (tři skla každé 4 mm se dvěma mezerami 12 mm a 14 mm mezi nimi) dvoukomorového okna s dvojitým zasklením. Proto má smysl používat energeticky úsporné balíčky pro instalaci tam, kde je zásadní snížení zátěže infrastruktury pro montáž balíčků.

Pokud je tedy hmotnost jednokomorového okna s dvojitým zasklením o standardní velikosti 1700 x 1400 mm 47,6 kg, pak hmotnost stejného dvoukomorového okna s dvojitým zasklením bude již více než 70 kg. Zisk, jak vidíte, je významný – jeden a půlkrát.

Při nákupu je docela snadné rozlišit energeticky úsporné okno s dvojitým zasklením od běžného. K tomu je potřeba na pokovené sklo přinést hořící zápalku (zapalovač). U energeticky úsporného skla se odraz tohoto světla zdvojnásobí.

Trik #2. Vyměňte náplň!

Dalším způsobem, jak zabránit úniku tepla z vašich dvojitých oken, je nahradit vzduch mezi skly inertním plynem. Argon nebo krypton. Vzhledem k tomu, že jsou okna s dvojitým zasklením utěsněna, není třeba se obávat úniku plynu z prostoru mezi skly. Ano, nejsou jedovaté. Argon a krypton jsou ale těžší než vzduch, jejich tepelná vodivost je jedenapůlkrát nižší než u vzduchu.

Výhody a nevýhody jednokomorových oken s dvojitým zasklením

Hlavní nevýhoda: jsou-li všechny ostatní věci stejné, jednokomorová okna s dvojitým zasklením udržují teplo hůře. Standardní jednokomorové okno s dvojsklem “4-16-4” propouští o 22-28 % více tepla než dvoukomorové okno s dvojsklem “4-14-4-12-4”. Propouští také o 20 % více hluku.

Jednokomorová okna s dvojitým zasklením by proto měla být instalována tam, kde faktory tepelné a hlukové izolace nejsou kritické. Například na balkon se vyplatí nainstalovat jednokomorové okno s dvojitým zasklením, pokud nehodláte tento balkon proměnit v část obytného prostoru.

Okna s jednoduchým zasklením by měla být instalována také na okna, která se otevírají na již zasklený balkon nebo lodžii.

Hlavní výhodou jednokomorového okna s dvojitým zasklením je jeho nižší hmotnost. Navíc lépe propouští světlo než dvoukomorový. Pamatuji si, že asi před 15 lety jsem byl náhodou v budově jedné z bank, která jako jedna z prvních používala k zasklívání okna s dvojitým zasklením. Ten pocit byl, jako bych byl na podvodní lodi s jaderným pohonem pohybující se v hloubce 300 metrů. Tlumené světlo, jakoby před soumrakem nebo prudkým deštěm, a pocit, že trojité sklo tlumí i zvuky kroků a hlasů uvnitř budovy.
Zasklení jednokomorovými dvojskly umožňuje složité tvary

Pokud tedy chcete zasklení vyměnit, je pro vás lepší objednat jednokomorové okno s dvojsklem. Jeho vlastnosti lze zlepšit použitím pokoveného skla a použitím inertního plynu jako výplně v meziskleněném prostoru.

Hlavní princip: zaměřte se na spotřebitelské vlastnosti produktu, který potřebujete, a ne na náklady. Opakujeme: náklady na jednokomorové okno s dvojitým zasklením se mírně liší od nákladů na dvoukomorové okno s dvojitým zasklením a s největší pravděpodobností si nebudete muset koupit samotný balíček, ale službu pro instalaci okno s dvojitým zasklením.
