Kondenzátor — je pasivní elektronická součástka, která akumuluje elektrický náboj a energii v elektrickém poli.

Skládá se ze dvou vodivých desek oddělených dielektrikem (nevodivým materiálem).

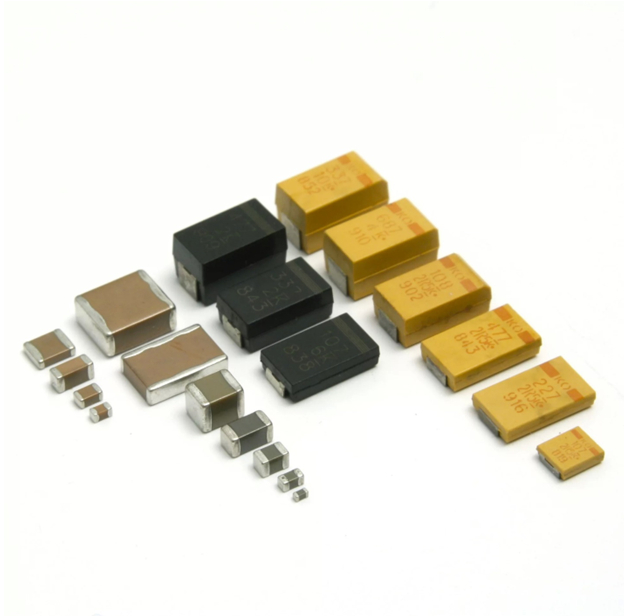

Různé typy kondenzátorů

Desky v kondenzátoru mohou být vyrobeny z různých materiálů. Obvykle se používá hliník nebo měď. Právě desky slouží k akumulaci náboje. Mezi deskami je dielektrikum, které může být vyrobeno z papíru, keramiky, plastu nebo jiného izolačního materiálu. Dielektrikum zvyšuje kapacitu kondenzátoru a zabraňuje zkratům mezi deskami.

Kondenzátory — jsou důležitými součástmi elektrických a elektronických zařízení. Jejich použití je rozmanité a zahrnuje mnoho oblastí.

Historie vynálezu kondenzátoru

Stručně si zopakujeme klíčové momenty předcházející vzniku moderního kondenzátoru a také jeho vývoj od prvních experimentů až po současný stav.

První experimenty s elektřinou

Historie kondenzátoru začíná v 1600. století, kdy vědci začali aktivně studovat podstatu elektřiny. V roce XNUMX provedl anglický vědec William Gilbert experimenty s magnetismem a elektřinou a zavedl termín „elektrický“. Skutečným průlomem však byly experimenty s elektrickými náboji provedené v XNUMX. století.

Vynález Leydenské sklenice

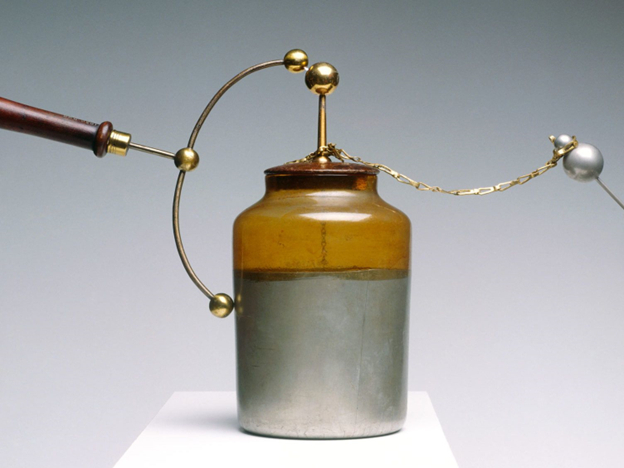

V roce 1745 byl v nizozemském Leidenu náhodou vynalezen první kondenzátor, Leydenská nádoba. Toto zařízení vytvořil fyzik Pieter van Musschenbroek a nezávislý výzkumník Egbert Benedict. Téměř současně bylo podobné zařízení („lékovka“) nezávisle vynalezeno německým vědcem Ewaldem Jurgenem von Kleistem. Leydenská nádoba byla skleněná nádoba obalená zvenku měděnou fólií a zevnitř izolovaná. Po nabití se v nádobě akumuloval elektrický náboj, který se dal vybít, čímž vznikla elektrická jiskra.

Leydenská nádoba byla prvním zařízením, které prokázalo schopnost ukládat elektřinu. Vyvolala senzaci ve vědeckých kruzích a inspirovala mnoho vědců k dalšímu výzkumu.

Je třeba poznamenat, že pro tehdejší obyčejné lidi se toto zařízení stalo předmětem vtipných, ale někdy krutých a nebezpečných žertů.

Vývoj teorie elektřiny

Vynález Leydenské nádoby znamenal začátek aktivního studia elektřiny. V 1750. letech XNUMX. století provedl Benjamin Franklin své slavné experimenty s elektrickými náboji a zavedl koncept „kladného“ a „záporného“ náboje. Jeho práce pomohla pochopit, jak elektrické náboje vzájemně interagují, což se stalo základem pro další studium kondenzátorů.

Kondenzátory v 19. století

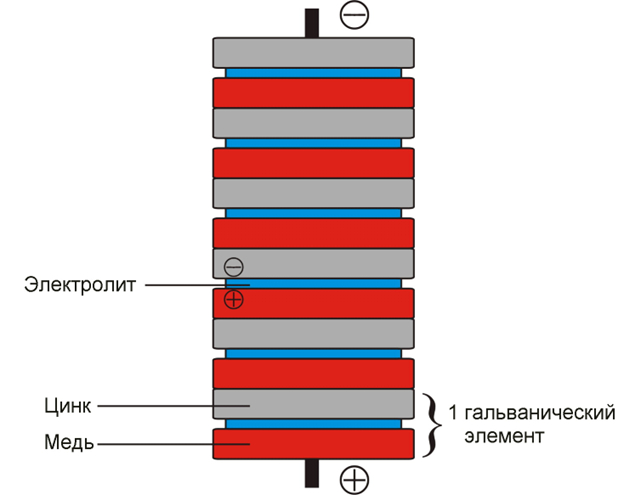

S počátkem 1800. století vzrostl zájem o elektřinu. Vědci začali vyvíjet nové typy kondenzátorů. V roce XNUMX italský fyzik Alessandro Volta vytvořil první zdroj stejnosměrného proudu – „voltovu sloupku“, která otevřela nové obzory pro použití kondenzátorů v elektrických obvodech.

Ve 1730. letech XNUMX. století začal Michail Lomonosov a další vědci zkoumat vztah mezi elektřinou a chemií, což vedlo k vytvoření prvních chemických kondenzátorů. Tato zařízení používala elektrolyty k ukládání náboje, čímž výrazně zvyšovala kapacitu.

Moderní kondenzátory

Koncem 1940. století se kondenzátory staly nedílnou součástí elektrických zařízení. Vynález tranzistorů a rozvoj rádiové techniky ve XNUMX. století vedly k potřebě vytvořit kompaktnější a účinnější kondenzátory. Ve XNUMX. letech XNUMX. století se objevily filmové kondenzátory, které poskytovaly vysokou stabilitu a spolehlivost.

S rozvojem technologií byly vyvinuty nové materiály, jako je keramika a hliník, které umožnily vytvářet kondenzátory s vysokou kapacitou a malými rozměry. Tento objev se stal základem pro další pokrok v elektronice a elektrotechnice.

Princip činnosti kondenzátoru a jeho vlastnosti

Akumulace náboje:

Když je na kondenzátor přivedeno napětí, jedna deska nahromadí kladný náboj a druhá záporný. K tomu dochází v důsledku pohybu elektronů: elektrony se pohybují z jedné desky na druhou a vytvářejí tak potenciálový rozdíl.

Elektrické pole:

V důsledku rozdílu potenciálů mezi deskami se tak vytváří elektrické pole. Toto pole ukládá a uchovává nahromaděný náboj, který lze využít v elektrických obvodech.

Když je kondenzátor připojen k obvodu, může se vybít a uvolnit tak svůj uložený náboj. Tento proces probíhá rychle a kondenzátor lze použít k vyhlazení pulzací napětí nebo k dočasnému uložení energie.

Kondenzátory mají řadu klíčových charakteristik, které určují jejich chování a použití v elektrických a elektronických obvodech. Podívejme se na ty hlavní:

Kapacita je hlavní charakteristikou kondenzátoru, měřená ve faradech (F). Určuje schopnost kondenzátoru akumulovat elektrický náboj při daném napětí. Čím vyšší je kapacita, tím více náboje může kondenzátor akumulovat.

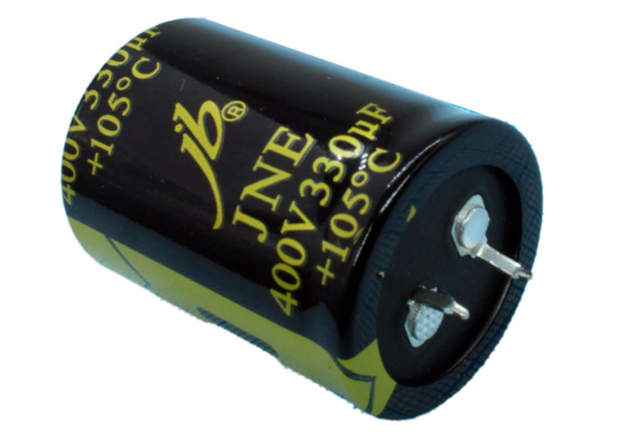

Značení elektrolytických kondenzátorů. Kapacitní charakteristiky v mikrofaradech, hodnota pracovního napětí a doporučená maximální provozní teplota jsou jasně viditelné.

2. Provozní napětí:

Provozní napětí (nebo průrazné napětí) je maximální napětí, které lze přivést na kondenzátor bez rizika poškození. Překročení této hodnoty může vést ke zničení dielektrika a zkratu.

3. Dielektrická konstanta:

Permitivita je schopnost dielektrika použitého v kondenzátoru izolovat elektrické náboje. Ovlivňuje kapacitu: čím vyšší je permeabilita, tím větší je kapacita při stejných rozměrech kondenzátoru.

4. Teplotní koeficient:

Teplotní koeficient je měřítkem toho, jak se vlastnosti kondenzátoru mění s teplotou. Různé typy kondenzátorů mají různé teplotní koeficienty, které mohou ovlivnit jejich výkon při kolísání teplot.

5. Ekvivalentní sériový odpor (ESR):

ESR je odpor, který kondenzátor klade střídavému proudu. Nízké ESR je důležité pro aplikace, které vyžadují rychlé nabíjení a vybíjení, jako jsou napájecí zdroje a zesilovače.

6. Ztráta energie:

Ztráta energie popisuje, kolik energie se ztrácí ve formě tepla při provozu kondenzátoru. Tato hodnota závisí na typu dielektrika a frekvenci signálu. Nízké ztráty jsou důležité pro zlepšení celkové účinnosti obvodu.

Polarita je kritická pro elektrolytické a tantalové kondenzátory, které mají kladný a záporný pól. Nesprávné připojení může způsobit poruchu takového kondenzátoru.

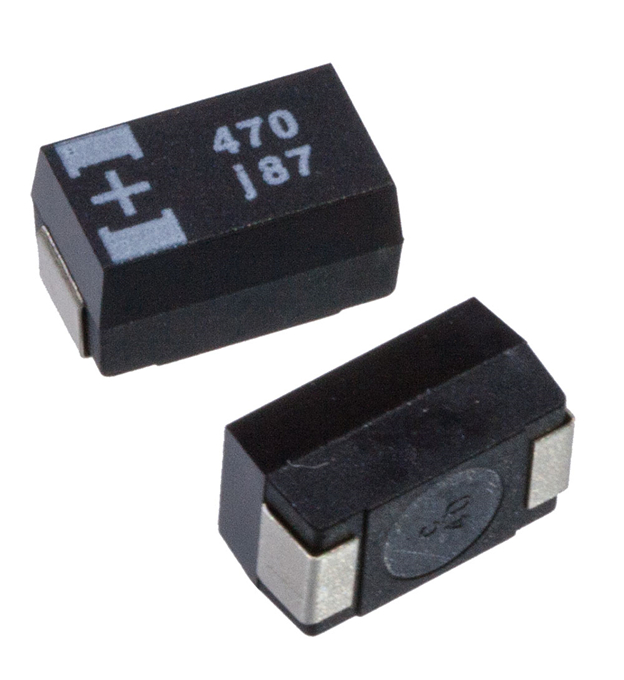

Tantalový kondenzátor. Při instalaci dodržujte polaritu!

8. Tvar a rozměry:

Tvar a velikost kondenzátoru ovlivňují jeho použití. V závislosti na provedení (plochý, válcový atd.) a rozměrech lze kondenzátory použít v různých zařízeních, od mobilních telefonů až po průmyslové systémy.

Klasifikace kondenzátorů

Kondenzátory lze klasifikovat podle různých kritérií, včetně konstrukce, dielektrického materiálu, účelu a provozních vlastností. Podívejme se na hlavní skupiny a typy kondenzátorů:

1. Podle návrhu

1.1. Ploché kondenzátory

Ploché kondenzátory se skládají ze dvou rovnoběžných desek umístěných v krátké vzdálenosti od sebe. Jedná se o nejběžnější typ kondenzátoru.

1.2. Válcové kondenzátory

Tyto kondenzátory mají válcový tvar a často se používají v rádiofrekvenčních obvodech. Mají vysokou stabilitu a dobré elektrické vlastnosti.

1.3. Kondenzátory pro mikroobvody (SMD)

Tyto kondenzátory jsou určeny pro povrchovou montáž a mají kompaktní rozměry. Díky své malé ploše a vysoké spolehlivosti se široce používají v moderních elektronických zařízeních.

2. Dielektrickým materiálem

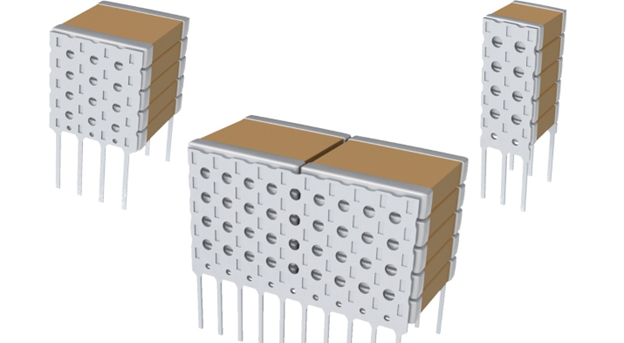

2.1 Keramické kondenzátory

Keramické kondenzátory používají jako dielektrikum keramiku. Vyznačují se nízkou kapacitou, vysokou stabilitou a nízkými ztrátami. Používají se v radioelektronice a obvodech pro zpracování signálu.

2.2 Filmové kondenzátory

Filmové kondenzátory se skládají z tenké vrstvy, která slouží jako dielektrikum. Mají vysokou stabilitu, nízké ztráty a dobrou spolehlivost při vysokých teplotách. Používají se v audio zařízeních a vysokonapěťových obvodech.

2.3. Elektrolytické kondenzátory

Tyto kondenzátory používají jako jednu z elektrod elektrolyt. Mají vysokou kapacitu, ale polaritu. Používají se v napájecích zdrojích a vyhlazovacích obvodech.

2.4. Tantalové kondenzátory

Tantalové kondenzátory jsou také polarizované a používají tantal jako anodu. Mají vysokou kapacitu v malých rozměrech a vysokou stabilitu, což je činí ideálními pro použití v kompaktních zařízeních.

3. Jak bylo zamýšleno

3.1 Vyhlazovací kondenzátory

Tyto kondenzátory se používají k vyhlazení pulzací v napájecích zdrojích. Pomáhají udržovat stabilní napětí v obvodech.

3.2. Filtrační kondenzátory

Filtrační kondenzátory se používají ve filtračních obvodech k odstranění vysokofrekvenčního šumu a pulzací, čímž je zajištěna čistota signálu.

3.3. Kondenzátory s časovým zpožděním

Používají se v obvodech, kde je nutné vytvářet časová zpoždění, například v časovačích a pulzních zařízeních.

4. Pracovním napětím

4.1 Nízkonapěťové kondenzátory

Tyto kondenzátory jsou navrženy pro provoz při nízkých napětích (až do 50 voltů). Jsou široce používány ve spotřební elektronice.

4.2 Vysokonapěťové kondenzátory

Vysokonapěťové kondenzátory mohou pracovat při napětí nad 100 voltů a používají se v průmyslových aplikacích a přenosových systémech.

5. Podle teplotních charakteristik

5.1 Nízkoteplotní driftové kondenzátory

Tyto kondenzátory si zachovávají své vlastnosti i při změnách teploty, což je činí ideálními pro přesné aplikace.

5.2 Kondenzátory pro extrémní teploty

Navrženo pro provoz za vysokých i nízkých teplot. Používá se v leteckém a vojenském průmyslu a elektronice.

Tipy pro výběr kondenzátorů

Výběr kondenzátorů při vytváření elektronických a elektrických obvodů vyžaduje zohlednění několika faktorů. Zde jsou ty hlavní:

1. Vypočítejte kapacitu

Je nutné, aby kapacita kondenzátoru odpovídala charakteristikám ostatních součástí obvodu. Při výpočtu potřebné kapacity je třeba zohlednit i požadavky na filtrování a časová zpoždění.

2. Uvažte napětí v obvodu

Při výběru kondenzátorů je lepší dát přednost těm, jejichž deklarované pracovní napětí překračuje maximální napětí ve vašem obvodu. Tím se zvýší celková spolehlivost obvodu a zabrání se riziku poruchy.

3. Vyberte typ kondenzátoru podle schématu

Elektrolytické kondenzátory jsou vhodné pro obvody s vysokou kapacitou a nízkou frekvencí. Mějte však na paměti, že mají polaritu.

Keramické se používají ve vysokofrekvenčních obvodech a mají nízké ztráty.

Filmové se vyznačují spolehlivostí a stabilitou provozu. Zpravidla se používají v audio zařízeních i v moderních napájecích zdrojích.

4. Zvažte teplotní charakteristiky

Teplotní rozsah, ve kterém bude obvod pracovat, je důležitým faktorem při výběru kondenzátorů. Vždy používejte součástky se správnými specifikacemi pro provozní podmínky zařízení.

5. Zkontrolujte ESR

Ekvivalentní sériový odpor (ESR) je důležitý pro obvody, které vyžadují rychlé nabíjení a vybíjení. Je také nutné zajistit, aby energetické ztráty byly v rámci celkových systémových požadavků.

6. Zvažte rozměry

Věnujte pozornost velikosti a tvaru kondenzátoru, zejména pokud je prostor omezený. SMD kondenzátory mohou být dobrou volbou pro kompaktní zařízení.

7. Ujistěte se, že máte certifikáty

Vyberte si kondenzátory od spolehlivých výrobců s příslušnými certifikáty kvality. Tím zajistíte dlouhodobý provoz součástí s vlastnostmi deklarovanými výrobcem.

8. Zvažte provozní podmínky

V případech, kdy budou kondenzátory používány při zvýšených teplotách, vlhkosti a prašnosti, je nutné vybrat modely, u kterých výrobce výslovně uvedl odolnost vůči takovým podmínkám.

9. Zvažte polaritu

Abyste předešli poškození, dbejte při zapojování elektrolytických a tantalových kondenzátorů na správnou polaritu.

10. Selektivní test

Pokud je to možné, otestujte náhodné kondenzátory, abyste se ujistili, že splňují specifikace a požadavky vašeho systému.

Několik doporučení pro provoz kondenzátorů

Vyvarujte se mechanickému poškození

S kondenzátory zacházejte opatrně, abyste předešli mechanickému poškození. Zabraňte pádům a nárazům, které by mohly poškodit jejich kryt.

Omezte vystavení vysokému napětí

Nepřekračujte maximální provozní napětí kondenzátoru. Použití vyššího napětí, než je specifikováno, může způsobit poruchu a poškození zařízení.

Sledujte životnost

Zvláště v kritických systémech berte v úvahu životnost kondenzátorů. Pravidelně kontrolujte jejich stav a v případě potřeby je vyměňte.

Zajistěte správnou instalaci

Při instalaci kondenzátorů se ujistěte, že jsou bezpečně upevněny a správně připojeny. Použijte vhodné montážní prvky.

Zvažte podmínky vybíjení

Vyhněte se rychlému vybíjení kondenzátorů v obvodech s nízkým odporem, mohlo by dojít k jejich poškození. Pro regulaci rychlosti vybíjení použijte rezistory.

Zkontrolujte těsnost

Pravidelně kontrolujte kondenzátory, zda nedochází k únikům nebo ke změnám jejich stavu. Úniky mohou naznačovat vnitřní poškození.

Pracujte v bezpečném prostředí

Při práci s kondenzátory, zejména ve vysokonapěťových obvodech, dbejte na vlastní bezpečnost: používejte ochranné brýle a rukavice, vyvarujte se zkratů.

Neodpájejte, pokud to není nutné.

Pokud kondenzátor nevyžaduje výměnu, zkuste jej neodpájet, mohlo by dojít k poškození vnitřních spojů.

Od prvních experimentů s elektřinou až po moderní technologie urazil kondenzátor dlouhou cestu a stal se jednou z klíčových součástí elektroniky. Dnes se kondenzátory používají v nesčetných zařízeních, od mobilních telefonů až po vysokorychlostní počítače, a jejich role v našem světě stále roste.

Dodržování našich doporučení pro výběr a správný provoz pomůže zajistit spolehlivý provoz kondenzátorů a prodloužit jejich životnost. Je důležité si uvědomit, že kondenzátory jsou kritickými součástmi elektrických obvodů a jejich správný provoz hraje klíčovou roli v celkové spolehlivosti zařízení.
