Držák pro úhlovou brusku vyrobený z stabilizátoru

Po opravě vozu zůstávají opotřebované díly a sestavy, nevhodné pro přímé použití, které však mají určitou hodnotu, jak materiálem, tak zbytkovou funkčností.

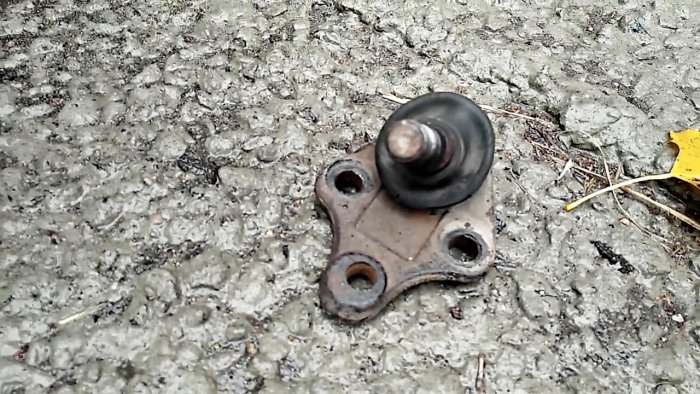

Výjimkou v tomto ohledu není ani kulový kloub předního zavěšení osobního automobilu, vyrobený z kvalitní oceli a zachovávající pohyblivost v kloubu. Pokud vás nenapadají žádné nápady, jak jej v budoucnu použít, můžete se podívat na různé zdroje a najít pro vás vhodnou a užitečnou možnost.

Nyní zvážíme možnost využití starého opotřebovaného kulového kloubu jako pohyblivého držáku se třemi stupni volnosti pro uchycení úhlové brusky. Co k tomu potřebujeme mít k dispozici?

By potřeboval

• zámečnický svěrák;
• svařovací stroj;
• úhlová bruska;
• kladivo;
• klíče;
• šestihranný adaptér s vnitřním závitem;
• šroub nebo svorník, podložky (ploché a ryté) a matice;
• vrták s vrtákem a bitem ve tvaru kříže;
• šrouby s širokými podložkami.

Vytvoření pohodlného držáku

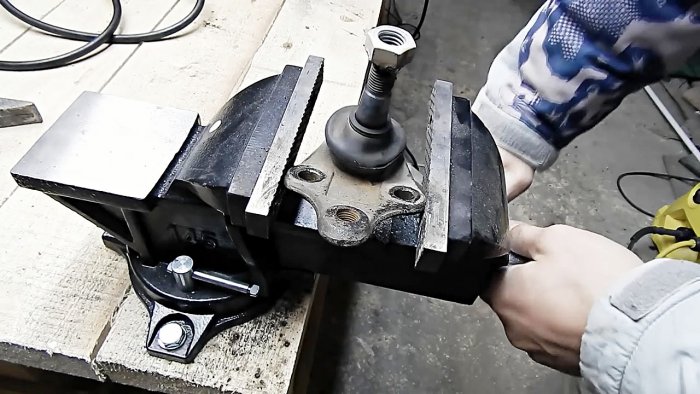

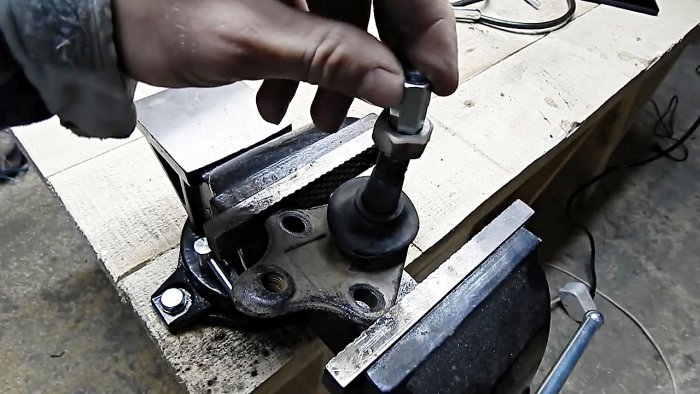

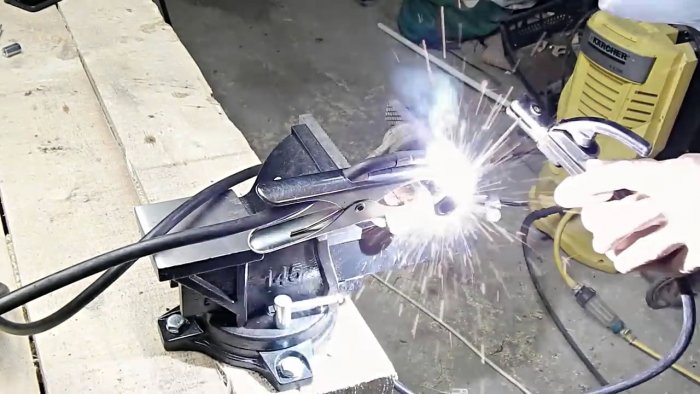

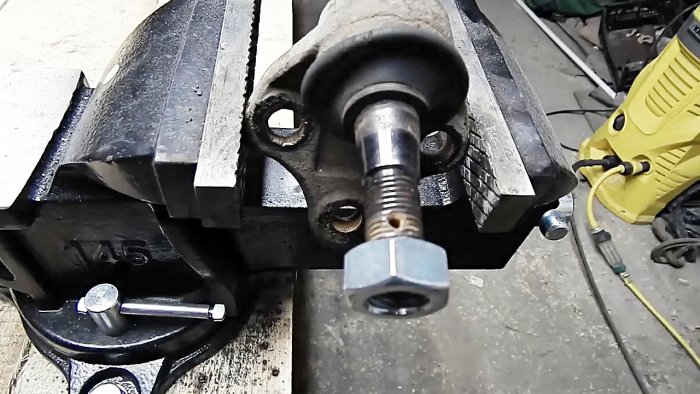

1. Kulový kloub upneme do svěráku, na závit našroubujeme „originální“ matici, pokud zůstane neporušená, nebo vybereme podobnou. Pomocí svářečky navaříme matici na čep, abychom vytvořili pevné, trvalé spojení. Chcete-li to provést, přiklepněte svar, abyste odstranili vodní kámen, a v případě potřeby oslabená místa znovu svařte.

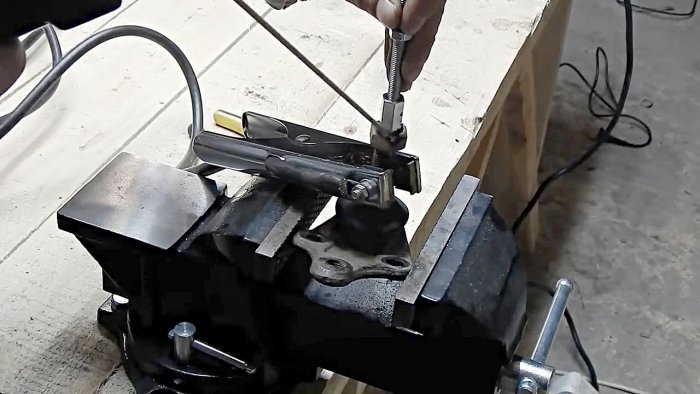

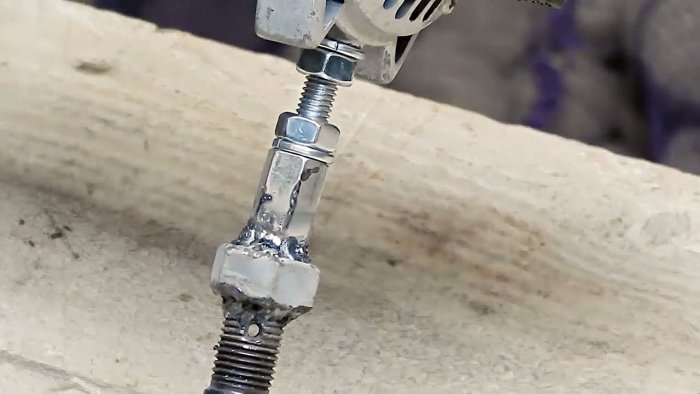

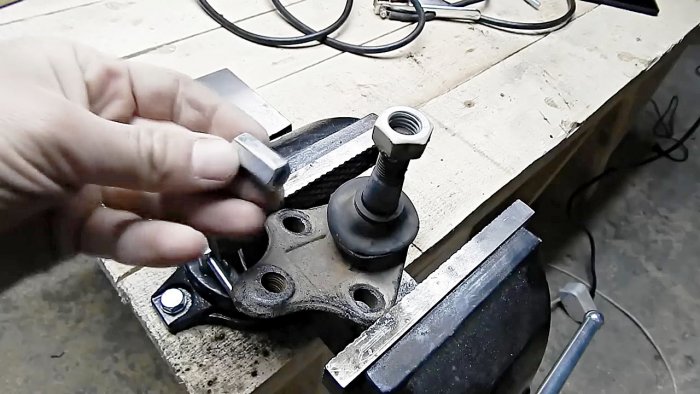

2. Poté vezmeme šestihranný adaptér s vnitřním závitem, jehož vnější velikost je srovnatelná se závitovým otvorem v matici. Přivaříme jej k matici a držíme za tyč zašroubovanou do adaptéru.

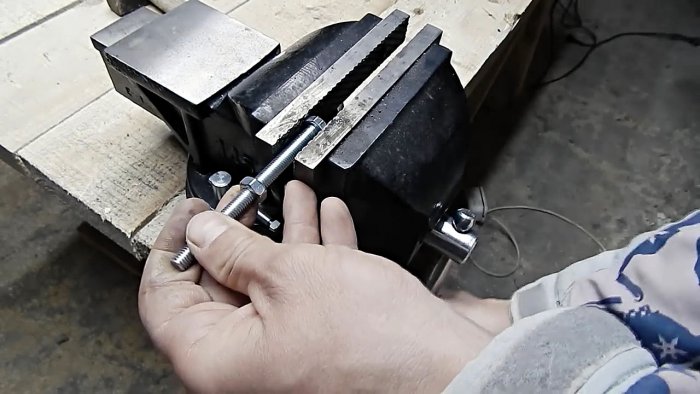

3. Čep nebo čep dále upneme do svěráku a zkrátíme z hlavové strany bruskou na požadovanou délku, přičemž na jednom konci ponecháme část se závitem, který velikostně odpovídá vnitřnímu závitu adaptéru.

4. Modernizovaný kulový kloub upevníme na plochu pracovního stolu v místě, které bude vhodné pro budoucí práci s úhlovou bruskou s přihlédnutím k dosahu držáku a hmotnosti úhlové brusky.

K tomu pomocí montážních otvorů kulového kloubu jako označení provrtáme základnu pomocí vrtačky a vrtáku vhodného průměru a délky.
Pomocí stejného vrtáku a vrtáku ve tvaru kříže zašroubujeme šrouby se širokými podložkami do dřevěné základny pracovního stolu se zaměřením na dříve vyvrtané otvory a odpovídající umístění téměř hotového držáku.
Zkontrolujeme pevnost upevnění kulového kloubu k povrchu pracovního stolu a případně dotáhneme šrouby, dokud nedosáhneme požadovaného výsledku.

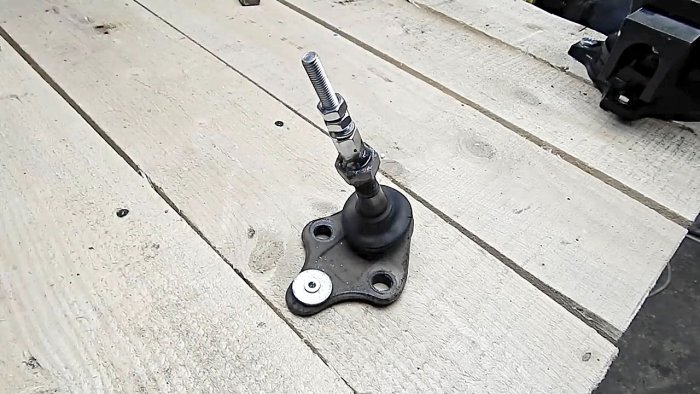

5. Do adaptéru shora našroubujte závitovou tyč, na kterou jsou předem umístěny dvě gravírovací podložky a matice.

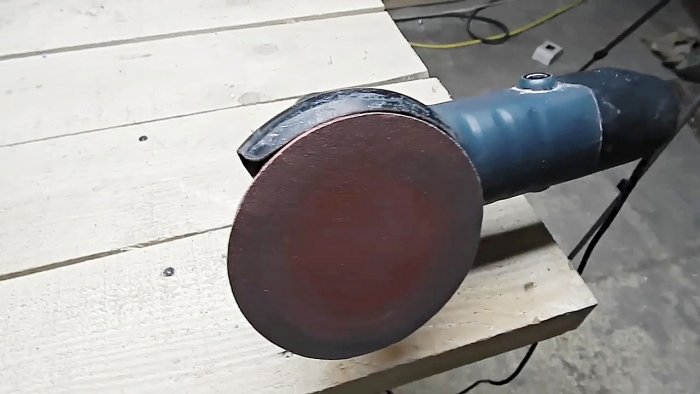

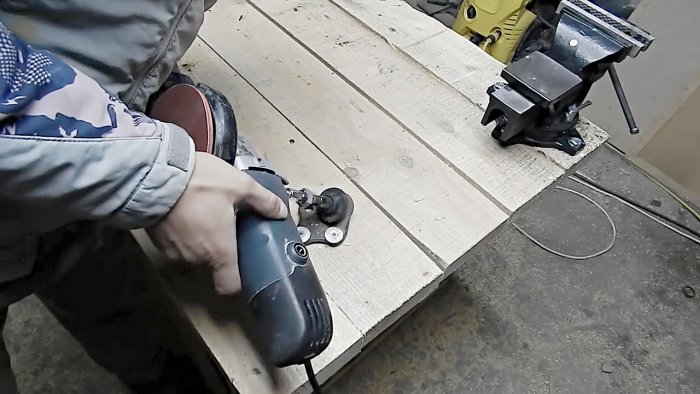

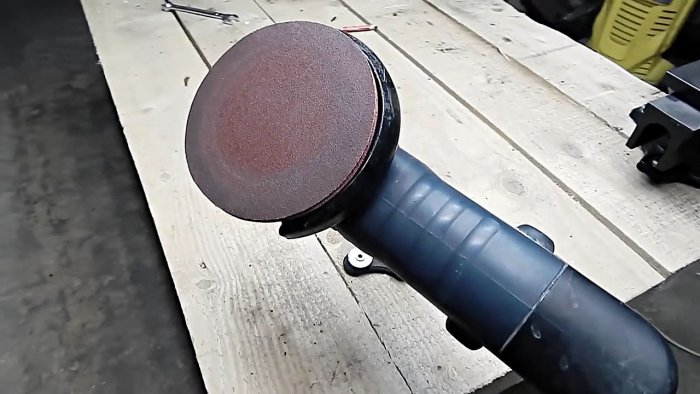

6. Nyní zbývá pouze zašroubovat tyč do závitového otvoru na zadní straně těla úhlové brusky, kde byla předtím rukojeť, a matice bezpečně utáhnout příslušným klíčem.

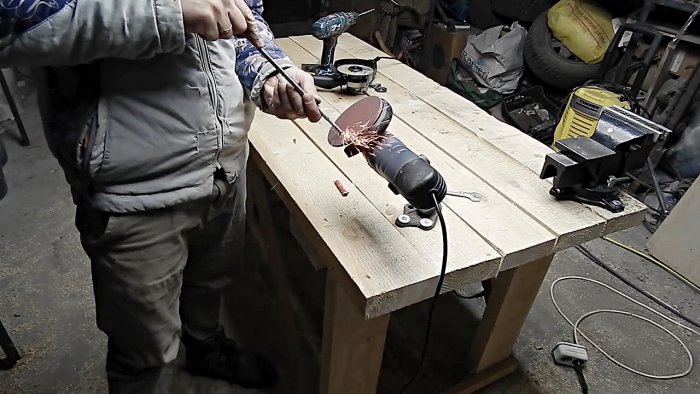

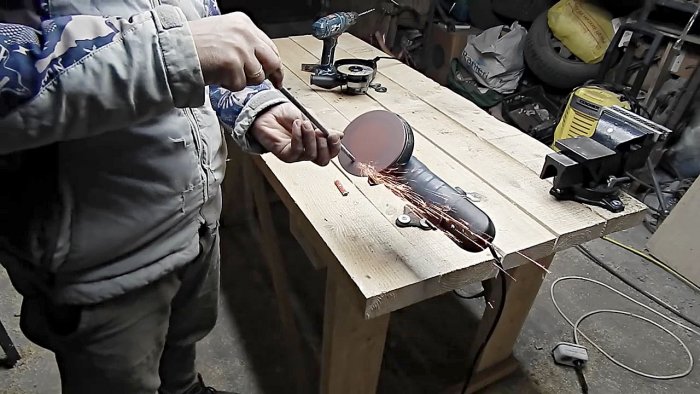

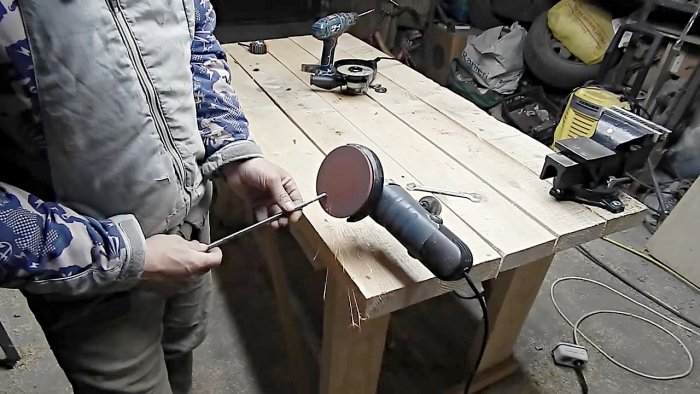

Tento typ nástavce brusky vám uvolní ruce a umožní umístit nástroj do libovolné polohy, která bude nejvhodnější pro provádění konkrétní operace při práci s kovem a jinými materiály.

Může se stát, že hmotnost úhlové brusky překročí třecí sílu v kulovém kloubu, zvláště pokud je silně opotřebovaný. V tomto případě nelze dosáhnout očekávaného výsledku – upevnění nástroje v požadované poloze.
Tento zásadní problém lze ale snadno odstranit. Nejjednodušší možnost: otočte kulový kloub a cíleně několikrát udeřte do těla kladivem, čímž dojde k jeho deformaci. V důsledku toho bude stlačovat kouli prstu pevněji a zvýšit třecí sílu ve spojení.

Další verze zvýšení výkonu našeho domácího držáku je technicky kompetentnější. Je nutné vyvrtat dno pouzdra kulového kloubu, vyříznout do něj závit a zašroubovat vhodný šroub. S jeho pomocí můžete nastavit třecí sílu v držáku a dokonce jej zafixovat v požadované poloze.

Podívejte se na podrobné video

Bruska je považována za jeden z nejvíce nepostradatelných nástrojů v mnoha průmyslových odvětvích, protože její rozsah použití je poměrně široký. Všestrannost této jednotky umožňuje brousit, loupat, řezat a dokonce leštit různé povrchy a předměty. Každý muž si může samostatně vyrobit kvalitní stojan na úhlovou brusku, díky kterému bude možné bez problémů řezat jakýkoli obrobek s dokonale hladkými hranami.

Hlavní výhody

Poměrně často se domácí řemeslníci potýkají se situací, kdy potřebují rovnoměrně řezat obrobky. Přestože je mlýnek nepostradatelným nástrojem v domácnosti, princip jeho fungování je monotónní. Může být extrémně obtížné udržet váhu této jednotky v jedné ruce po dlouhou dobu a snažit se provádět řezy co nejrovnoměrněji. V tomto případě řemeslníci často mají nápad vyrobit pro něj odolnou a stabilní podporu.

Aby výsledek překonal všechna očekávání, musíte vyrobit vysoce kvalitní spojovací prvky a připravit všechny potřebné materiály: malé dřevěné bloky a překližku. Právě tyto detaily pomohou k trvalé instalaci stojanu na rovnou rovinu. Po vyrobení takového držáku pro úhlovou brusku vlastníma rukama už odborník nebude muset držet nástroj zavěšený a obávat se, že brusný kotouč vyletí. Tato situace je plná vážných zranění.

Mezi hlavní výhody takového stojanu patří:

• Mistr má vždy možnost umístit brusku do požadovaného úhlu.
• Obrobek lze upevnit v nejvhodnější poloze. Pro tyto účely se používá svěrák, který pomáhá řezat obrobky požadované velikosti.
• Vytvořením domácího stojanu na úhlovou brusku vlastníma rukama můžete rychle a přesně řezat lehké kovy: keramické dlaždice, hliníkové profily, kovové rohy.
• V krátké době bude master schopen vyrobit požadovaný počet polotovarů.
• V případě potřeby je k provádění určitých úkolů implementován vertikální pohyb dílů. Hlavním nástrojem je v tomto případě úhlová bruska (úhlová bruska).
• Produktivita práce se výrazně zvyšuje.
• Provoz takových regálů se vyznačuje vysokou úrovní bezpečnosti.
• Garantovaný vysoký stupeň stability otočného držáku.
• Není potřeba držet v rukou těžký nástroj.
• Rizika případného vypadnutí nebo vyklouznutí mlýnku z rukou jsou zcela minimalizována.

Navzdory všem výhodám si začínající řemeslníci často kladou otázku, zda jim domácí stroj na upevnění úhlové brusky umožní hladké řezání kovu. Koneckonců, rychlost otáčení a frekvence tohoto nástroje jsou pro lidské oko jednoduše nepolapitelné. Samozřejmě je mnohem snazší koupit hotový stroj ve specializovaném obchodě, ale také je třeba vylepšit továrně vyrobená zařízení (například Metabo). Koneckonců, všechny jsou vyrobeny z tenkého kovu, a proto jsou považovány za chatrné a krátkodobé.

Dnes si můžete vyrobit stojany pro úhlovou brusku vlastníma rukama podle výkresů, které naznačují absolutně všechny nuance pracovního procesu. Díky tomu se mnoho řemeslníků stále častěji rozhoduje samostatně vytvářet příslušenství pro úhlové brusky.

Příslušenství

Než začnete, musíte se rozhodnout, který domácí design je vhodný pro určité provozní podmínky. Pro sestavení vysoce kvalitního rámu je nejčastěji nutné připravit následující díly:

• Šrouby pro bezpečné upevnění.
• Tvrdé dřevo, které vydrží jakékoli zatížení na něj kladené, aniž by se během provozu deformovalo.
• Klíče.
• Kovové rohy.
• Upevňovací materiály.
• V některých případech může být zapotřebí dřevotříska.
• Pro pevné a spolehlivé upevnění úhlové brusky je vhodná profilovaná kovová trubka.
• 12V relé.
• Nástroje pro upevnění šroubových spojů.
• Vrtat.

Rovněž stojí za zvážení, že pouze držák, který byl sestaven pomocí svařovacího stroje, bude mít nejvyšší pevnostní charakteristiky. Ale právě díky šroubům můžete vytvořit skládací konstrukci, kterou lze přesunout na jakékoli jiné místo.

Možnosti fixace nástroje

Mnoho odborníků tvrdí, že neexistuje lepší způsob, jak zajistit obrobek, než známý neřest. Použití tohoto zařízení zajišťuje, že riziko zranění bude sníženo na nulu, i když se brusný kotouč roztříští na malé kousky. Zvláštní pozornost je třeba věnovat rotačnímu typu svěráku, na jehož základně jsou speciální podélné drážky. Pokud se řemeslníkovi podaří provést správný šikmý řez, pak bude možné dosáhnout výrazného zvýšení funkčnosti zařízení.

Čtěte také: Jak vyrobit univerzální spárovací tloušťkovač vlastníma rukama

Nejprve musíte připravit pevné upevnění v souladu s výkresy stojanu pro úhlovou brusku. Vlastními rukama si můžete postavit jedinečné zařízení pro úhlovou brusku, která se musí skládat z následujících prvků:

• Pružina poskytující protizávaží.
• 2 trubky ve formě ložisek.
• 2 metry profilové trubky.
• Kovový plech pro vytvoření pevného základu.
• 2 šrouby.

Regál si můžete postavit z nejběžnějších materiálů, které lze nalézt téměř v každé garáži a soukromém domě. Bez svářečky se samozřejmě neobejdete. Navzdory tomu bude takový stojan nejen vysoce kvalitní, ale také bude stát mnohem méně než zakoupený produkt. Pro pohodlnější používání přístroje lze jeho rám vybavit ergonomickou rukojetí. V tomto případě je vhodná jednoduchá trubka, která se připevňuje pomocí svářečky.

Ti řemeslníci, kteří se nechtějí dlouho pohrávat s obrobky, mohou použít běžné ochranné pouzdro. Stačí do něj udělat potřebné otvory a připevnit mlýnek. K upevnění jsou vhodné šrouby se samojistnými maticemi. Nakonec musí být celá konstrukce připevněna k rámu.

Vysoce kvalitní protizávaží s tlumičem

Bezpečnost používání postele do značné míry závisí na protizávaží. Za nejpraktičtější se považuje možnost, kdy se nástroj v okamžiku spouštění automaticky přesune do svislé polohy, čímž se zastaví jakékoli řezné manipulace. Bude to nejen velmi pohodlné, ale také bezpečné. Nejjednodušším způsobem je instalace pružinového mechanismu, který musí být vybrán v souladu s charakteristikami úhlové brusky. Samotný design bude kompaktní a efektivní.

Čtěte také: Fréza na kov do vrtačky jako náhrada za frézku

Skvělý nápad je, když je stojan vybaven výkonnými tlumiči, které zajistí plynulý pohyb nářadí. Takovou jednotku zvládne i začátečník.

Sestavení konstrukce

Když se mistr rozhodne vyrobit stativ pro úhlovou brusku sám, pomůže to vyhnout se mnoha nákladům, protože tovární modely jsou drahé a mají krátkou životnost. Dobrý výsledek však také závisí na přítomnosti základních dovedností:

• Schopnost ovládat úhlovou brusku a domácí svářečku.
• Pečlivě vyvrtejte otvory.
• Mějte trochu volného času a trpělivosti.

Aby regál splnil všechny provozní požadavky, musí jeho montáž probíhat v přísném pořadí. V závislosti na osobních preferencích může mistr vyvinout vlastní výkres, který bude odpovídat konkrétnímu modelu úhlové brusky, nebo může použít hotové výkresy. Kromě toho musíte před jakoukoli manipulací zkontrolovat pracovní stav hlavní jednotky. Pokud funguje špatně a často se porouchá, není třeba pro něj stavět výkonný rám.

Odborníci tvrdí, že postup montáže stojanu úhlové brusky je následující:

• Zpočátku je třeba připravit kovovou trubku, která musí být pečlivě rozřezána na kusy určité délky. Všechny manipulace musí odpovídat použitému výkresu.
• Na vyznačených místech vyvrtejte malé otvory.
• V této fázi vytvořte horní a dolní rámy.
• Svařte kovové polotovary svářečkou nebo je našroubujte na šroubové spoje.
• Vezměte si předem připravený plech nebo dřevotřísku.
• V závislosti na průměru stojanu vyřízněte pracovní plochu.
• Hotový povrch položte na spodní plošinu pracovní plochy.
• Vše zajistěte šrouby.
• Držák připevněte ke svislému rámu tak, aby byl volný kyvadlový typ otáčení.
• Opatrně nainstalujte přesnou pružinu, která pokaždé vrátí úhlovou brusku do původní polohy.
• Jeden konec pružiny by měl být upevněn na horní části konce, ale druhý konec na držáku.
• Je čas vzít 12 V relé, které pomůže zvýšit úroveň pohodlí při práci s úhlovou bruskou. Mělo by být umístěno tak, aby bylo během provozu pohodlné dosáhnout na tlačítko.
• Pečlivě zkontrolujte stav elektroinstalace a zkontrolujte její funkčnost.
• V dílně nezapomeňte vyčlenit samostatnou zásuvku pro používanou postel.
• Vezměte si kvalitní barvy, laky a primery, abyste jimi vytvořené zařízení zcela zakryli. Tyto manipulace pomohou dát produktu dokončený a působivý vzhled. Kromě toho ochranný nátěr základního nátěru ochrání stojan před negativními účinky koroze.
• V této fázi zbývá pouze vybavit konstrukci pohyblivým pravítkem a speciálním omezovačem.
• Zkontrolujte funkčnost hotového rámu, spusťte úhlovou brusku na volnoběh.

Čtěte také: Masky a ochranné brýle pro práci s úhlovou bruskou

Po dokončení každého z výše uvedených bodů můžete bezpečně zahájit hlavní práci – řezání kovových dílů.

Bezpečnostní opatření

Vždy byste měli pamatovat na to, že stojan musí být pevně připevněn k rámu. Abyste se chránili před zraněními a nehodami, musíte dodržovat následující základní doporučení:

• Napájecí kabel je nejlepší zajistit pomocí plastových spon, aby se vám nezamotal pod nohy a při aktivním používání náhodou nespadl pod řezací nástroj.
• Kabel od úhlové brusky musí být bezpečně připevněn k pohyblivé části stojanu.
• Při práci je vhodné používat speciální ochranné brýle, aby se mikroskopické částice kovu nedostaly do očí.
• Před spuštěním jednotky musíte pečlivě zkontrolovat řezné kolo brusky, zda není třísky a poškozené.

Dnes existuje mnoho ochranných prvků, které lze vyrobit i doma. Pokud jde o optimální velikost stativu, je lepší dát přednost těm modelům, které odpovídají průměru použitého disku. Všechny části rámu musí odpovídat značce použité úhlové brusky.

Odborníci tvrdí, že je dobré pracovat za kyvadlovým stojanem, který zjednodušuje proces řezání kovových obrobků. Kromě toho je kyvadlový systém navržen tak, aby jej bylo možné použít k rychlé a efektivní realizaci úkolů jakékoli složitosti. Výroba takového zařízení doma je poměrně jednoduchá. K tomu je třeba vzít: vysoce kvalitní kovový profil, pružinu, svařovací stroj, kyvadlo a rohy.

Zvláštní pozornost by měla být věnována železnému stolu, na který řemeslníci nejčastěji instalují strukturu, kterou vytvořili. Je třeba zkontrolovat stabilitu, spolehlivost a nestabilitu. Kromě toho by se v procesu výroby i těch nejmenších částí stojanu nemělo zapomínat na bezpečnostní opatření.
