Co dělat s větví?

Odbočka se provádí bez umístění dalších podpěr, pokud vzdálenost od jejího začátku k vnitřnímu vedení není větší než 25 m.

K provedení odbočky je nejlepší použít izolované dráty, pokud se však pro tento účel rozhodnete použít neizolované dráty, pak je to také docela přijatelné. V tomto případě budete muset na každý drát nasadit měkkou izolační trubici.

Pokud je délka větve větší než 25 m, musíte přemýšlet o tom, kde budou instalovány další podpěry. V tomto případě je nutné natáhnout neizolovaný drát od vnitřních vedení k poslední podpěře a izolovaný drát od poslední podpěry ke stěně budovy.

Nejlepší je pevně připevnit nosný kabel a připojit jej k nulovému vodiči (obr. 8).

Obr. 8. Odbočka z vnitřních vedení drátem s nosným kabelem:

_{1 — přídavný izolátor; 2 — kabel; 3 — odbočné dráty; 4 — uzemnění kabelu; 5 — nulové jádro; 6 — izolátor pro vodiče venkovního osvětlení}

Jaká bezpečnostní opatření jsou přijata při výrobě větve?

Z bezpečnostních důvodů musí být na stěnách budovy umístěny izolátory. Pokud jsou vodiče označeny ABTV nebo AVTU, pak pro ně musí být použit jeden izolátor. K němu bude připevněn nosný kabel.

Jinak se izolátory osazují podle počtu vodičů: instalují se dva izolátory v případě jednofázového vstupu a čtyři v případě třífázového vstupu.

Kromě toho musí být vzdálenost 6 m nebo více od odbočovacích drátů k zemi, pokud drát bude procházet přes vozovku. Pokud kříží cestu pro pěší, pak může být výška o něco nižší – 3,5 m, ale samotné izolátory musí být instalovány na stěně ne níže než 2,75 m (obr. 9).

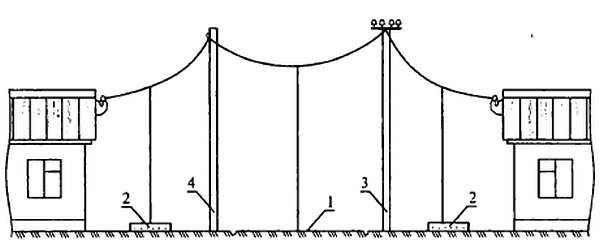

Obr. 9. Normalizované vzdálenosti větví od vnitřních vedení:

_{1 — vozovka; 2 — stezka pro pěší; 3 — podpora vnitřní linky; 4 – dodatečná podpora}

Je zcela přijatelné instalovat izolátory vedle sebe nebo jeden pod druhý. Také by měl být určitý odstup k vyčnívajícím prvkům budovy, například ke střeše nebo okapu – 20 cm nebo pokud možno více (obr. 10).

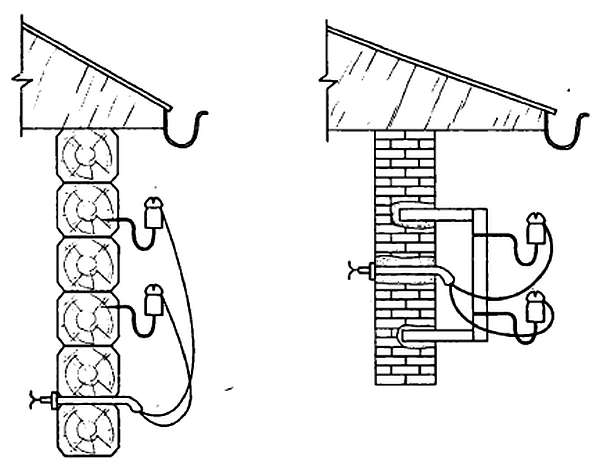

Obr. 10. Upevnění izolátoru průchodky na dřevěné a kamenné zdi

Jak správně připevnit izolant na zeď?

Nejprve se izolátory spojí s háčky a toto spojení by mělo být co nejpevnější. Poté jsou háčky namontovány na vnější stěnu.

Pokud je budova vyrobena z betonu nebo cihel, musíte pro každý háček vytvořit speciální hnízdo, jehož hloubka by měla být 100 mm nebo o něco více. Poté se do vzniklého otvoru vloží háček s izolátorem a otvor se utěsní cementovou maltou.

Pokud jsou stěny dřevěné (nezáleží na tom, zda jsou z prken nebo kulatiny), musíte vyvrtat otvor pro hák a poté jej přišroubovat. Pokud mají stěny vašeho domu rámovou výplň, nepálené konstrukce, pak je potřeba háčky umístit na dřevěný trám tloušťky od 70 do 100 mm. Připevňuje se k vnější stěně pomocí šroubů nebo trnů. V některých případech je nutné stěnu dodatečně vyztužit deskami. To se provádí zevnitř a pak je k této desce připevněn nosník přes vnější tenkou stěnu.

Přečtěte si více

Co dělat, když jsou ryby v akváriu pokryty bílým povlakem?

Jaké kabely jsou vhodné pro zhotovení větve?

Pro stavbu odbočné konstrukce je nutné použít kabel s měděnými vodiči (VVG, PVG a některé další), jehož průřez by měl být 2,5 mm2. K tomuto účelu lze použít i kabel s hliníkovými vodiči (AVVG, APVG), ale v tomto případě by měl být jeho průřez větší – asi 4 mm2.

Jak správně položit kabel?

Kabel je veden podél nosného sloupku. V horní části podpěry lze kabel volně položit na držáky. Pokud je umístěn ve výšce menší než 1,5 m, měl by být umístěn v potrubí. Od poslední podpěry je kabel veden pod zemí potrubím tak, aby šel pod zem do budovy a u budovy samotné jde ven. Musí být provedeno v hloubce nejméně 70 cm.

Chcete-li to provést, musíte vykopat příkop o něco hlouběji a naplnit jej zeminou, která by neměla obsahovat strusku, kameny nebo stavební suť. Poté je tam umístěna trubka s kabelem, která je nahoře pokryta zeminou. Pokud se v budoucnu plánuje provádět výkopové práce v oblasti tohoto místa, musí být na zásypovou vrstvu položeny betonové dlaždice nebo cihly. Poté se odbočné vedení vloží přímo do budovy. Jak to udělat správně, je znázorněno na obr. 11.

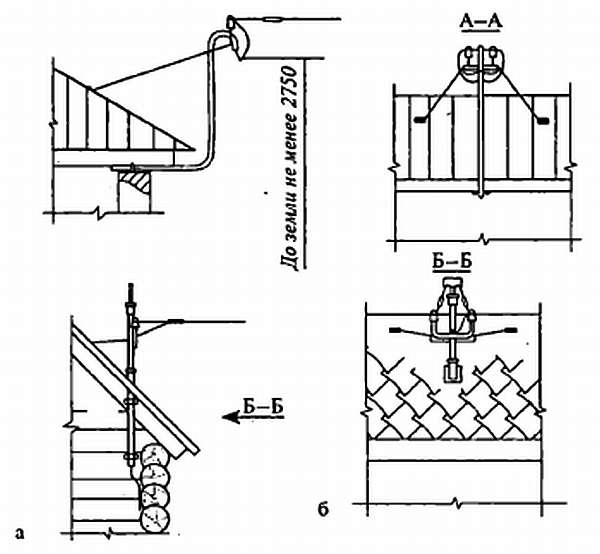

Obr. 11. Vstup do budovy přes potrubní stojany:

_{а — přes střechu; б – přes zeď}

Jak správně přebrousit?

Pokud je nutné provést ochranné uzemnění elektrického přijímače, budete muset nulový vodič znovu uzemnit. Je docela možné se bez toho obejít, ale to lze provést pouze tehdy, pokud je opětovné uzemnění umístěno na podpěře vnitřních vedení a délka takové větve nepřesahuje 10 m.

Potřeba opětovného uzemnění na vnitřním vedení musí být určena přítomností zemnícího spojení, ke kterému musí být připojen neutrální vodič, stejně jako háčky nebo kolíky izolátoru.

Zemnící vedení musí být položeno podél podpěrného sloupku k uzemňovacímu spínači. Kromě toho délka uzemňovacích prvků, celkový počet tyčí nebo trubek, jakož i hloubka, ve které by měly být umístěny, přímo závisí na vlastnostech půdy a hladině podzemní vody.

Velmi často musí elektrikáři připojit elektroinstalaci ke stávajícímu vedení procházejícímu v relativní blízkosti. Jinými slovy, je to nutné vytvořit drátěnou větev.

Příkladem může být připojení soukromého domu k venkovnímu vedení 0,4 kV nebo připojení elektrického panelu bytu k přístupovým elektrickým stoupačkám. V obou těchto případech vede pravděpodobně vedení velmi blízko – tady jsou vzácné 220 nebo 380 voltů s potřebnou výkonovou rezervou, co by kamenem dohodil. Jak se k nim ale připojit?

Vzhledem k tomu, že tento problém je rozšířený a je již dlouho znám, již se nahromadilo poměrně mnoho možností, jak jej vyřešit, a v tomto článku se je pokusíme podrobně zvážit.

Úplně první způsob, jak vytvořit větev, která vás napadne, je starý dobrý twist. Zde není třeba dělat záludnosti – pokud je vodič izolován (například SIP), pak se v místě kontaktu odizoluje a odbočné vedení se kolem něj omotá velkým počtem závitů, aby byla zajištěna velká kontaktní plocha .

Přečtěte si více

Jak daleko od stěny by měl být krb umístěn?

Samozřejmě, že ti, kteří se rozhodnou kroutit, budou muset vzít v úvahu následující:

– v knize posvátné pro každého elektrikáře – PUE – mluví krajně nesouhlasně o zvratech a prakticky je proklínají. Proto elektrikář, který provedl kroucení, přebírá zvýšenou odpovědnost;

— kroucení je možné pouze tehdy, je-li materiál hlavního a vedlejšího drátu stejný. Tedy měď – na měď, hliník na hliník. Jinak kroucení nebude trvat dlouho a může způsobit nejvážnější problémy;

— kroucení se vyplatí, pokud jste si jisti, že to uděláte dobře a kvalitně. Pokud pochybujete o svých zkušenostech a kvalifikaci, použijte speciální stisky nebo podložky.

Rýže. 1. Univerzální odbočná svorkovnice DKS

Podložky jsou schváleny PUE. Je zde ale také několik „ale“. Aby bylo možné použít svorkovnici, musí být hlavní vodič přeříznut. To je zcela nežádoucí. Za druhé, svorkovnice – Jedná se o šroubový spoj, který vyžaduje systematickou údržbu a tah kontaktů.

To také není příliš pohodlné. Za třetí, svorkovnice není prakticky ničím chráněna ani před srážkami, ani před mechanickými vlivy. Spolehlivost spojení odbočky se svorkovnicí je zkrátka velmi nízká. Proto je lepší použít mačká větev.

A takové komprese jsou k dispozici v poměrně velkém sortimentu. Nejoblíbenější z nich jsou tzv „ořechy“. Jejich provedení je následující: hlavní a odbočný drát jsou přitlačeny z různých stran na kontaktní desku z eloxované oceli pomocí čtyř šroubů a desek s drážkami. Celý tento „sendvič“ je uzavřen karbolitovým tělem, které je utaženo dvěma pružnými kroužky.

Rýže. 2. Zmáčknutí větví („Ořechy“)

Označení „matic“ zahrnuje písmeno „U“ a třímístné nomenklaturní číslo. Matice jsou dobré, protože umožňují připojit hliníkové a měděné dráty, protože konstrukce těchto svorek vylučuje jejich přímý kontakt – ocelová matrice je „prostředníkem“. Kromě toho pro spojení s maticemi nemusí být hlavní vodič řezán a průřezy připojených vodičů mohou být velmi odlišné: od 4 do 150 m1,5. mm. pro hlavní drát a od 120 do XNUMX mXNUMX. mm. pro pobočku.

„Ořechy“ jsou samozřejmě dobré, ale chtěl bych víc. Zejména není příliš vhodné, že pro připojení vodičů musí být zbaveny izolace. A instalace „matic“ pod napětím je nejen nepohodlná, ale je prostě nebezpečná. Kromě toho stupeň ochrany komprese „matice“ před vnějšími vlivy často ponechává mnoho přání – pouze IP20.

Výše uvedené nevýhody jsou zdarma piercingové svorky. Tyto svorky jsou utěsněné a nevyžadují odizolování hlavního vodiče, což znamená, že nezhoršují jeho výkon. Celé tajemství je ve speciálních upínacích deskách se zuby, které dokážou prorazit izolaci a zajistit elektrický kontakt s drátem.

Síla utažení přítlačných šroubů se nastavuje odlamovací šestihrannou hlavou, což znamená, že propichovací spony jsou určeny k jednorázovému použití. Hlavy upínacích šroubů jsou elektricky izolovány od kontaktních desek, takže propichovací svorky lze instalovat i pod napětím. Nejčastěji se takové svorky používají při instalaci nadzemních vedení s drátem SIP.

Přečtěte si více

Proč má koza bouli ve vemeni?

Rýže. 3. Utěsněná propichovací svorka ZPO

Při instalaci odbočných vedení v dílně nebo obytné budově může být logičtější použít svorky typu OB. Dalo by se jim také říkat „piercing“ a jejich použití nevyžaduje vůbec žádné nástroje ani speciální dovednosti.

Připojené vodiče, aniž by došlo k odizolování, jsou umístěny ve svorce, která se jednoduše zacvakne rukou. Současně mosazný konektor prorazí izolaci vodičů a poskytuje spolehlivé elektrické spojení. OB však spojují měděné a hliníkové dráty o maximálním průřezu pouhých 6 metrů čtverečních. mm., kromě toho by měl být průřez hlavního a vedlejšího vodiče přibližně stejný, proto se příliš často nepoužívají.

Rýže. 4. Drátěné odbočky typu OB

Uvažovaná zařízení na výrobu drátěných větví nelze jednoznačně rozdělit na „nejlepší“ a „nejhorší“. Určitá odbočná svorka je vhodná pro konkrétní situaci, úkol a objekt a elektrikář ji musí přesně vybrat. Potom bude větev sloužit dlouho a spolehlivě.
