Třífázové napěťové relé: schéma a vlastnosti připojení, cena

Dnes budeme zvažovat takové téma, které mnohým znepokojuje, jako je přepěťová ochrana v bytě. Existuje několik způsobů, jak chránit domácí spotřebiče před přepětím. Může to být stabilizátor napětí nebo zařízení na ochranu proti přepětí. Je třeba poznamenat, že tato zařízení nechrání před přepětím, ke kterému může dojít během bouřky. Pro ochranu před bouřkami je instalováno SPD (přepěťová ochrana).

V jednom z našich článků („Schéma připojení stabilizátoru napětí“) jsme již mluvili o tom, jak připojit stabilizátor napětí. Nutno říci, že stabilizátor napětí je dost drahý. Cenově dostupnější ochranou proti přepětí v síti je instalace napěťového monitorovacího relé. V tomto článku vám řekneme, jak připojit relé řízení napětí.

Připomínáme, že elektroinstalační práce by měly být prováděny pouze v plném souladu s bezpečnostními požadavky.

Síťová přepěťová ochrana 220V

Uvažujme schéma přímého připojení jednofázového napěťového řídicího relé na příkladu UZM-51M. Za tohle budeme potřebovat:

• relé řízení napětí pro jednofázovou síť (například UZM-51M);
• instalační vodiče.

V rozvaděči dle vypracovaného schématu instalujeme vstupní difavtomat na DIN lištu, napěťové regulační relé, jakož i automatické spínače a difavtomaty pro ochranu odchozích skupinových linek.

Dále změříme potřebné délky černých a modrých montážních vodičů, odizolujeme je odizolovačem a přistoupíme k připojení napěťového regulačního relé podle schématu:

• připojte jeden konec vodiče s černou izolací ke spodní svorce difavtomatu označené „2“ a druhý konec ke svorce relé označené „L“;
• připojte jeden konec modrého vodiče ke spodní svorce difavtomatu označené „N“ a druhý konec k horní svorce relé označené „N“.

Poté pomocí instalačních vodičů ze svorky „U“ napěťového regulačního relé připojíme jističe a automatické jističe určené k ochraně odchozích skupinových linek.

Vezměte prosím na vědomí, že připojení difavtomatů z napěťového ovládacího relé by mělo být provedeno na horní svorky a napájení odchozích linek na spodní!

Poté se ze svorky „N“ na výstupu zařízení připojíme na horní svorku difavtomatu s označením „N“ a na nulovou sběrnici rozvodnice.

Po dokončení připojení nainstalujeme hřebenové přípojnice, které budou distribuovat elektřinu a konfigurovat relé řízení napětí.

Doporučuje se nastavit horní mez na 240 V a spodní mez na 210 V.

Připojení třífázového monitorovacího relé napětí s magnetickým spouštěčem

Uvažujme schéma zapojení třífázového napěťového řídicího relé spolu s magnetickým spouštěčem. Pro takové spojení budeme potřebovat:

• napěťové monitorovací relé pro třífázové obvody. Jako příklad používáme relé HRN-43N;
• magnetický startér se čtyřmi normálně otevřenými kontakty;
• instalační vodiče.

Do rozvaděče s DIN lištami a předmontovanou nulovou sběrnicí a zemnicí sběrnicí instalujeme vstupní 4pólový difautomat. Dále na DIN lištu připevníme napěťové kontrolní relé, magnetický startér, stejně jako automatické a diferenciální automatiky, jak to vyžaduje schéma.

Pro připojení napěťového ovládacího relé a silových obvodů změříme potřebné délky černých a modrých montážních vodičů, odizolujeme je odizolovačem a přistoupíme k zapojení ovládacího obvodu podle schématu v následujícím pořadí:

• připojte první vodič s černou izolací na jednom konci ke spodní svorce „2“ difavtomatu a na druhém konci ke svorce relé označené „L1“;
• druhý vodič s černou izolací připojte jedním koncem ke spodní svorce „4“ difavtomatu a druhým koncem ke svorce relé označené „L2“;
• připojte třetí vodič s černou izolací na jednom konci ke spodní svorce „6“ difavtomatu a na druhém konci ke svorce relé označené „L3“;
• připojte vodič s modrou izolací ke spodní svorce „N“ difavtomatu a druhý konec připojte ke svorce relé označené „N“.

Poté přistoupíme k připojení napájecího napětí na svorky cívky napěťového regulačního relé a zajistíme řízení startéru podle schématu v následujícím pořadí:

• připojte jeden konec vodiče s černou izolací ke svorce relé označené „L1“ a druhý konec ke svorce označené „A1“;
• připojte jeden konec vodiče s černou izolací ke svorce „A1“ relé a druhý konec ke svorce „15“;
• připojte jeden konec modrého vodiče ke svorce „N“ napěťového ovládacího relé a druhý konec ke svorce „A2“.

Dále připojíme magnetický startér. Nejprve připojíme napájení ke startovací cívce, která je ovládána napěťovým ovládacím relé, v následujícím pořadí:

• připojte jeden konec prvního černého vodiče ke svorce relé řízení napětí označené „18“ a druhý konec ke svorce startéru „A2“;
• připojte jeden konec vodiče s modrou izolací ke svorce „A1“ a druhý konec k volné svorce „7“ startéru.

Dále provádíme připojení napájecího obvodu startéru:

• připojte jeden konec vodiče s černou izolací ke spodní svorce „2“ automatu a druhý konec ke svorce spouštěče označené „1“;
• připojte jeden konec dalšího černého vodiče ke spodní svorce difavtomatu označené „4“ a druhý konec ke svorce startéru označenému „3“;
• připojte jeden konec třetího černého vodiče ke spodní svorce „6“ automatu a druhý konec ke svorce spouštěče označené „5“;
• připojte jeden konec vodiče s modrou izolací ke spodní svorce difavtomatu označené „N“ a druhý konec ke svorce startéru označenému „7“.

Poté pomocí instalačních vodičů ze svorek magnetického startéru „2“, „4“ a „6“ připojíme jističe a automatické jističe určené k ochraně odchozích skupinových linek.

Je důležité si uvědomit, že připojení difavtomatů z magnetického startéru by mělo být provedeno na horní svorky a napájení odchozích linek na spodní!

Dále se ze svorky „8“ startéru připojíme k horní svorce jednoho z automatů označených „N“ a k nulové sběrnici rozvodné desky.

Po dokončení zapojení instalujeme hřebenové přípojnice, které budou rozvádět elektřinu. Poté nakonfigurujeme horní a dolní limit pro činnost napěťového ovládacího relé a také dobu zpoždění zapnutí.

Je třeba poznamenat, že se doporučuje nastavit horní hranici na 240 V a spodní hranici jako procento horní hranice.

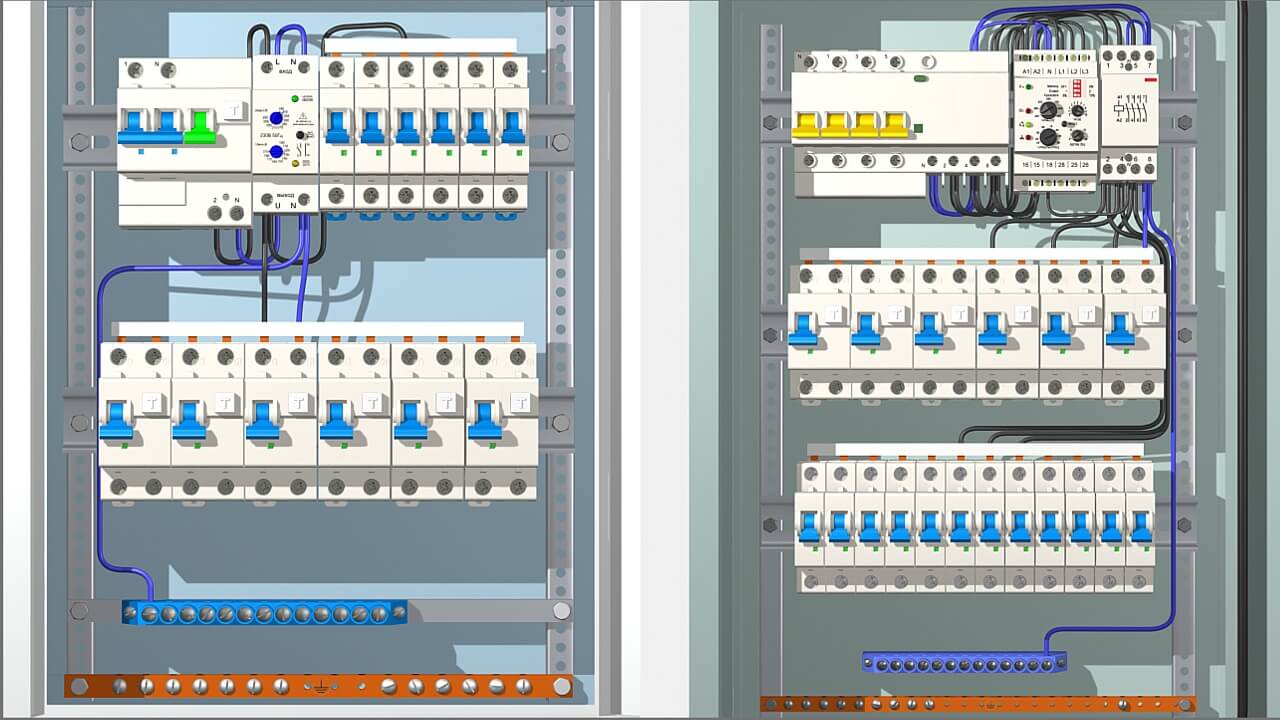

V našem článku jsme se tedy podívali na to, jak se provádí přepěťová ochrana pro síť 220 V, můžete se také podívat na video, které podrobně ukazuje obvod přepěťové ochrany pro jednofázovou a třífázovou síť pomocí relé pro řízení napětí.

Přihlásit se k odběru newsletteru

Přihlášením k odběru budete rychle dostávat novinky z elektrotechnického průmyslu, kabelovny, skladovou dostupnost a speciální nabídky.

Fázové řídicí relé je zařízení určené k ochraně elektrických sítí před různými problémy souvisejícími s napětím, proudem a frekvencí. Pomáhá předcházet poškození zařízení způsobenému špatným napájením a také zajišťuje bezpečnost osob a majetku.

Fázové monitorovací relé pracuje na principu měření parametrů elektrické sítě, jako je napětí, proud a frekvence. Tyto parametry porovnává se zadaným nastavením a pokud jsou mimo přijatelné limity, odpojí zátěž, aby se zabránilo poškození zařízení nebo nebezpečným situacím.

Je důležité, aby se:

Fázové kontrolní relé nelze použít jako samostatné zařízení pro detekci a odstavení zařízení v případě odchylek parametrů elektrického proudu. Musí být připojen ke stykači, který zapíná nebo vypíná spotřebiče v závislosti na signálu přijatém z relé.

Jaké funkce plní RKF?

Fázové řídicí relé plní následující funkce:

• Řízení napětí – relé hlídá napětí v elektrické síti a při překročení přípustných mezí zátěž vypne.
• Řízení proudu – Relé sleduje proud protékající zátěží a vypne jej, když proud překročí nastavenou hodnotu.
• Řízení frekvence – relé řídí frekvenci napájecího napětí a při odchylce frekvence od nastavené hodnoty vypíná zátěž.
• Sledování pořadí otáčení fází – relé kontroluje správnost pořadí otáčení fází a při jeho porušení odpojí zátěž.
• Detekce ztráty fáze – relé detekuje přítomnost ztráty fáze a odpojí zátěž, pokud je detekována.
• Ochrana proti přehřátí – relé hlídá teplotu uvnitř zařízení a v případě přehřátí jej vypne, aby nedošlo k poruše.
• Ochrana proti zkratu – Relé detekuje zkrat a odpojí zátěž, aby se zabránilo poškození zařízení.
• Přepěťová ochrana – relé odpojí zátěž, když napětí překročí přípustnou úroveň, aby nedošlo k poškození připojeného zařízení.

Jaký je rozdíl mezi relé fázového řízení a napěťovým relé

Na první pohled se může zdát, že zařízení plní stejné funkce. Ale jsou radikálně odlišné, například:

• zařízení není ovlivněno EMF sítě a funguje pouze na základě aktuálních hodnot;
• má schopnost chránit poháněná zařízení, například vinutí elektromotoru;
• ovládání se provádí přes několik síťových parametrů, a ne pouze jeden, jako u napěťového relé.

Relé pro řízení fáze je navíc schopno detekovat reverzní elektromotorickou sílu (EMF), ke které může dojít, když se jedna ze tří fází ztratí na vstupu, ale zbývající dvě fáze nadále napájejí elektromotor. Relé přeruší napájení dříve, než může zpětné EMF poškodit elektrické zařízení.

Jak připojit relé pro řízení fáze

Na příkladu dvou zařízení od společnosti NTK Priborenergo rozebereme aplikační diagramy.

Připojení RKF-MO8

RKF-MO8 slouží k ovládání odporu vinutí elektromotoru. Zařízení má samostatnou svorku, která je určena k připojení zařízení k jedné z fází za stykačem. Zbývající tři jsou potřeba pro připojení k síti před stykačem.

Pokud je odpor vinutí menší než 500 kOhm a vstupní proud je normální, relé zůstane vypnuté a zátěž nebude napájena. Pokud odpor vinutí překročí 500 kOhm, přejde relé do režimu sledování všech vstupních proudových parametrů. Pokud jsou zjištěny odchylky, relé dá signál k odpojení zátěže od sítě. Je důležité si uvědomit, že vypnutí v případě poklesu napětí nenastane okamžitě, ale po určité době určené uživatelem.

Připojení RKF-MO5

Model RKF-MO5 funguje jinak. Ke svému provozu nevyžaduje připojení k řízené síti. Stačí jej před stykač zapojit do třífázové sítě. Připojení ke stykači se provádí pomocí šesti svorek označených 11, 12, 14, 21, 22 a 24.

Pro nastavení horní a dolní meze odezvy používá model RKF-MO5 dva přepínače. Tyto hodnoty jsou nastaveny jako procento jmenovitého napětí. Nechybí ani přepínač pro nastavení doby zpoždění odezvy.
