Schéma zapojení spínačů – jak správně připojit a v jaké výšce instalovat zásuvky a spínače světel

Instalace zásuvek a spínačů se obvykle vyskytuje v konečné fázi opravy. Práci zvládnete i bez pomoci specialisty. K tomu je ale potřeba mít po ruce potřebnou sadu nářadí a předem vybrat vhodný typ spínače.

Před jeho připojením je třeba nastavit úroveň, na které se bude nacházet. Pro soukromou výstavbu neexistují žádné přísné normy. Pro větší pohodlí byste měli vzít v úvahu výšku členů rodiny – obvykle stačí 1,5 metru od úrovně podlahy, aby byl vypínač snadno použitelný pro každého.

Na trhu je mnoho vypínačů:

• Klasické jednoklíčové a dvouklíčové.
• Moderní dotek a puls.
• Tlačítko a lano.
• Průchozí (vybavená klíči, ale bez pevných poloh zapnuto/vypnuto).

Nejjednodušší způsob připojení vlastníma rukama je přepínač s jedním klíčem. Ale i při jeho instalaci byste si měli pamatovat všechna pravidla a dodržovat schéma připojení spínače k ​​žárovce.

Další umělci na Yuda

Schéma zapojení spínače a samoinstalace

Zapojení spínače jedním klíčem není obtížné, pokud dodržíte jeho schéma zapojení. Je to docela jednoduché a vypadá to takto:

Schéma zapojení spínače s jedním klíčem

Z obecného elektrického panelu v bytě jdou zpravidla dva vodiče do rozvodné skříně umístěné ve výšce – nula a fáze. I když ani zde neexistují žádné přísné normy: elektroinstalace může být provedena ve stěnách, podél podlahy nebo na stropě.

Ze spínače do krabice musí být připojena fáze, kterou spínač přeruší a spojí. Nula je okamžitě přímo připojena k jakémukoli z napájecích kontaktů lampy a druhý vodič přicházející z lampy je připojen k výstupu spínače. Všechna připojení jsou provedena uvnitř spojovací krabice.

Výsledkem je následující schéma zapojení: nula je přesměrována přímo na lampu a fáze nutně prochází spínačem, který galvanicky odpojí fázi nebo ji znovu připojí ke spotřebiteli.

Pokud použijete spínač k přerušení nulového vodiče místo fáze, pak při výměně žárovky bude zásuvka vždy pod napětím (jeden z jejích kontaktů, ke kterému je fáze připojena), což může vést k úrazu elektrickým proudem. Pomocí indikátoru můžete zkontrolovat vodiče a určit, který z nich dodává napětí.

Po identifikaci vodičů a provedení zapojení v rozvodné skříni je nutné správně zapojit spínač v zásuvkové skříni. Je třeba si uvědomit, že ve starých domech může být obtížné instalovat moderní zařízení do zásuvkových krabic v sovětském stylu. Staré a nové zásuvkové krabice mají různé úhlopříčky – u moderních je to 67 mm, zatímco staré byly určeny pro instalaci masivnějších zařízení a mají úhlopříčku 70 mm. V tomto případě mohou být nutné dodatečné montážní a demontážní práce k opětovnému vybavení sedla jističe.

K připojení žárovky k vypínači budete potřebovat samotný vypínač, elektrický vodič, rozvodné krabice a zásuvkovou krabici. Nástroje, které se vám budou hodit, jsou elektrický indikátorový šroubovák, nůžky na drát a kleště, příklepová vrtačka a spojovací materiál. Vyplatí se také zásobit se elektrickou páskou.

Schéma zapojení spínače uvnitř jeho montážní krabice je co nejjednodušší: jeden vodič přivádí fázi do spínače (vstup), druhý vede fázi k žárovce (výstup). Schéma vstupů a výstupů je obvykle vyobrazeno na zadní straně krytu spínače nebo je uvedeno v dokumentaci k němu. Nejběžnějším provedením je „spodní vstup“.

Nejprve tedy musíte připravit místa instalace a přepínání. Pokud je síť v provozu delší dobu, nemusí být nutná instalace rozvodné krabice, postačí se pouze postarat o vybavení instalační krabice pro vypínač.

Pro vnitřní rozvody se používají příklepové vrtačky a speciální nástavce pro vybavení sedadel – bity do betonu o průměru odpovídajícím průměru instalační krabice.

Pokud je spínač externí, bude typ montáže záviset na základně. Například pro dřevěné povrchy bude stačit použít jednoduché vruty do dřeva, do betonu a cihel potřebujete klasické hmoždinky, do sádrokartonu – molly hmoždinky, pro plynosilikátové – speciální šroubové hmoždinky atd.

Fáze pokládky kabelu může také zahrnovat hodně prachu a nečistot. Pro vnitřní instalaci můžete použít vlnitý kabel nebo speciální typ kabelu se zesílenou izolací (VVGng). Vnější instalace, zejména pokud je základna dřevěná, se provádí zvednutím na ozdobné podpěry nebo pomocí kabelového kanálu.

Když jsou kabely a propojovací krabice nainstalovány a zajištěny, můžete přejít přímo k fázi připojení (montáže). K tomu je spínač demontován. Klíče a ozdobné překryvy jsou odstraněny, upevňovací šrouby jsou odšroubovány, štítky a další nepotřebné prvky jsou odstraněny.

V případě potřeby se dráty zkrátí a dráty se obnaží (pomocí nože nebo speciálního odizolovacího nástroje). Vodiče jsou vloženy do sedel jádra (hlavního bloku) spínače a zajištěny speciálními utahovacími šrouby.

V této fázi, kdy přepínač ještě není zcela sestaven, můžete vyzkoušet funkčnost zařízení. Zapněte napájení a zkontrolujte činnost stisknutím vypínače, ujistěte se, že vše funguje, jak má. Znovu vypněte napájení a proveďte konečnou montáž.

K tomu se spínací blok vloží do instalační krabice a zajistí se šrouby k tělu instalační krabice. Šrouby ještě není třeba úplně dotahovat. Nejprve správně umístěte blok spínačů, například pomocí vodováhy.

Až budete připraveni, utáhněte (otevřete) rozpěrky uvnitř montážní krabice. K tomu je třeba utáhnout speciální šrouby v krytu spínače. Distanční vložky zajistí maximální fixaci a odolnost konstrukce vůči mechanickému zatížení. Nyní můžete zcela utáhnout šrouby montážní krabice a nainstalovat ozdobné lišty a klíče.

Upozorňujeme, že přepínače pro venkovní montáž nemají distanční podložky, takže tento krok můžete přeskočit. Pouzdro se jednoduše přišroubuje k základně a je to. Následně stačí ozdobné pouzdro zacvaknout nebo přišroubovat a klíče vyměnit.

Vodiče mohou být zkrouceny uvnitř rozvodných skříní, ale v tomto případě je nutné zkroucené oblasti izolovat pomocí elektropásky nebo teplem smrštitelné hadičky.

Nejjednodušší a nejpraktičtější možností pro začátečníky je použití svorkovnic. Pro tohle:

• Vodiče se čistí na malé ploše, která je přísně vhodná pro instalaci do bloku.
• Jsou vloženy do bloku a upnuty (pomocí speciální páky nebo automatických pružin).

Klasická svítilna je zapojena jedna ku jedné – dva kontakty, dvě žíly kabelu. Na polaritě nezáleží. Lustry mohou mít složitější konfigurace. V tomto případě je nejlepší nahlédnout do jejich průvodní dokumentace a schémat instalace/zapojení.

To vše platilo pro jednoklíčové spínače.

Jak připojit dva nebo více klíčových spínačů

Postup při práci se dvěma nebo více kolébkovými přepínači se bude mírně lišit. Schéma připojení žárovky k dvouklíčovému spínači:

Schéma zapojení dvoutlačítkového spínače

Zde je třeba věnovat pozornost skutečnosti, že spojovací krabice stále obsahuje dva hlavní vodiče – fázové a nulové. Ale na výstupu potřebujete napájet mnohem více nezávislých spotřebitelů (žárovek) – podle počtu klíčů. Takže nula, stejně jako v případě jednoklíčového spínače v rozvodné skříni, je přímo připojena k jednomu z kontaktů žárovek. Pokud jsou dvě lampy, pak by měly být dva kontakty připojeny k nule, pokud tři, pak tři atd., Aby nula šla ke každé. Fáze je opět připojena ke spínači, ale tentokrát se do rozvodné skříně nevrací jeden vodič, ale dva nebo více (podle počtu klíčů), z nichž každý je fází pro vlastní lampu/linku. Spínací výstupy musí být připojeny k druhým kontaktům svítilen, každý s vlastním.

Velmi často se po instalaci dvouklíčového spínače můžete setkat se situací, kdy se světlo rozsvítí sekvenčně, po stisknutí kláves v pořadí – od první k druhé nebo naopak, ale pokud porušíte objednávku např. začněte stisknutím druhého, kontrolka se nerozsvítí. Jedná se o problém se správným přepínáním kontaktů spínače v jeho instalační krabici. Dá se to snadno opravit.

Chcete-li to provést, musíte vypnout napájení v síti, odstranit spínač, najít šroubovák s indikátorem fáze, zapnout napájení v síti zpět a střídavě se dotknout indikátoru, abyste našli příchozí fázi (pouze když se dotknete rozsvítí se kontrolka, v žádném případě se nedotýkejte vodičů rukama, jsou pod napětím), poté vypněte napájení a namontujte vypínač podle schématu, znovu zapněte napájení a zkontrolujte činnost spínače.

Správné připojení je, když je fáze přivedena na vstup spínače a na jeho výstupy jsou připojeny lampy. V diagramu na zadní straně přepínače je obvykle společný kolík vstup (IN) a jednotlivé kolíky jsou výstupy (OUT). Pokud je připojení provedeno podle schématu, pak se každá kontrolka rozsvítí, když je stisknut její spínač/klávesa, bez následování jakékoli sekvence.

Potřeba dodržovat bezpečnostní opatření zůstane společná pro všechny práce. Je nutné používat osobní ochranné prostředky (gumové rukavice, indikátory proudu, kleště a šroubováky s dielektrickou rukojetí atd.). Veškeré práce s obnaženými vodiči by měly být prováděny pouze při vypnutém napájení. Úraz elektrickým proudem může být smrtelný.

Veškeré práce na opravě nebo výměně elektrického vedení musí být provedeny tak, že místnost bude odpojena od napájení a budou se dodržovat schémata zapojení. A ještě bezpečnější bude svěřit proces profesionálům. To vás ochrání před možnými zraněními a pomůže vám vyhnout se chybám, které by mohly vést k požáru.

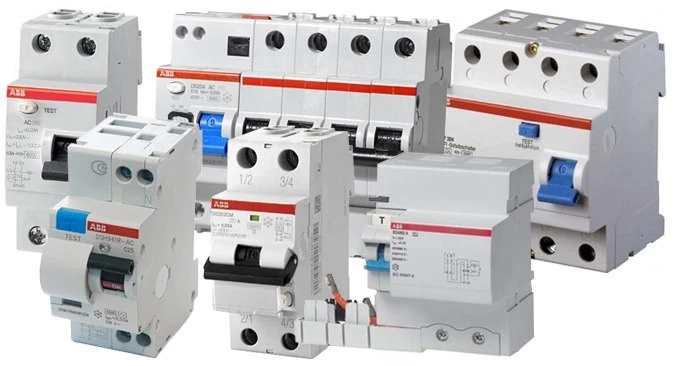

ABB je světově proslulý výrobce zařízení určených pro elektrické panely. RCD, jističe, diferenciální jističe této značky se používají v různých zařízeních, včetně kanceláří a obytných budov a bytů. Automatizace ABB se vyznačuje vysokou kvalitou, spolehlivostí a vynikající montáží. Navíc je toto zařízení levné a snadno se používá. Budou skvěle fungovat, ale hlavně je potřeba je správně zapojit.

Jističe: co to je?

Jističe značek ABB jsou zařízení, která poskytují stabilní ochranu elektrického vedení před přetížením. Vyrábějí se ve formě standardizovaných modulů, které jsou zodpovědné za spínání elektrických obvodů a také chrání kabely před kritickým zatížením a proudy (to často vede k požárům na místech a poruchám domácích spotřebičů). PUE jasně říká, že je zakázáno zapojovat a používat elektrickou síť bez jističů. Pro soukromé domy a byty se doporučují přístroje řady VA, které mají 2 typy ochrany. Jeden z nich je elektromagnetický a druhý tepelný. Obvykle se nejprve provádí instalace zaváděcího stroje. Okruh bude následně rozveden do zásuvek, osvětlovacích vedení a výkonných elektrických spotřebičů. Je důležité vybrat přepínač správně a správně se zaměřením na jeho vlastnosti, pouze v tomto případě bude účinný. Je nutné vzít v úvahu parametry jako jmenovitý proud, dále vybavovací proud a počet pólů. Pro osvětlení je vhodný jistič 10 A, pro zásuvky 16 A jistič V tomto případě bude hlavním vypínačem zařízení 40 A.

Jak správně zapojit vypínač?

Měli byste zvážit schéma zapojení pro dvoupólový AB od výrobce ABB. Podrobné pokyny vám pomohou dokončit úkol rychleji a vyhnout se chybám. Příklad schéma zapojení:

1. Připravte si třížilový kabel o průřezu 2,5 mm2, kde přípustný dlouhodobý proud dosahuje 25 A. Pod izolací se skrývají 3 různé vodiče: černá je fáze, modrá je nula a žlutá je zem.
2. Dále je třeba pečlivě prostudovat schéma zapojení, které je na pouzdru.
3. Budete muset vypnout napětí v síti a ujistit se, že není žádné napětí. K tomu je nejpohodlnější použít multimetr.
4. Budete muset připojit vodiče ke vstupním kontaktům podle schématu. Dvě svorky nahoře jsou pevné kontakty. Vyžadují připojení napájecího kabelu. Na pravé straně je nula a na levé je fáze.
5. Je nutné nezapomenout na připojení uzemnění, stejně jako odchozích vodičů. Dvě svorky ve spodní části jsou připojeny k pohyblivým kontaktům. Přidávají se ke spotřebitelům.
6. Nyní můžete použít napětí. Páka by měla být aktivována a poté by měla být provedena kontrola funkce.

RCD

RCD dané značky reagují na výskyt svodového proudu v síti. Tento proud je pozorován v případě poruchy na rámu nebo zemi. Podobná situace nastane také v případě, že se člověk náhodně dotkne živých částí. Totéž se stane, pokud se lidé dotknou těla rozbitého elektrického zařízení, které je pod napětím kvůli poruše. RCD vypne napájení sítě. V důsledku toho RCD chrání před poruchami a požáry a také před úrazem elektrickým proudem.

Hlavní rozdíl mezi RCD a spínači je v tom, že nereagují na zvýšení elektrického proudu. RCD také nechrání systém před zkratem a přetížením. V elektrických obvodech se RCD používají společně se strojem, nikoli místo něj. Připojení RCD a stroje probíhá podle určitého schématu.

Jak připojit RCD?

RCD lze použít v jednofázových i třífázových sítích. Existují různé možnosti pro schémata připojení RCD. Zejména mluvíme o použití v jednofázové síti.

Se společným RCD pro celé zařízení. RCD bude muset být umístěn mezi elektroměr a spínače, které obsluhují různé obvody. Toto schéma připojení má nízké náklady na implementaci. Jeden RCD je levnější a nezabere moc místa v panelu. V obvodu je také nevýhoda: s tímto připojením bude v případě úniku proudu a spuštění RCD obtížné určit přesnou příčinu vypnutí. To je vysvětleno skutečností, že napětí zmizí v celé síti.

Se společným RCD a skupinovými ochrannými zařízeními. S tímto schématem zapojení je každý z obvodů vybaven přídavným proudovým chráničem. Proto bude dvojitá ochrana proti úniku. Toto schéma zapojení RCD má svou výhodu – je to vyšší stupeň bezpečnosti. Aby se zabránilo spouštění obecných a soukromých proudových chráničů, je důležité dodržovat selektivitu, vzít v úvahu vlastnosti zařízení a dobu odezvy. Výhodou této možnosti připojení RCD je, že v případě nehody bez napětí bude pouze jeden obvod.

Bez obecného RCD. Toto schéma zapojení také poskytne dostatečnou ochranu proti úniku. Přesto nebude existovat pojištění proti selhání jednoho RCD. Pro odstranění nedostatku v tomto obvodu RCD je nutné dodat zařízení od známého výrobce s dobrou pověstí. Pak nebudete muset pochybovat o účinnosti RCD.

Diferenciální stroje

Diferenciální jistič je spínací zařízení, které kombinuje jistič a proudový chránič. V důsledku toho má návrh dva moduly s různými principy fungování. Jejich reakce na elektrické problémy se budou lišit. Jednotka RCD je nezbytná k ochraně osob před nepřímým nebo přímým úrazem elektrickým proudem. RCD navíc sleduje aktuální stav elektroinstalace. Pokud dojde k úniku nebo poškození, RCD okamžitě odpojí obvod.

Blok AB je schopen chránit jednotlivé prvky elektrického obvodu před přetížením i před zkratem. Pokud není v panelu dostatek místa, doporučuje se použít diferenciální stroj, proto se dvě zařízení s různými účely nevejdou. Mluvíme o RCD a AV.

Diferenciální stroj může být jednofázový nebo třífázový. Je určen pro napětí 220 V nebo 380 V podle typu. Při hledání vhodného modelu se musíte zaměřit na jmenovitý proud a svodový proud, dále na typ ultrazvuku a přítomnost ochrany proti nulovému rozbití.

Jak připojit difavtomat?

Existují různé možnosti připojení difavtomatu a každá z nich stojí za zvážení samostatně.

S jedním diferenciálním strojem. V tomto schématu bude pouze 1 ochranné zařízení, které je instalováno bezprostředně po elektroměru. K výstupu RCBO budete muset připojit veškerou elektroniku. obrysy, které jsou na objektu přítomné. Tato možnost připojení je považována za levnou, ale docela efektivní. Na začátek okruhu je vhodné instalovat koncový spínač. To pomůže v budoucnu provádět opravy elektrického vedení v jedné z místností a zároveň nenechávat celou místnost bez napětí.

Maximální proudové zatížení stroje musí odpovídat celkovému výkonu spotřebičů a také odpovídat parametrům měřiče. Stojí za to se ujistit, že v případě přetížení bude ochranné zařízení reagovat dříve než pojistky na elektroměru. Toto schéma má také nevýhodu – je obtížné najít přesný důvod provozu stroje. V takové situaci zůstává celá místnost bez napětí a je důležité postupně zkontrolovat všechna připojení.

Dvouúrovňový spojovací systém. Toto schéma připojení je považováno za spolehlivější a snadněji se udržuje. První úroveň je diferenciální. stroj, který je připojen bezprostředně za měřič. Projde jím celý náklad. K jeho výstupu jsou připojeny další RCBO. Jejich počet bude stejný jako počet e-mailů. okruhy v místnosti. Ne vždy však má smysl instalovat pro každý z okruhů ochranné zařízení druhého stupně. Pro obvody s nejvýkonnějšími zařízeními často postačují samostatné RCBO. Například s pračkou, troubou atd. V tomto schématu lze identifikovat různé výhody: bezpečnost, účinnost, snadné nalezení příčiny vypnutí, možnost opustit konkrétní místnost bez napájení při provádění oprav. Tato možnost návrhu je vhodná pro sítě s více okruhy. Pokud je byt jednopokojový a je v něm minimum vybavení, stačí jeden diferenciál. stroj.

Jednoúrovňový spojovací systém. Toto schéma má mnoho společného s předchozí verzí. Nemá však společné RCBO. Tato možnost připojení zahrnuje použití komutační sběrnice, která usnadňuje instalaci a organizuje zapojení. Následně z výstupu měřiče půjde fázový vodič do sběrnice a poté do každého RCBO. Výhodou této možnosti je, že nemusíte kupovat běžný diferenciál. stroj. Mínus – nebude existovat žádné další zařízení pro ochranu. Instalace zařízení bude stejná jako u dvouúrovňového systému.

Důležité body

Při montáži zařízení značky ABB a jejich připojení se obvykle používá elektrický panel tohoto výrobce. Zařízení by měla být upevněna na montážní DIN lišty, které jsou ve vodorovné poloze. Modulární konstrukce automatů a proudových chráničů umožňuje instalovat různá zařízení na 1. kolejnici.

Při instalaci je třeba dodržovat specifická pravidla. Je důležité se ujistit, že je vypnuto vstupní napětí. Měli byste používat vodiče se správným označením. Pro uzemnění není potřeba v bytě používat armatury ani kovové trubky. Je důležité nejprve nainstalovat jistič do zásuvky. Kdykoli je to možné, vyplatí se používat samostatná zařízení pro zásuvky, osvětlovací vedení a okruhy praček. Důležité je korelovat parametry použitých zařízení s předpokládanou zátěží. Při připojování vodičů je jednodušší použít svorkovnice. Při připojování k zařízením můžete použít speciální svorky s označením a schématem na pouzdru.
