Podívejme se, jak připojit spínač ze zásuvky

Rozvoj vnitřní elektrické sítě lze plánovat jak při jejím prvotním návrhu, tak při provozu hotové elektroinstalace. V každém případě chcete propojit rozvodné krabice, namontované zásuvkové krabice a vypínače mezi sebou s minimálními náklady na materiál. Odpojení napájecího kabelu se nemusí nutně provádět výhradně v instalačních krabicích, což jsou rozbočovače. Existuje například mnoho způsobů, jak připojit vypínač k zásuvce a naopak. Nějaké to spínání lze provést v jakékoli krabici, hlavní je, že nehrozí zkrat kontaktů.

Typický příklad spojení zásuvky a vypínače v jeden celek

Na chodbě nebo chodbě je často potřeba kombinovat síťový přípojný bod (zásuvku) a spínač pro několik skupin osvětlení. Tato metoda řeší několik problémů:

• Rozsáhlá síť elektrických zásuvek na chodbě obvykle není potřeba: nejsou zde žádné neustále používané elektrické spotřebiče. Je zde však potřeba připojit vysavač nebo nabíječku. Kromě toho lze na chodbě instalovat základní jednotku radiotelefonu.
• V této místnosti je málo místa na stěnách, jsou zde skříně, zrcadlo a věšák. Část chodby obvykle zabírá vstupní rozvaděč a měřící zařízení (měřidlo). Klíčovým problémem je proto kompaktní umístění spínacích zařízení.
• Kombinací zásuvky a vypínače se ušetří elektroinstalace a není nutná instalace další rozvodné krabice.
• Pokud navíc připojíte druhé zařízení: vypínač do zásuvky nebo naopak, není třeba poškozovat zeď ani organizovat trasu pro napájecí kabel. Připojení je provedeno s minimálním dopadem na místnost.

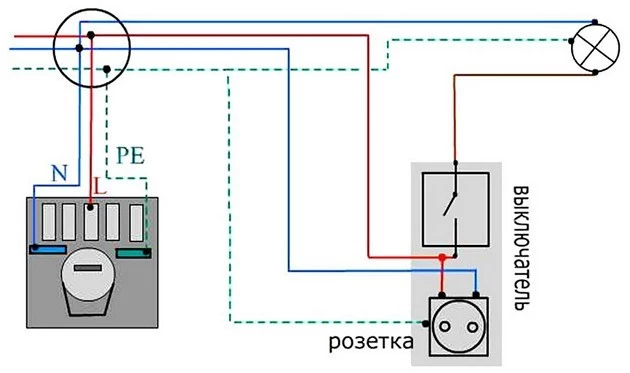

Jak je vidět na obrázku, k realizaci celého obvodu budete potřebovat jeden jistič (v panelu to lze nazvat „chodba: osvětlení, zásuvka“) a jednu rozvodnou skříň.

Nultá sběrnice N (modrá barva) prochází jakýmsi tranzitem do skupin osvětlení a do zásuvky. Uzemnění PE se vkládá do tělesa objímky a (pokud je jedna ze skupin osvětlení v koupelně) do tělesa svítidla. Fáze za strojem je připojena do zásuvky přes rozvodnou skříň. K odpojení dojde v zásuvkové skříni. V tomto případě se používá libovolná svorkovnice: například WAGO.

Malá část drátu spojuje fázovou svorku v zásuvce a vstupní svorku dvouklíčového spínače. Dále je položena fáze z výstupních svorek do každé skupiny osvětlení.

Toto schéma se obvykle používá při návrhu, protože stále musíte položit kabely k různým skupinám osvětlení. Pokud je takové řešení volitelné, další boxy neinstalujete. Otvor pro vypínač nebo zásuvkovou krabici se provádí vedle již namontovaného zařízení. Zbývá pouze nainstalovat další kabeláž.

Pokud je potřeba připojit zásuvku a osvětlení k různým jističům (např. zásuvka se používá pro výkonný elektrický spotřebič), fáze se připojuje přes různé elektrické vedení.

Není třeba používat další rozvodnou skříň; fázový vodič jím prochází při průchodu bez odpojení.

Tip: Na každém fázovém vodiči v rozvodné skříni ponechte smyčku. S budoucím rozšířením sítě můžete přerušit kabeláž a rychle uspořádat připojení pomocí konektorů.

V každém případě tento způsob instalace šetří jak kabeláž, tak prostor na stěně. Podívejme se například na klasickou verzi připojení zásuvky a přepínače do rozvodné skříně.

Byly položeny dvě kabelové trasy, přípojka byla v rozvodné skříni. Při pohledu na schéma je zřejmé, že připojení spínače přímo k zásuvce je efektivnější.

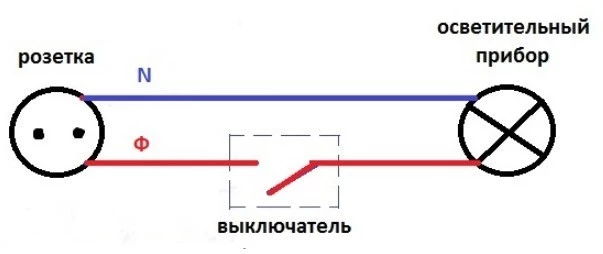

Jak připojit jednoklíčový spínač ze zásuvky

Klasická možnost: na světelný bod je připojena společná nulová sběrnice z rozvodné skříně.

Uzemnění prochází stejným kabelovým kanálem (pokud je použit). Fázový vodič ale nejde přímo do osvětlovacího tělesa. Jednoklíčový spínač (umístěný ve stejném krytu jako zásuvka) přeruší obvod mezi fázovým kontaktem v zásuvkové skříni a světelným zdrojem. Docela běžné schéma. Takový blok lze často nalézt v obchodech s osvětlením.

Další aplikací pro takový modul je vypínatelná zásuvka. Řekněme, že máte elektrický spotřebič, který by měl být na noc nebo při odchodu z místnosti vypnutý. Může to být router, který distribuuje Wi-Fi. Samotná jednotka je umístěna vysoko, takže ne vždy je možné použít standardní vypínač. Kliknutím na tlačítko vypínače odpojíte zařízení od napájení, aniž byste se dotkli jističe v rozvodném panelu. Nebo naopak: zařízení musí být za určitých podmínek napájeno. Například napájení poplašného systému.

V tomto případě se fázový vodič uvnitř bloku jednoduše otevře spínačem a silové vedení se zapojí jako do běžné zásuvky.

Pokud se přepínač přidává do stávající zásuvky

Minimalizace následků – výměna zásuvky za blok. Samotný postup je jednoduchý; poblíž vyvrtáme otvor pro krabici a opatrně nainstalujeme nový modul.

Není třeba instalovat napájecí kabel, je již v zásuvce. Ale výstupní kabeláž k osvětlovacímu zařízení bude muset být prodloužena. Jedná se o individuální rozhodnutí, neexistuje univerzální způsob. Schéma připojení je velmi jednoduché: nulové i fázové vodiče nejsou položeny z krabice, ale ze zásuvky.

Samozřejmě budete muset nainstalovat kontaktní bloky. Ačkoli mnozí připojují výstupní vodič přímo ke kontaktům zásuvky: některé modely umožňují takové připojení.

Pokud je ve skupině více zásuvek, můžete kteroukoli z nich nahradit společným blokem (zásuvka – vypínač). Jednoduše si vyberete vhodné místo (ze kterého můžete vést drát k lampě) a zapojíte vypínač do zásuvky.

Pokud potřebujete uspořádat další světelný bod na chodbě, můžete použít nástěnné svícny. Jsou umístěny v těsné blízkosti bloku zásuvek-spínač a nemusíte ničit velký kus zdi kvůli elektroinstalaci.

Obecná bezpečnostní pravidla

Před zahájením takové práce (zejména na dokončeném napájecím systému) byste měli samozřejmě odpojit vedení a zkontrolovat, zda není žádné napětí. Výběr napájecího kabelu nezpůsobí žádné potíže: pro uspořádání osvětlení stačí průřez 1.5 mm². Vzhledem k tomu, že vypínač připojujeme do zásuvky a ne naopak, primární (zásuvkový) kabel bude výkonnější: 2.5 mm².

Je možné k vypínači připojit zásuvku?

Představte si situaci: zrekonstruovali jste své prostory, veškeré elektrické rozvody jsou zazděné ve zdech a chybí záložní krabice ani zásuvkové krabice. V jedné z místností je třeba nainstalovat zásuvku. Umístění vedle rozvodné skříně je iracionální, umístění je příliš vysoko. Ale nechci položit otevřenou kabeláž (zejména příkop do zdi).

Na vhodném místě je vypínač, který má jasně napětí. Jak vyrobit zásuvku z vypínače, pokud je možné je esteticky umístit vedle sebe?

Abychom na tuto otázku odpověděli, připomeňme si: jaké typy schémat osvětlení s vypínači existují?

Klasické zapojení: kohoutek z rozvodné skříně.

Nulový vodič je vložen do lampy z krabice. V samotné krabici je uspořádána přestávka ve fázovém kabelu (otevře se pomocí spínače), poté fáze vstupuje do lampy po stejné cestě jako nula.

U tohoto schématu je v tělese (instalační krabici) spínače přítomen pouze fázový vodič. Nebude možné uspořádat uzavřený elektrický okruh pro připojení dalšího elektrického spotřebiče (přes zásuvku). Můžete použít fázi ze spínače, ale stále musíte vést nulu z rozvodné skříně, což dělá nápad bezpředmětným.

Závěr: U tohoto typu uspořádání osvětlení není možné připojit zásuvku k vypínači.

Vypínač je umístěn mezi zdrojem energie a svítidlem.

Toto schéma je méně obvyklé, ale v některých místnostech se používá. Pokud bylo ve fázi návrhu rozhodnuto nepoužívat rozvodné skříně v síti osvětlení, máte štěstí. Spínací skříňka obsahuje nulové i fázové vodiče.

Pořadí práce je následující:

• Stávající vypínač demontujeme, aniž bychom se dotkli instalační krabice.
• Určujeme trasy pro pokládku vstupních a výstupních kabelů. Pokud máte schéma a plán elektrického napájení místnosti, není to těžké.
• Opatrně vyvrtejte otvor pro zásuvkovou krabici.
• Do spínací skříňky namontujeme svorkovnice a zásuvku zapojíme podle následujícího schématu:

Vzhledem k tomu, že současné vedení je určeno pro osvětlení, s největší pravděpodobností není průřez kabelu větší než 1.5 mm². Maximální možné zatížení pro takový kabel (za předpokladu, že je měděný): 3.3 kW. To znamená, že do této zásuvky lze zapojit nepříliš výkonné elektrické spotřebiče. Maximum je vysavač. No, nabíječky na telefon, zdroj pro router nebo anténní zesilovač – žádný problém.

Celkový

Rozšíření elektrické sítě v samostatné místnosti z důvodu odpojení ve stávajících spínacích zařízeních je možné. Spínač je zpravidla připojen k zásuvce. Opačná situace je možná pouze s určitým schématem zapojení.

Související videa

Rozvoj elektrické sítě v místnosti můžete naplánovat jak při jejím prvotním návrhu, tak při použití hotové elektroinstalace. Ať už je použita kterákoli z těchto dvou možností, je vhodné propojovat odbočné krabice, instalované vypínače a instalační krabice navzájem s co nejekonomičtější spotřebou materiálu. Elektroinstalace se nemusí nutně provádět pouze v elektrických krabicích, které hrají roli rozbočovače. Například existuje mnoho metod pro připojení zásuvky k vypínači a naopak. K provedení části spínání je vhodná jakákoli krabička, důležité je pouze vyloučit možnost zkratu kontaktů.

Standardní zapojení vypínače a elektrické zásuvky v jedné jednotce

Často je na chodbě nebo chodbě potřeba kombinovat vypínač pro několik skupinových osvětlovacích linek a přípojný bod k elektrické síti (zásuvka).

Toto řešení má řadu výhod:

• Zpravidla není potřeba rozsáhlá síť zásuvek na chodbě, protože v této místnosti nejsou žádné neustále fungující elektrické spotřebiče. Na chodbě je však potřeba čas od času zapojit nabíječku na telefon nebo vysavač. Kromě toho může být na chodbě umístěna základní jednotka radiotelefonu.
• Vzhledem k tomu, že chodba obsahuje šatní skříně, věšák a zrcadlo, zbývá na stěnách jen málo volného místa. Část chodby navíc často zabírá elektroměr a vstupní rozvodný panel. Proto je velmi důležité zajistit kompaktní uspořádání spínacích zařízení.
• Připojení zásuvky a vypínače vám umožní ušetřit kabeláž a obejít se bez instalace další elektrické krabice.
• Při připojení dalšího druhého zařízení není třeba zhoršovat stav zdi nebo pokládat napájecí kabel. Dopad na místnost při připojení je minimalizován.

Realizace schématu

Pro realizaci celého obvodu je zapotřebí jediná elektrická skříň a jeden jistič.

• Nulová sběrnice N (modrá barva) jede jakoby v průjezdu do zásuvky a ke skupinovým osvětlovacím linkám.
• Uzemnění PE vede do tělesa objímky a do tělesa svítidla (pokud je jedno ze skupinových osvětlovacích vedení umístěno v koupelně).
• Fáze za jističem je připojena k elektrické zásuvce přes spojovací krabici.
• Připojení se provádí v zásuvkové skříni pomocí WAGO nebo jiné svorkovnice.
  Vstupní svorka spínače se dvěma klíči a fázová svorka v elektrické zásuvce jsou propojeny krátkým kabelem.
• Poté se fáze odebírá z výstupních svorek do každé skupinové osvětlovací linky.

Výše popsané schéma se nejčastěji používá v designu, protože je v každém případě nutné položit vodiče k různým skupinovým osvětlovacím linkám. Při použití tohoto řešení jako pomocného řešení není nutná instalace dalších krabic. Otvor pro elektroinstalační přístroj se vyvrtá v blízkosti již umístěného přístroje. Jen je potřeba udělat pár kabelů navíc.

Pokud je potřeba rozvést osvětlení a elektrické zásuvky k různým jističům (např. zásuvka se používá pro elektrický spotřebič s vysokým výkonem), fáze se iniciuje podél různých silových vedení.

Připojení spínače jedním tlačítkem ze zásuvky

Klasická metoda: ke světelnému bodu se ze spojovací krabice připojí společná nulová sběrnice.

Uzemnění se provádí stejným kanálem (pokud je použit). Fázový vodič však nepasuje přímo do lampy. Jednoklíčový spínač, umístěný společně se zásuvkou ve stejném krytu, otevírá obvod mezi světelným bodem a fázovým kontaktem v zásuvkové skříni. Toto schéma je docela populární.

Vypínatelná zásuvka

Další možností využití popsaného modulu je vypínatelná elektrická zásuvka. Jde například o elektrický spotřebič, který je potřeba vypnout při odchodu z místnosti nebo v noci. Samotná jednotka je umístěna ve vysoké výšce, není vždy možné použít standardní vypínač. Stisknutí spínacího tlačítka umožňuje odpojit elektrické zařízení bez použití jističe ve vstupní rozvodné desce.

V některých případech je vyžadován opak: elektrický spotřebič musí být za daných podmínek napájen. V tomto případě se fázový vodič umístěný uvnitř bloku jednoduše odpojí spínačem a silové vedení se připojí stejným způsobem jako u jednoduché zásuvky.

Přidání přepínače do stávající zásuvky

Pro minimalizaci následků je zásuvka nahrazena blokem. Je to docela jednoduché: stačí vyvrtat poblíž otvor pro krabici a opatrně nainstalovat nový modul.

Není třeba připojovat napájecí kabel, je již v zásuvkové krabici. Musíte však prodloužit výstupní vodič k lampě. Zde se o všem rozhoduje individuálně. Schéma připojení je extrémně jednoduché: fázové a nulové kabely jsou položeny ze zásuvky, nikoli z krabice.
Samozřejmě se musíte postarat o instalaci kontaktních bloků. Ale často je výstupní vodič připojen přímo ke kontaktům zásuvky: některé modely tuto možnost poskytují.

Pokud je ve skupině více vývodů, je přípustné nahradit kteroukoli z nich společnou jednotkou. Stačí najít vhodné místo (odkud lze kabel ke svítidlu vytáhnout) a zapojit zásuvku do vypínače.

Pokud potřebujete další světelný bod v chodbě, můžete si pro tento účel vybrat nástěnné svítidlo. Je umístěn přímo vedle bloku „zásuvka-spínač“, a proto není nutné ničit velký fragment zdi pro kabeláž.

Obecné zásady bezpečnosti

Před zahájením výše popsané práce musíte odpojit vedení od sítě a ujistit se, že v něm není žádné napětí. Při výběru napájecího kabelu nebudou žádné potíže: pro osvětlení stačí průřez 1,5 metru čtverečních. mm. Vzhledem k tomu, že spínač je připojen k zásuvce a ne naopak, musí být průřez výstupního (primárního) vodiče větší: 2,5 mXNUMX. mm.

Připojení zásuvky k vypínači

Po provedení renovačních prací v místnosti může nastat tato situace: veškerá elektroinstalace je skryta ve zdech, nejsou zde žádné záložní krabice ani zásuvkové krabice. V jedné z místností je třeba nainstalovat zásuvku. Jeho umístění v blízkosti rozvodné krabice je nepraktické kvůli příliš vysoké výšce. Ale není touha instalovat otevřenou kabeláž.
Na vhodném místě je živý vypínač. Jak zapojit zásuvku z vypínače, pokud je možné je seřadit přehledně vedle sebe?

Klasické připojení: odbočka ze spojovací krabice

Nulový vodič je vložen do osvětlovacího zařízení z elektrické krabice. A v něm samotném pomocí spínače dojde k přerušení fázového vodiče, po kterém fáze vstupuje do žárovky po stejné trase jako nula.
Toto schéma zajišťuje přítomnost pouze fázového vodiče v těle spínače. Zorganizováním uzavřeného elektrického okruhu nebude možné připojit další zařízení. Pokud použijete fázi ze spínače, pak bude nula stále muset být připojena ze spojovací krabice, což je důvod, proč se ztrácí význam myšlenky.

Závěr: Při použití této možnosti uspořádání osvětlení není možné připojit zásuvku k vypínači.

Vypínač je umístěn mezi zdrojem elektřiny a lampou

Tato možnost je méně častá, ale v některých místnostech se stále používá. Pokud bylo ve fázi přípravy projektu rozhodnuto opustit použití spojovacích krabic v síti osvětlení, lze to považovat za štěstí. Instalační krabice jističe obsahuje nulové i fázové kabely.

K vyřešení problému se provádějí následující akce:

• Instalovaný jistič se demontuje bez demontáže montážní krabice.
• Jsou stanoveny trasy pro pokládku vstupních a výstupních vodičů. Pokud máte schéma a plán zásobování prostor elektřinou, není to těžké.
• Opatrně vyvrtejte otvor pro zásuvkovou krabici.
• Po instalaci svorkovnic do spínací skříňky je zásuvka připojena.

Vzhledem k tomu, že stávající elektroinstalace je navržena tak, aby zajišťovala osvětlení, má vodič s největší pravděpodobností průřez nejvýše 1,5 m3,3. mm. Maximální zatížení pro měděný drát této tloušťky je XNUMX kW. Z toho vyplývá, že tato zásuvka může napájet elektrické spotřebiče s nízkým výkonem, například vysavač. Pokud jde o nabíječky pro smartphony a napájení routeru, nebudou žádné potíže s jejich připojením k němu.

Je možné rozšířit silovou síť v samostatné místnosti připojením stávajících spínacích zařízení. Nejčastěji je spínač připojen k zásuvce. Opačné pořadí zapojení je možné pouze při použití specifického schématu zapojení.
