Odvodňovací systém kolem domu vlastníma rukama, schémata

Odvodňovací systém kolem domu ho chrání před vlhkostí, což hraje velkou roli v bezpečnosti základů a trvanlivosti budovy. Řekneme vám, co je odvodnění a jak ho správně provést kolem domu, a také o použití různých systémů pro odvod vody v závislosti na podmáčení půdy.

Ani ta nejspolehlivější a nejkvalitnější hydroizolace základů nemůže donekonečna odolávat zemní vlhkosti. Dříve či později si voda najde cestu otevřenými kapilárami, trhlinami a mechanickými vadami izolační vrstvy. Aby se tomu zabránilo a aby se základy časem nestaly kapilárním čerpadlem a zdrojem vlhkosti v prostorách, je nutné odvést podzemní vodu od základů nebo alespoň snížit kapilární tlak na hydroizolační povrch.

Nejspolehlivějším způsobem, jak chránit základy před navlhnutím, je odvést vodu. Níže jsou uvedeny popisy různých drenážních systémů a příklady jejich realizace.

Co je to drenáž a jak funguje?

Pokud lze hydroizolaci přirovnat ke zdi pro vodu, pak je odvodnění jako odvodňovací čerpadlo. Hydroizolace a odvodňovací systémy kolem domu se dokonale doplňují a poskytují nejúplnější ochranu základů před zemní vlhkostí.

Jak víme ze školní fyziky, kapalina podle zákona o spojených nádobách vždy teče na nižší místo. Nezapomínejme, že vlhkost v půdě se šíří kapilárami poměrně pomalu. Rychlé odvedení nashromážděné vody drenážními trubkami proto umožňuje vytvořit za nimi suchou zónu. Tento efekt se používá k ochraně základů domu.

Není těžké položit drenáž kolem domu vlastníma rukama. Jedná se o systém perforovaných trubek, které shromažďují podzemní vodu, která samospádem odtéká k vypouštěcímu místu na vhodném místě, například do speciální studny.

V každém případě se drenážní potrubí instaluje pod úhlem. Ideální je, pokud má půda kolem domu mírný sklon a v blízkosti se nachází rokle, kudy může být voda vypouštěna. Na vodorovném úseku v nížině se voda musí shromažďovat ve speciální akumulační nádrži – drenážní studni, odkud se pravidelně odčerpává, jak se naplňuje. Nahromaděná vlhkost může být použita jak pro technické potřeby, tak k zalévání rostlin.

Hotové drenážní trubky lze nahradit domácími. Drenážní trubka pro kutily se vyrábí z oranžových vodovodních trubek (tlusté trubky pro venkovní instalaci). Efektu se dosáhne vyvrtáním mnoha drenážních otvorů.

Typy odvodnění pro soukromý dům

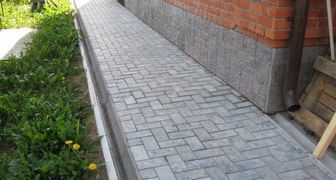

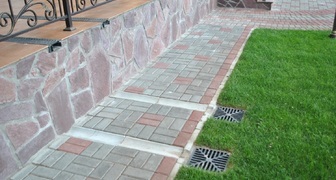

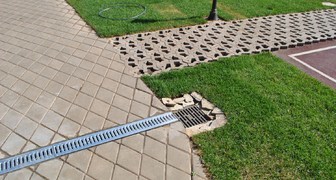

Existují dva typy odvodnění základů svépomocí: povrchové a hloubkové. První typ je nezbytný pro odvádění vody po roztátí sněhu a deště z povrchu půdy nebo slepé plochy. Konstrukčně se jedná o běžný dešťový odtok. Voda se v něm shromažďuje podél slepé plochy základů, která má mírný sklon od stěny domu směrem k odtokovému potrubí. Velikost dešťového odtoku závisí na maximální úrovni srážek v dané oblasti a na ploše střechy, která shromažďuje vodu.

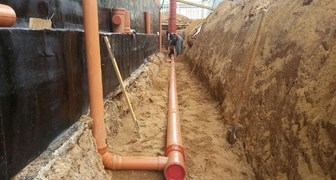

Pro ochranu před podzemní vodou je nutné instalovat hluboký drenážní systém. Navíc musí být umístěn co nejníže, ideálně pod základovou patou.

Aby ušetřili peníze a čas, někteří nezkušení developeři kombinují systém odpadních vod a odvodnění a organizují odvodnění střešního vtoku do drenážního potrubí. To by se za žádných okolností nemělo dělat, protože během deště drenážní potrubí nestihne odvést odtokovou vodu a ta aktivně proniká do půdy perforací, což způsobuje zaplavování kolem odvodnění. Pokud není kam odvádět dešťovou vodu, můžete ji odvést přímo do drenážní nádrže, ale nezapomeňte použít samostatné potrubí.

Samotné drenážní zařízení do značné míry závisí na typu půdy. Například u písčité půdy s vysokým jílovitým horizontem ležícím nad základovou patou by měla být drenáž provedena na spojení jílového a písčitého horizontu. Těžká jílovitá půda nepropouští vodu dobře a pro určení hloubky pronikání vody bude nutné vykopat průzkumnou jámu. Na silně zamočených pozemcích může být nutné vytvořit lokální povodí z vodotěsné fólie nebo dokonce betonové přepážky v zemi.

Zařízení hluboké drenáže

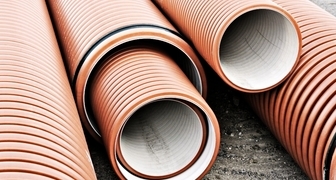

Hlavním prvkem podzemní drenáže je perforovaná drenážní trubka, která shromažďuje vodu ze země a odvádí ji díky sklonu. Čím větší je sklon, tím efektivněji funguje domácí drenáž instalovaná vlastníma rukama a tím více vody se ze země odvádí. Silný sklon však vede k prudkému nárůstu množství práce, zejména při velké délce systému odvodnění vody.

Na druhou stranu malý sklon trubek zpomaluje pohyb vody a vede k postupnému zanášení vnitřních kanálů. Za přijatelný se považuje sklon alespoň 1 cm na běžný metr potrubí. Úhel sklonu musí zůstat v celé drenáži konstantní. Jinak se v místech zlomů začnou hromadit sedimenty, které postupně povedou k ucpávání trubek. Tento úhel je nutné během instalace drenáže sledovat pomocí metrové vodováhy a centimetrové vložky.

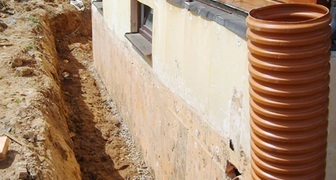

Po obvodu základů se vykope odvodňovací příkop, který se od nich vykope nejméně 50 cm. Pokud je slepá plocha domu širší než půl metru, vykopeme příkop podél jeho okraje. Minimální šířka příkopu je také 50 cm. Zeď nejblíže k základům je svislá. Protilehlý sklon příkopu je mírně skloněný. Další kroky závisí na typu půdy a míře zamokření půdy.

Výstavba drenážního systému na lehkých půdách

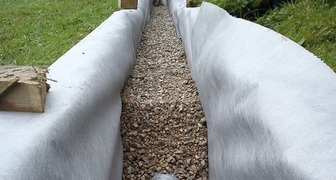

Pokud půda netrpí vysokou vlhkostí a má lehkou mechanickou strukturu, lze odvodnění zařídit zjednodušeným schématem. Na dno příkopu se položí propustná geotextilie s přesahem na okrajích. Na ni se nasype vrstva hrubého písku a několik centimetrů středního a drobného štěrku. Na drcený kámen se položí drenážní trubka.

Pak se to kompletně naplní drceným kamenem a to vše se pokryje okraji agrofibry. Písek a drcený kámen fungují jako filtr a zadržují pevné částice, které mohou ucpat drenážní otvory. Příkop s trubkou se naplní tenkou vrstvou drobného drceného kamene a poté zeminou.

Jak provést drenáž kolem domu s vysokou úrovní zamokření

Pro silně zamořenou půdu nebude výše popsaná drenáž stačit. Pro oddělení přebytečné vlhkosti se nejprve instaluje hydroizolace podél vnějšího okraje příkopu. Nejjednodušší možností pro vytvoření takového umělého povodí je pokrýt vnější stěnu příkopu hydroizolační membránou nebo několika vrstvami střešní lepenky. Hloubka příkopu by v tomto případě měla přesáhnout úroveň vodotěsného jílového horizontu nebo být pod základnou základu.

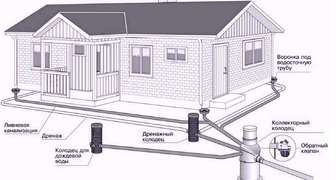

Pro úplnou ochranu by měla drenáž dokončit obvod kolem základu. Odtokový bod je vybaven v místě, kde jsou trubky umístěny nejhlouběji. Jak již bylo zmíněno, akumulační nádrž lze využít pro sběr podzemních i atmosférických srážek. V tomto případě je nepřípustné používat drenážní a drenážní potrubí společně a místo odvádění podzemní vody musí být umístěno pod místem napojení svodu dešťové vody.

Celkový

Odvodňovací systém kolem domu poskytuje poměrně vysokou úroveň ochrany před vlhkostí základů. Díky správně uspořádanému systému odvodnění se po mnoho let zbavíte mnoha problémů spojených se zvýšenou vlhkostí.

Odvodnění kolem domu je drenážní systém, který chrání podzemní obvod chráněného objektu. Úkolem odvodnění kolem domu je snížit hladinu podzemních vod pod základem. Odvodnění kolem domu, které chrání obvod budovy, stavby nebo jakéhokoli území, jako je zahrada nebo záhony, často využívají krajinářští architekti a vytvářejí mistrovská díla designu.

Schéma nebo plán této linie je však krajinářským specialistům diktován přírodou, tj. vodou. V případě proudění podzemní vody s jasně vyjádřeným směrem se odvodňovací schéma přijímá ve formě otevřeného prstence, případně půlkruhu nebo segmentu. V případě, že je přívod vody charakterizován tlakovým typem nebo je infiltrační, obvodové schéma obchází celý obrys chráněného objektu, tj. musí být uzavřené.

S plánem horizontální drenáže je to víceméně jasné. A hloubka odtoků? Zdálo by se, že pokud je cílem snížit hladinu podzemní vody pod samostatným objektem, například domem, pak by bylo logické položit odtoky hlouběji pod podrážku vašeho základu, aby se hladina podzemní vody dostala níže a ohnula se kolem základu? Proveďte jednou seriózní výkopové práce – a navždy zapomeňte na vlhkost ve sklepě, zařiďte si tam sklad, saunu! Bohužel to nebude fungovat. Vtipy s přírodou jsou obecně špatné.

Schéma „kruhové drenáže“: 1 – drenáže, 2 – studny, 3 – kolektor, 4 – plánovací značka, 5 – podlaha suterénu, 6 – základová pata, 7 – počáteční hladina podzemní vody, 8 – hladina podzemní vody v důsledku snížení. a – ukazatel rychlosti odvodnění, L – vzdálenost od vnější stěny k ose drenážního potrubí

Základní chyby při instalaci drenáže kolem objektu

Nemůžete jen tak hlouběji položit odtoky, negativní důsledky takových opatření mohou být následující:

1. Při prudkém poklesu hladiny podzemní vody pod domem část vody opustí pórový prostor, čímž se naruší rovnováha tlaků v půdní kostře. Tyto tlaky se přerozdělují, ale nelze přesně předpovědět jak. Výsledek je však jasný – základy se mohou usadit, a to nerovnoměrně.
2. Proud vody může začít unášet malé částice zeminy zpod základové vrstvy do drenáže, tento proces se nazývá sufuze, která také vede k oslabení základu.
3. Vzdálenost od osy odvodňovacího potrubí ke stěně domu musí být stanovena výpočtem, jehož data zahrnují hodnoty úhlu vnitřního tření pro všechny vrstvy půdy nacházející se pod domem. Pokud jsou odvodňovací potrubí uložena blíže, než je minimální povolená vzdálenost, může dojít ke ztrátě stability svahů mezi základovou základnou a dnem vykopaných výkopů. Bezpečná vzdálenost bude 6-8 metrů od okraje základu k ose odvodňovacího potrubí.

Kruhová drenáž se často kombinuje s hloubkovou nebo stěnovou drenáží.

Rozdíl mezi stěnovými odvodňovacími systémy a prstencovými odvodňovacími systémy spočívá v hloubce drénů. Schéma stěnové odvodňovací soustavy je také prstencová odvodňovací soustava, ale obrázek je zcela odlišný. V případě stěnové odvodňovací soustavy nehrozí narušení únosnosti základů, ale základová patka není chráněna před podzemní vodou.

V obzvláště obtížných případech se instaluje systém odvodňovacích vrtů a voda se odčerpává.

Proto, bez ohledu na to, jak lákavé je rozmístit dům se suchými sklepy, zahradou a mnohem více na malé ploše pozemku s vysokou hladinou podzemní vody, je třeba k této záležitosti přistupovat zodpovědně.

Z výše uvedeného je zřejmé, že bez dat z hydrogeologického průzkumu lokality a topografického průzkumu je sotva možné navrhnout dokonale fungující systém kruhové drenáže. A to je pravda.

Odvodnění je systém propojených potrubí a studní. K jeho uspořádání potřebujete mít následující údaje: hladinu podzemní vody v jednotlivých ročních obdobích, plán lokality a umístění vzhledem k hlavním vodním přijímačům, vlastnosti a strukturu půd, které tvoří lokalitu, hloubku zamrznutí půdy. Také je třeba znát hloubku základů domu.

Ale co když nemáte čas nebo peníze na objednání a provedení hydrogeologického průzkumu a topografického zaměření? Pak se můžete vyzbrojit laserovým dálkoměrem a nivelací a sami si vytvořit plán odvodnění. Na základě pozorování odtoku dešťové vody, toho, jak voda proniká do země, kde stagnuje, a také po prozkoumání půdy na vašem pozemku je docela možné si odvodnění provést sami.

Půdy se dělí na propustné – jedná se o písky a půdy obsahující štěrk. Pokud se po lijáku voda rychle vsákne do země bez zanechání kaluží, pak lze půdu charakterizovat jako propustnou. Pokud je půda nepropustná, pak kaluže zůstávají na povrchu dlouho a půda je jílovitá nebo prachová. Když si hrudku takové půdy srolujete v dlaních, můžete jí dát jakýkoli tvar, srolovat ji do šňůry.

Po tomto určení je možné nakreslit profil výkopů s ohledem na minimální sklon drenážních trubek. Pro zajištění normálního průtoku vody do kolektoru by měl být podélný sklon trubek v propustných půdách 3 cm na 1 běžný metr a v nepropustných půdách 2 cm na 1 běžný metr. V praxi se sklon, pokud je to možné, provádí ještě větší – 3-5 cm na běžný metr.

Odvodňovací systém kolem domu svépomocí

Postupnost prací pro instalaci kruhové drenáže:

• odříznutí vrstvy ornice do výšky 30 cm a vykopání příkopu. Po zhutnění dna příkopu se provede zásyp pískem o tloušťce 100 mm a zhutní se. Sklon se kontroluje vodováhou.
• Na písek se s překrytím položí vrstva geotextilie, která obalí celé drenážní potrubí s filtrem z drceného kamene. Geotextilie je filtrační tkanina, která zabraňuje vniknutí nečistot a částic zeminy do drenážního potrubí, takže potrubí se nezanáší. Odborníci doporučují pro drenáž použít tepelně vázanou geotextilii.

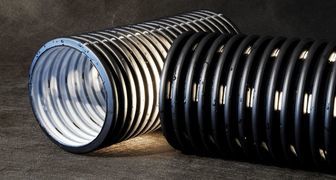

• Na geotextilii se nasype vrstva drceného kameniva nebo štěrku frakce 10-20 a poté se položí drenážní potrubí. Pro odvodnění lokality jsou z hlediska ceny a kvality vhodné flexibilní jednovrstvé vlnité potrubí s perforací. Při výběru potrubí je třeba vzít v úvahu, že pro pokládku do hloubky 2 m lze použít potrubí s kruhovou tuhostí SN2, pro hloubku až 3 metry – alespoň SN4. Pokud se používá geotextilie, můžete zvolit potrubí, které nemá přídavný filtr z geotextilie. Doporučený průměr potrubí je 110 mm.

• V místech obratu a každých 50 m rovného úseku potrubí se instalují inspekční studny. Kolem domu by měly být alespoň dvě studny.
• Trubku naplňte tak, aby byla zcela pokryta vrstvou štěrku, poté ji obalte geotextilií a upevněte její okraje bez zanechání otvorů.
• Naplňte příkop až po okraj hrubým pískem nebo štěrkem, drceným kamenem. Tím se zlepší filtrace a v mrazu se voda nezvedá. Navrch položte předem nařezanou zeminu pro rostliny.

• Průtok vody z drenážního systému je směřován do lomu nebo rokle, pokud existuje. Pokud je potřeba sběrná studna, je instalována v nejnižším bodě reliéfu.

A teď ta nejzajímavější část. Instalace kruhového drenážního systému pro daný pozemek v kombinaci s krajinářským designem, a to i ve fázi vývoje projektu, umožňuje vytvořit jedinečný, útulný a krásný koutek.

Alpská skluzavka vyžaduje kameny a žádnou stagnaci podzemní vody. Záhony a zahrada vyžadují úrodnou půdu. Otázka zajištění vlhkosti půdy při navrhování drenážního systému je již částečně vyřešena, záleží jen na vaší fantazii.
