Na jaké úrovni by měla být venkovní klimatizace umístěna?

V obytných komplexech je stále častěji v podlahách nebo na střeše zřízena technická plocha pro klimatizace, ale kvůli technickým omezením tam není možné instalovat klasické split systémy. To znamená, že jsou použity profesionální VRF systémy.

popis

Zkusme si za pár minut ujasnit terminologii.

Split systém: jedna venkovní jednotka, jedna vnitřní jednotka, mezi nimi одна dvojice trubic, kterými cirkuluje freon.

Rýže. Split systém = jeden pár trubek

Multi split systém: jedna venkovní jednotka, několik vnitřních jednotek. Kolik vnitřních jednotek? tolik a pár trubek.

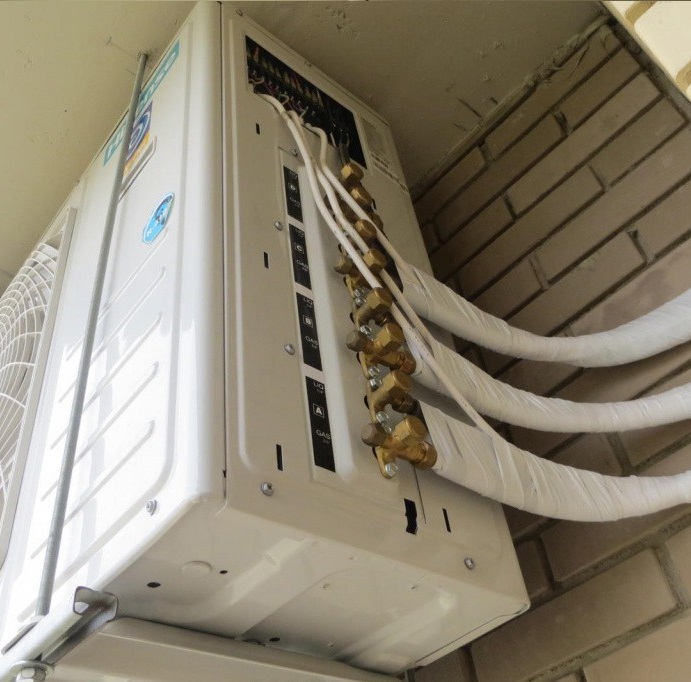

Rýže. Multi-split systém: tři páry trubek na tři vnitřní jednotky

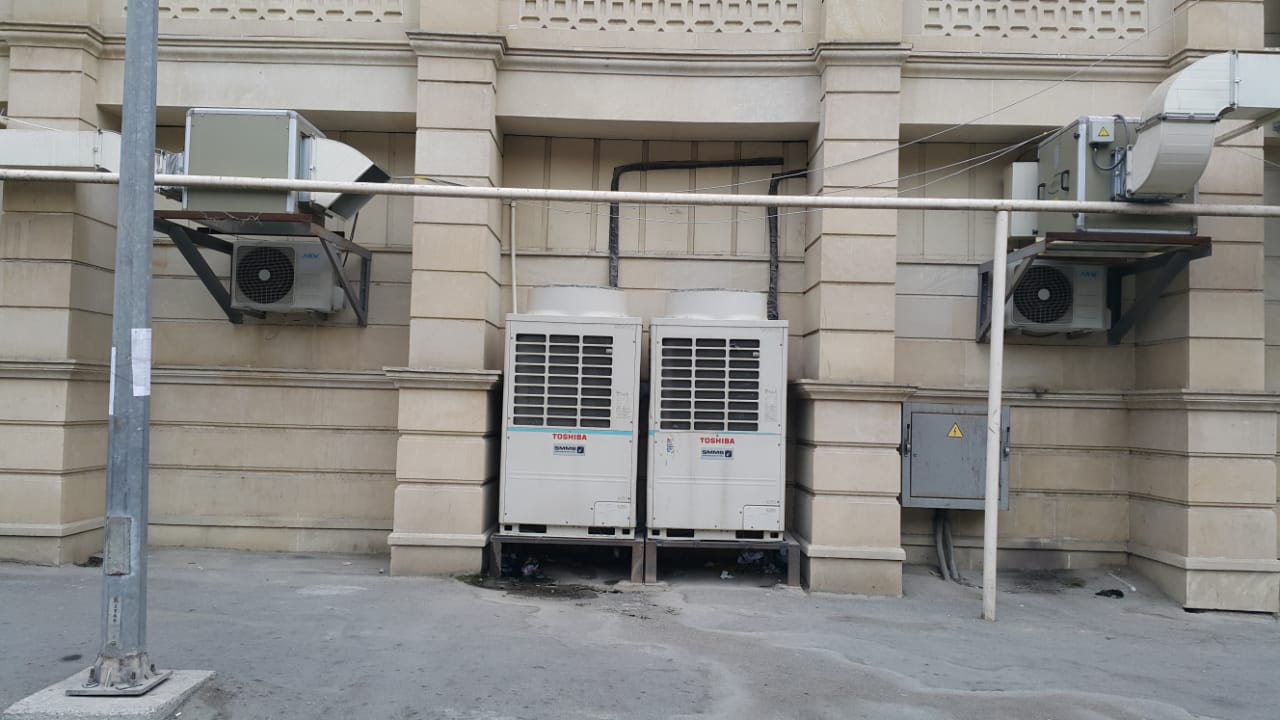

VRF: jedna venkovní jednotka (včetně jedné složené z několika modulů), desítky vnitřních jednotek. Z venkovní jednotky přichází pouze jeden pár trubky velkého průměru, které se větví na menší, jako strom

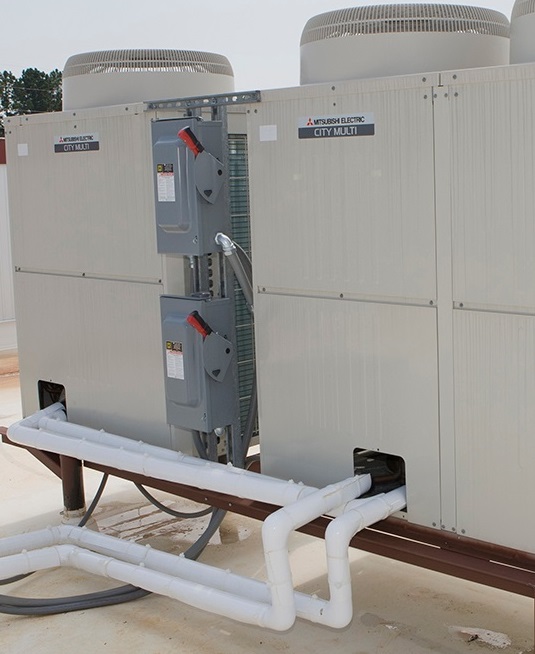

Rýže. Z VRF z několika modulů vycházejí pouze dvě trubky

Co je správné: systémy VRF nebo VRV?

Tyto dvě zkratky znamenají úplně to samé, pouze písmena VRV používá japonský výrobce Daikin a VRF všichni ostatní výrobci na světě. Oba se překládají jako „proměnný objem freonu“.

Trubicemi všech tří typů klimatizací cirkuluje freon, který jedním směrem proudí studený a druhým směrem horký. Jednou velkou nevýhodou freonu je, že jej nelze čerpat na velké vzdálenosti.

Tato vzdálenost v systémech VRF je však desítkykrát větší než u konvenčních dělených systémů, takže k systémům VRF často neexistuje žádná alternativa.

Rýže. Systémy VRF mají také omezení na vzdálenost mezi vnitřními jednotkami a venkovními jednotkami. Příklad od jednoho z výrobců

Umístění bloků na střechu

Jako každá jednotka výměníku tepla může venkovní jednotka VRF správně fungovat pouze tehdy, je-li foukána pouličním vzduchem. A je naší odpovědností tento přístup poskytnout.

To znamená, že v určité vzdálenosti od bloků nad a po stranách by neměly být žádné překážky.

Pravidla instalace jsou jednoduchá a univerzální pro zařízení většiny výrobců:

• Vzdálenost od horní části bloku k vrchlíku nebo stropu je nejméně 2,0-3,0 metry;
• Vodorovně k okolním stěnám nebo parapetům – minimálně 1000 mm;
• Mezi řadami bloků – nejméně 1000 mm;
• Mezi krátkými stranami bloků – 100-500 mm.

Při dodržení těchto rozměrů mohou být venkovní jednotky „obklopeny“ překážkami maximálně ze tří stran.

Na střeše musí být instalovány vnější bloky na nosné konstrukce s plošinou nad úrovní sněhové pokrývky (pro Moskvu je to asi 500 mm). Je vhodné nezapomínat na možnost výskytu sněhových pytlů.

Mohou to být kovové konstrukce, betonové základy nebo speciální podpěry, které se obvykle nazývají velké nohy.

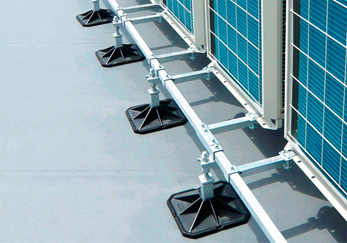

Rýže. Bigfooty jsou podpěry s rámem pro instalaci klimatizací. Mohou být instalovány přímo na dort. Drahé, ale pohodlné.

Umístění na technický balkon

Při umístění venkovních jednotek VRF na technický balkon je hlavním úkolem zajistit jejich chlazení. Venkovní jednotka vydává velké množství horkého vzduchu, pokud nemá kam jít, objeví se „tepelný prstenec“ a při dosažení určité teploty kolem jednotky (asi 43 stupňů) přejde do ochrany proti přehřátí. Instalace speciální zásuvky může zachránit situaci.

Rýže. “Tepelný prstenec”

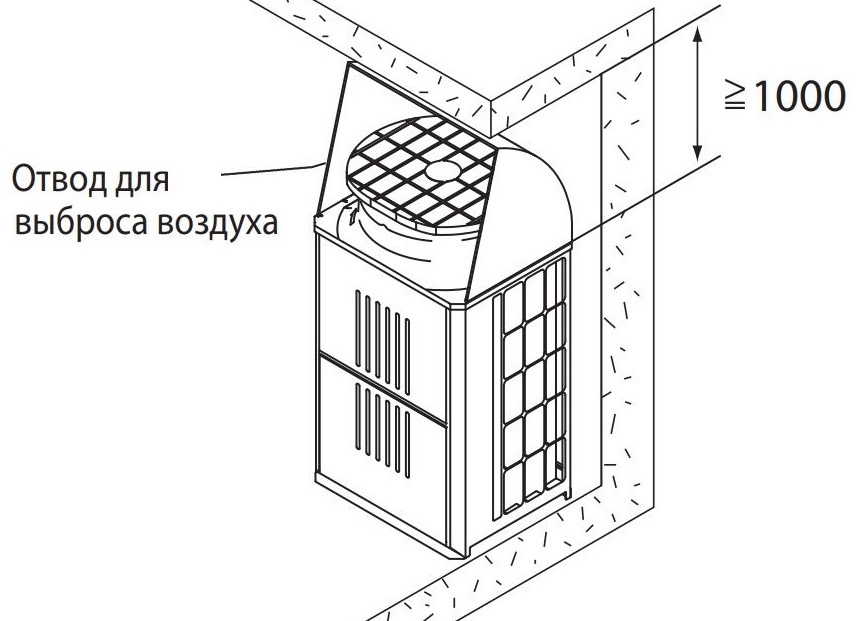

Rýže. Instalace deflektoru pro odvod tepla

Pokud je technický balkon zakrytý vnějšími mřížemi, je třeba dodržovat několik pravidel.

1. Od venkovní jednotky k mřížce musí být položeno vzduchové potrubí požadovaného průřezu.
2. Pro tuto možnost umístění by měly být použity speciální venkovní jednotky vybavené výkonnějšími ventilátory.
3. Venkovní jednotka nemůže být umístěna dále než 5-7 metrů od mřížky.

Pokud je na balkoně umístěno několik venkovních jednotek VRF, pak každá z nich musí mít vlastní vzduchotechnické potrubí. To znamená, že velikost a výška balkonu musí být pro takovou instalaci dostatečná.

1. Vnější mřížka zakrývající vypouštění musí mít světlý průřez minimálně 80 %. V opačném případě je nutné zvětšit rozměr této mřížky, a tedy i rozměr vzduchovodů.
2. Živá plocha průřezu mřížek nasávání vzduchu by měla být 3-4krát větší než živá plocha průřezu mřížek výfuku.

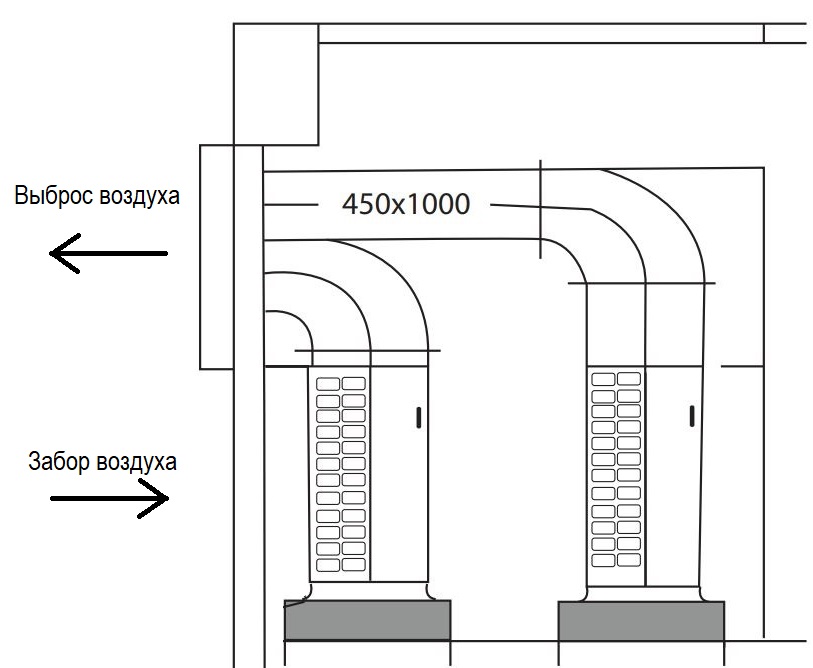

Rýže. Umístění bloků do dvou řad. Uvedená typická velikost potrubí

Potřeba překrývání na technickém balkoně

Podlaha technických balkonů na úrovni podlahy je obvykle vyrobena z tahokovu nebo síťoviny, což má pozitivní vliv na ukazatele tepelného výkonu projektu.

Teplo z venkovních jednotek však stoupá vzhůru, prochází mřížkovou podlahou a může se stát, že se klimatizace v horních patrech přehřejí a přestanou fungovat.

Rýže. Proces přehřívání je zvláště důležitý u hlubokých balkonů, kde jsou instalovány konvenční split systémy, ze kterých nelze odvést vzduchové kanály do roviny fasády

V tomto případě je nutné každých pár úrovní provést pevný strop, aby se odřízla horní patra od tepla spodních klimatizací.

Ale u venkovních jednotek VRF vybavených vzduchovým potrubím (jak jsme popsali výše) není použití pevných podhledů obvykle vyžadováno.

Domov je místo, kde relaxujeme, a pokud v zimě usilujeme o teplo, pak v létě hledáme spásný chládek. Moderní městský byt nebo venkovský dům bez klimatizace se v létě promění ve vaši osobní pobočku pekla. Nestačí si jen pořídit klimatizaci, je také důležité ji správně umístit, aby nezpůsobovala problémy! Připravili jsme pro vás malého průvodce výběrem místa pro instalaci klimatizace. Doufáme, že vám naše rady pomohou při rozhodování o typu a umístění klimatizace a vyrazíte na letní sezónu v plné výzbroji.

Typy klimatizací

Dnes existuje 5 možností pro domácí klimatizace, to znamená pro použití v bytě nebo soukromém domě. Jedná se o okenní klimatizaci, mobilní klimatizaci, split systém, multisplit a kazetovou klimatizaci.

• Okenní klimatizace. Zřídka instalované, téměř nikdy nenalezené v prodeji, má mnoho nevýhod, včetně potíží při instalaci na okna s dvojitým zasklením a také vysoké hladiny hluku. Mezi výhody okenního monobloku patří při provozu přívod čerstvého vzduchu do místnosti, to je ale i jeho slabá stránka – v zimě musíte klimatizaci zavírat nebo vyndavat, aby nezamrzla.
• Mobilní klimatizace. Doporučujeme použít jako dočasné řešení v pronajatém bytě nebo venkovském domě, protože se jedná o instalaci na podlahu, je poměrně hlučná, zabírá hodně místa a vyžaduje odvod teplého vzduchu a někdy i přívod čerstvého vzduchu.

• Split systém. Dnes nejrozšířenější typ klimatizace má mnoho výhod, od tichého provozu až po solidní studený a tepelný výkon (některé modely jsou účinné na ploše až 100 m2). V jižních oblastech je velmi oblíbená i možnost zimního vytápění bytů a domů invertorovými split systémy, ve středním pásmu se využívají i pro vytápění bytů v mimosezóně. Systém se skládá ze dvou bloků – venkovního a venkovního a vyžaduje odbornou instalaci.

• Multisplit. Varianta se od předchozí liší počtem vnitřních jednotek, ty jsou minimálně dvě, a výkonnější venkovní jednotkou. Cena je dražší než dvojice splitových systémů srovnatelného výkonu a pokud se externí jednotka porouchá, všechny místnosti k ní připojené zůstanou bez chlazení.
• Kazetová klimatizace. Vnitřní jednotka je zabudována do podhledu a je téměř neviditelná. Instalace bez zavěšeného stropu je také možná, hlavní věcí je vyřešit problém připojení komunikací. Jedná se o výkonnou jednotku, vhodnou do místností o rozloze 30 m2 a více. Může být dobrým řešením pro prostorný obývací pokoj mezi výhody patří přívod chlazeného vzduchu ve čtyřech směrech, což umožňuje rovnoměrné chlazení prostoru. Téměř vždy má vestavěné drenážní čerpadlo.

Vzhledem k tomu, že okenní a mobilní klimatizace mají jasnou návaznost na okno jako místo instalace a kazetové klimatizace jsou umístěny převážně ve středu místnosti, podíváme se v tomto článku na výběr umístění vnitřních jednotek split systému .

Vlastnosti instalace rozděleného systému

Pro výběr správného umístění klimatizace je třeba vzít v úvahu řadu nuancí – od směru proudění vzduchu až po právní předpisy. Nejjednodušší způsob, jak dodržovat všechna pravidla, je v soukromém domě často neexistují žádné požadavky na vzhled fasády, drážky ve stěně atd. V bytech je vše složitější. Jakých 5 pravidel tedy stojí za zvážení při výběru místa pro instalaci klimatizace?

• Legislativa. V některých domech je instalace klimatizace na fasádu zakázána, budete muset umístit venkovní jednotku na balkon nebo lodžii. Náklady na instalaci obvykle zahrnují 2-3 metry trasy, každý další metr bude stát od 1500 2500 do 3 8 rublů. V tomto ohledu zákazníci často umisťují vnitřní jednotku co nejblíže k vnější jednotce, což snižuje počet možností. Je také třeba připomenout, že je zakázáno vrtat nosné stěny pod trasou klimatizace. V takových případech se často používá vytvoření falešné stěny ze sádrokartonu, pod kterou je trasa skryta. Minimální rozměry trasy jsou 3 cm hloubka a XNUMX cm šířka, s povinným sklonem XNUMX cm na metr, pokud není k dispozici drenážní čerpadlo, taková vrstva omítky není často vidět a sádrokarton pomáhá dostat se ven situace. Pokud jste vázáni těmito omezeními, nejlepší možností by bylo zavěsit vnitřní jednotku k oknu nebo do přepážky mezi okny.

• Odvodnění. Když klimatizace pracuje v režimu chlazení nebo odvlhčování, tvoří se hojná kondenzace, která musí gravitačně vytékat ze zásobníku. Mimochodem, je prostě zakázáno vyvést trubku na ulici, budete ji muset vyvést do kanalizace nebo na lodžii/balkonu umístit nějakou nádobu na vodu. Někdy musíte táhnout vedení podél stropu, to není kritické pro freon a olej cirkulující ve vedení, ale kondenzát nebude mít kam jít. Budete muset buď položit drenážní trubku nějak samostatně, se zachováním sklonu, nebo nainstalovat drenážní čerpadlo. Obecně fungují tiše, ale vyžadují údržbu a mohou se porouchat. Navíc jsou to dodatečné náklady. Volitelně zavěste klimatizaci poblíž jedné ze stoupaček, pak bude možné zorganizovat instalaci drenážního potrubí s minimálními náklady.

• Pohodlí a bezpečnost. Klimatizaci je nutné umístit tak, aby proud studeného vzduchu nedopadal na osoby spící nebo pracující v klimatizované místnosti. Ideální možností pro ložnici je umístit klimatizaci nad okno, nad dveře nebo na stěnu vedle postele, ale mírně vpravo nebo vlevo od čela postele. Pro obývací pokoj platí stejná pravidla – dveře, okno nebo posun od místa, kde je pohovka instalována.

• Odstranění ze zdroje tepla. Klimatizační zařízení by nemělo být umístěno v blízkosti varné desky nebo trouby, vyberte místo co nejdále od nich. Faktem je, že když je klimatizace v provozu, prochází celý objem vzduchu v místnosti skrz sebe, a pokud ji umístíte blízko sporáku, pak se během procesu vaření nejen snižuje účinnost
• Účinnost. Nejoptimálnějším umístěním klimatizace je stěna nad dveřmi. Při této možnosti je studený vzduch distribuován do dvou místností najednou. Neměli byste si však myslet, že na chodbu můžete zavěsit jednu výkonnou klimatizaci a získat tak kvalitní chlazení sousedních místností. Maximální účinek bude přesně tam, kde visí vnitřní jednotka, možnost s chodbou bude fungovat pouze tehdy, pokud mezi ní a obývacím pokojem nejsou žádné dveře a nic nebrání volnému pohybu vzduchu.

Design a klimatizace

Ve skutečnosti se poměrně hodně lidí domnívá, že vnitřní jednotka kazí interiér, a tak se ji snaží všemi možnými způsoby skrýt nebo zamaskovat. Nedoporučujeme to dělat ze tří důvodů:

• Klimatizace musí viset na otevřeném místě, od vrcholu ke stropu musí být 10-15 cm a zespodu nesmí bránit pohybu vzduchu. To je uvedeno ve všech pokynech;
• Pokud klimatizaci schováte do skříně nebo ji zamaskujete závěsnou policí, naruší se nejen pohyb vzduchu, ale také se ve spodní části klimatizace začne hromadit kondenzát, který bude stékat na povrch skříňky nebo police;
• Vzhled interiéru, ve kterém je v horkém období neustále otevřená skříň s klimatizací, ztrácí rozhodně více než interiér, ve kterém je klimatizace umístěna například nad dveřmi.

V současné době je na trhu mnoho nabídek, kde má vnitřní jednotka spíše stylový vzhled a výběr barev se neomezuje pouze na bílý lesk. Budete tak moci najít klimatizaci, která bude dobře zapadat do vašeho interiéru, a nebudete muset narušovat technologii její instalace.
