Obyčejný vtip o nečekaném příchodu zimy s nástupem chladného počasí pro vedení města získává divokou oblibu na sociálních sítích. To je zábavné, dokud se s překvapením chladného počasí nebudete muset vypořádat sami. Pokud je v domě teplo, aniž by se každou hodinu trápil kotel, pak vám to umožní užít si zasněženou a mrazivou zimu, posedět u šálku kávy a s úsměvem se dívat z okna.

Právě láska k zimě přiměla jednoho z našich klientů k tomu, aby při stavbě domu udělal předem kvalitní a spolehlivá opatření.

Samozřejmě v první řadě je nutné zajistit výbornou tepelnou izolaci. To je základ základů, bez kterých budou všechny ostatní aktivity nejen nadbytečné, ale ztratí přínos a efektivitu projektu. Naštěstí je dnes na trhu dostatek kvalitních a tuzemských materiálů. Postup zateplení v souladu s normami a technologiemi je dostupný naprosto každému a každý i více či méně znalý stavebník vám snadno pomůže, pokud nemáte například dostatek času.

Další otázkou je zdroj tepla. Jedná se o technologicky nejpokročilejší a nejsložitější část velmi potřebného tepla v domě. Těžké, dokud si problematiku nenastudujete sami. Důležité: nikdy nezanedbávejte rady specialistů Boiler 52.

Hlavní typy kotelen v soukromých domech

Jak udělat kotelnu v soukromém domě? Plyn se nyní dostává do nejvzdálenějších okrajových částí. A o plynových kotlích je mnoho informací. Klient si však stanovil podmínku: ve své obci stále nezavedli plyn. Okamžitě zmizely i kotle na kapalná paliva – v blízkosti není žádný spolehlivý a stálý dodavatel motorové nafty, topného oleje nebo odpadu. A byl bych si jistý, že pro jejich použití bychom potřebovali velmi vážné odůvodnění. Samozřejmě, že takové kotle jsou velmi pohodlné na použití, můžete automatizovat vše, co můžete, a výkon je vynikající. Ale již existují vážné požadavky, že je zapotřebí samostatná kotelna vybavená vynikajícím větráním, hasicími a palivovými nádržemi.

Elektrické kotle jsou pohodlné, moderní a – mají velký dopad na rozpočet, vzhledem k nákladům na elektřinu. Všechny tyto layouty s přihlédnutím ke specifikům konkrétního regionu byly poskytnuty klientovi. Podle aktualizovaných technických specifikací bylo rozhodnuto zapracovat na problému směrem ke kotlům na tuhá paliva. Například uhlí a palivové dříví. Byly tedy navrženy kotle na odpadní teplo z pyrolýzy na tuhá paliva. Mají dvě kamery. V jednom dřevo doutná na dřevěné uhlí za uvolňování pyrolýzního plynu. Druhá komora je spalovací, ve které se mísí plyn se vzduchem. Toto schéma spalování zvyšuje koeficient výkonu (účinnost) a dobu hoření náplně paliva.

požadavky na kotelnu

Základní požadavky na kotelny:

SP 281.1325800.2016 – požadavky na kotelny (oddíl 5);

SP 41-104-2000 – dřívější verze SP 281 s přísnějšími požadavky (část 4);

SP 31-106-2002 – požadavky na umístění kotlového zařízení (čl. 6.2-6.3) a čerpacích skupin (čl. 4.4.8);

SP 7.13130.2013 – požadavky na vyústění komína na střeše (bod 5.10-5.24);

SP 402.1325800.2018 – požadavky na umístění plynového zařízení v kuchyni a kotelně;

SP 124.13330.2012 – požadavky na tepelnou síť, pokud je kotelna umístěna v samostatné budově (například lázeňský dům nebo garáž).

Chata klienta je dřevěná. Dle jeho požadavků jsme kotelnu ošetřili ohnivzdornou impregnací a následně obložili plechy z nehořlavého materiálu (jako obecné řešení byly zvoleny sklomagnezitové plechy). Pod kotel byla položena porcelánová dlažba. Podotýkám, že kotle na tuhá paliva lze umístit pouze na podlahu. Žádné závěsné kotle – to jsou požadavky.

Pravidla pro umístění kotelny v domě

1. Objem kotelny musí být větší než 15 m3.
2. Kotelna může být umístěna v suterénu, suterénu nebo v prvním patře.
3. Umístění kotelny vedle ložnic je zakázáno.
4. Evakuační trasa z kotelny na ulici by neměla být delší než 12 m.
5. Výška místnosti je minimálně 2,2m.
6. Vyžaduje se okno a dveře.
7. Je vyžadováno větrání.

Další požadavky na kotelnu v suterénu chaty

V předstihu jsme zajistili rozvody pro hlásiče kouře a požární signalizace a také všechny potřebné zásuvky pro systém chytré domácnosti. Po všech pracích byly umístěny dva velké hasicí přístroje na viditelné místo.

Požadavky na větrání kotelny

Nepřehlédněte tento jednoduchý a důležitý krok. Okamžitě zajistěte přítomnost přívodní a odsávací ventilace, nejlépe bez elektřiny.

Každá kotelna musí mít kromě komína také výfukovou šachtu na střeše a vstup ve dveřích nebo stěně.

Přívodní větrací potrubí musí být širší než průřez komína. A otvory (15×15 cm alespoň v mém případě – pro 30 kW kotel) nechat neustále otevřené. Nikdy nic nebraňte! V tomto případě jsme to udělali ve spodní části dveří. Přívodní ventilace by měla zahrnovat objem spalování a objem vzduchu pro odsávání. Ujistěte se, že máte trakci!

Pokud máte přirozené odsávací větrání, musíte potrubí položit nad úroveň střechy.

• Pokud je kotelna 12 m2 a výška 3 metry, pak je potřeba (12x3x3) 108 m3/h vzduchu;
• Pokud je kotel umístěn v kuchyni 45 m2, výška 2,8 metru, pak (45×2,8×1)+100. Celkem 226 m3/h.

Rozměr výfukového potrubí:

Velikost výfukového potrubí v kotelně

Jak chladně řekl zpěvák skupiny Chaif ​​​​Vladimir Shakhrin na svém prvním koncertu na olympijském stadionu věnovaném 15. výročí skupiny. Neviděli jste to? doporučuji!
Mimochodem, víte, proč je Chaif ​​​​tak populární mezi pouličními hudebníky a obyčejnými lidmi? Jde o to, že hrají velmi jednoduchou hudbu a mluví srozumitelnými slovy! Jsou úžasné!

No a dnes jsme se sešli na něco úplně jiného :)!
Totiž, oblíbené a nejčtenější téma všech je STAVBA! :)
Konečně, konečně jsem dokončil kotelnu, yay!
A dnes o tom budeme mluvit, o srdci domu, o hlavním místě inženýrství!
Toto téma bude rozděleno do dvou částí, první část bude věnována potrubí a druhá automatizaci. Dnes je první.

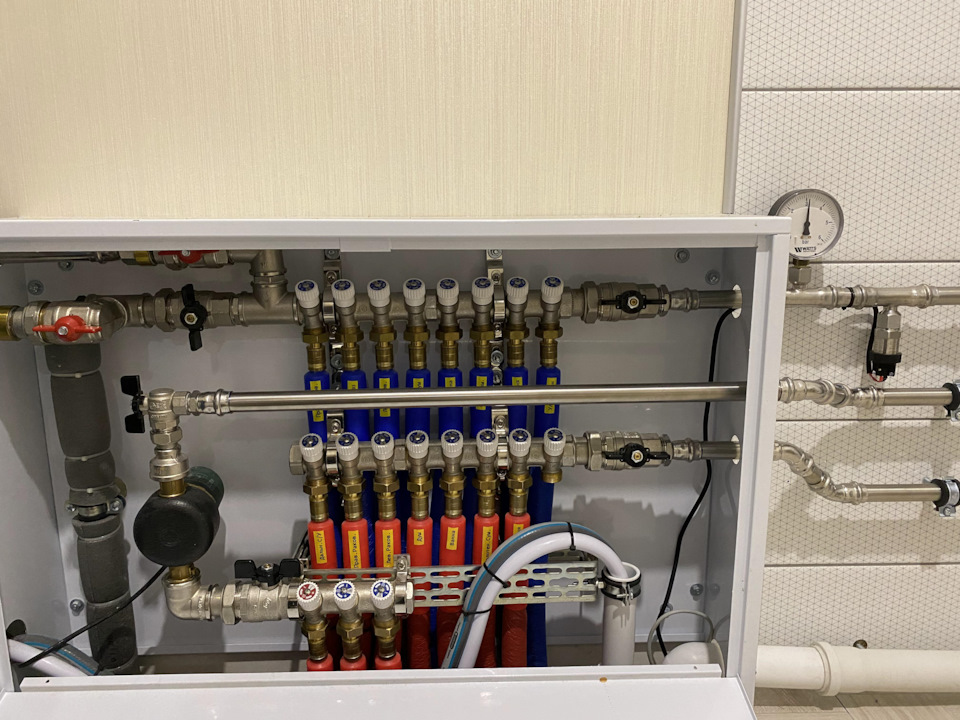

1) Teplé podlahy v celém domě, formou 14 okruhů.
2) Tradiční radiátorové vytápění, podle systému Tichelman, nebo jinými slovy – „stopování“.

Samotná kotelna byla ponechána naposled a po 4 letech od zahájení stavby získala plánovanou podobu.

Na instalaci kotelny byla čerpána 2týdenní dovolená.
Celý starý systém byl odříznut, položena dlažba a vyspárována. Všechny přípravné práce byly provedeny.
Něco málo o technických parametrech všeho.

— Velikost místnosti je cca 12 m2. Kotelna měla být původně mojí kanceláří, je nejblíže východu z domu a ústí přímo do chodby. Což je velmi výhodné pro přesun různých věcí do „kanceláře“ za účelem opravy nebo údržby.
— Potrubí v kotelně bylo původně plánováno z nerezové oceli s lisovacími tvarovkami. Na začátku jsem uvažoval o Viege, ale ve skutečnosti bylo vše vyrobeno z čínské nerezové oceli :), koupit si Viegu není žádná panská záležitost :)…
— Plánovaly se 2 kotle, 1 elektrická rezerva, druhý plynový.
— Nepřímotopný kotel 200 litrů.

Prováděcí schéma.

Na samém začátku jsem neměl jasno v tom, jak kotle zapojím, ani jaké schéma zvolím. Plánoval jsem schéma s primárními-sekundárními kroužky a hydraulickým šípem.
Souběžně s tím byly po celou dobu výstavby pořizovány různé části kotelny, z nichž některé obecně nebyly vyžadovány pro to či ono prováděcí schéma, ale o tom později.

Pro kotelnu bylo vybráno:

1. Kotel Baxi Luna 3, jednookruhový 31 kW, tento výkon byl zdůvodněn potřebou rychlého ohřevu vody. A vůbec, nic +- vhodného se tehdy nenašlo. I když, na vytápění domu by se hodil i kotel na 6VKt! Dům se ukázal jako „energeticky úsporný“. Proč Baxi? Baksi je v našich končinách poměrně populární a je celkem snadné na ni sehnat náhradní díly. Baksi byl v té době cenově dostupný. Baksi vyrábí špatné kotle, jsou opravitelné (každý rok rozebírám a servisuji). Tehdy žádná Čína nebyla.

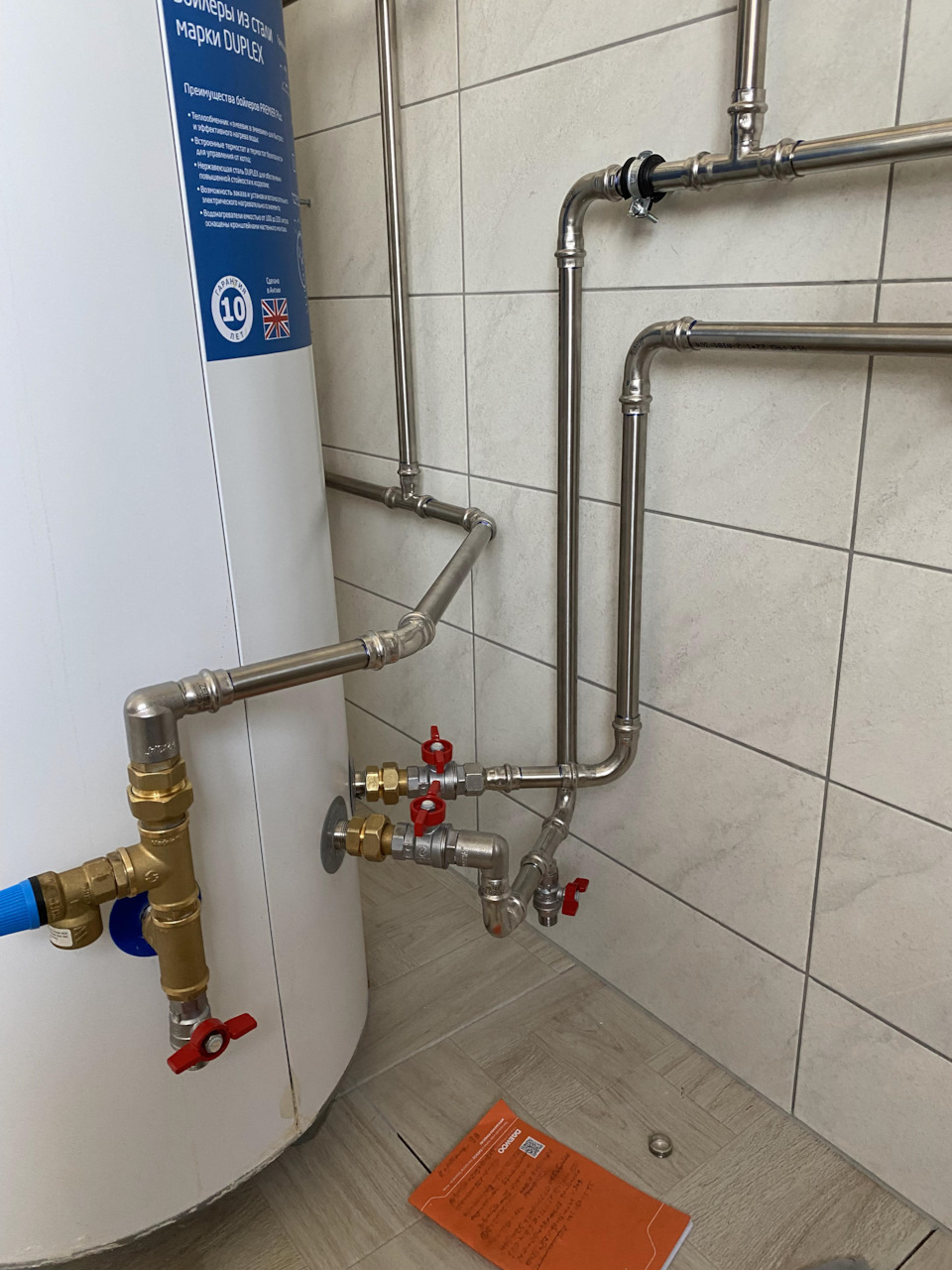

2. Nepřímý ohřev nádrže. Také Baksi, model Premier Plus. Je to cool, vyrobené z dobré nerezové oceli (i když s mojí vodou se 304 bez pochyby hodí). Je kvalitně zpracovaný a celkem spolehlivý. Chybovost je nízká. A cena byla dobrá, když jsem to koupil.

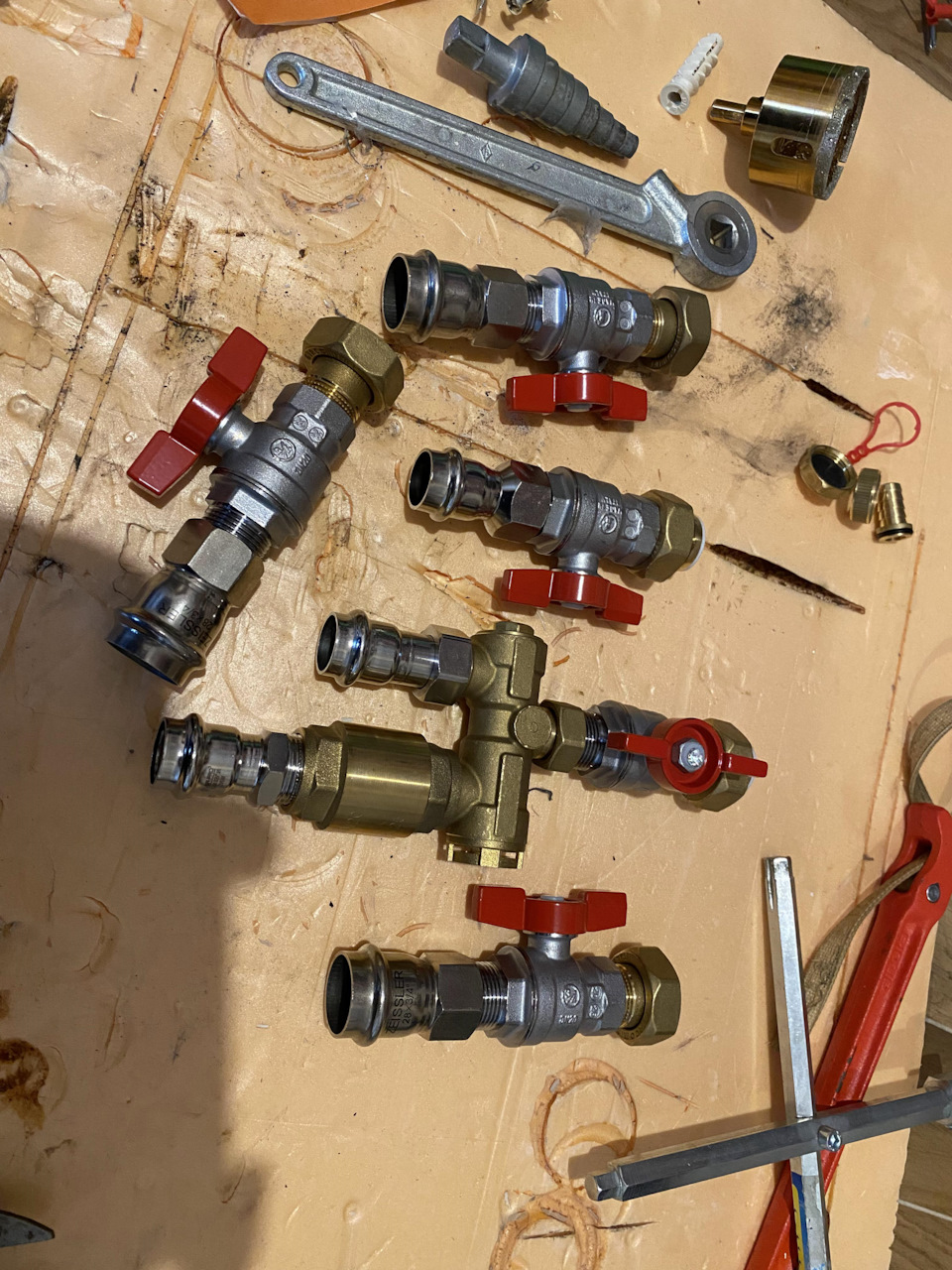

3. Mosaz – většinou vše od General Fittings.
4. Uzavírací ventily Giacomini.

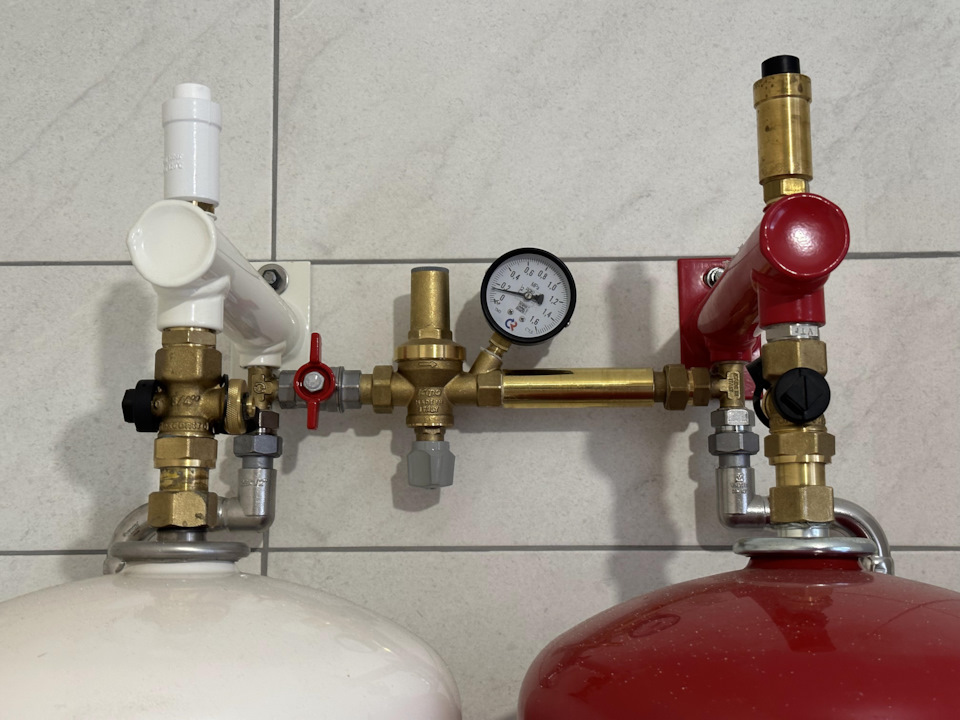

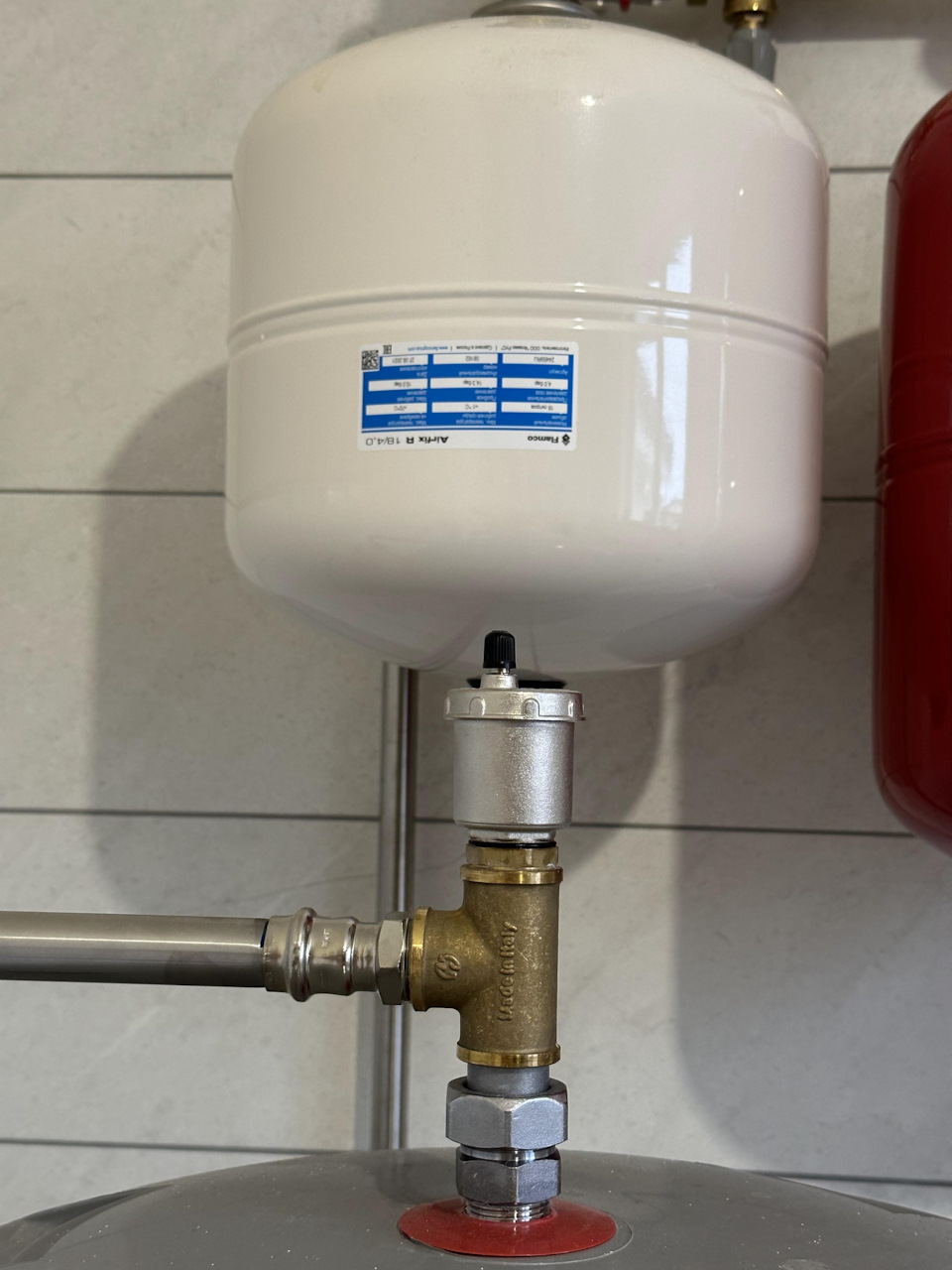

5. Expanzní nádrže a odlučovač kalu – Flamco. Mimochodem, odlučovač kalu v systému s hydraulickou šipkou se nezdá mít žádnou zvláštní potřebu, protože Samotná hydraulická šipka je „moderátorem“ toku, ale jak ukázala praxe, kejda funguje! Byl zakoupen příležitostně, protože. nebyla jistota konečné realizace.
6. Hydraulický šíp je náš, drahý! Gidrussi! Chlouba ruského kotelního zařízení. Nerezová ocel, vše v pořádku, se vstupním a výstupním průměrem 1′. Vše, co potřebujete pro malý dům (500 metrů :)).

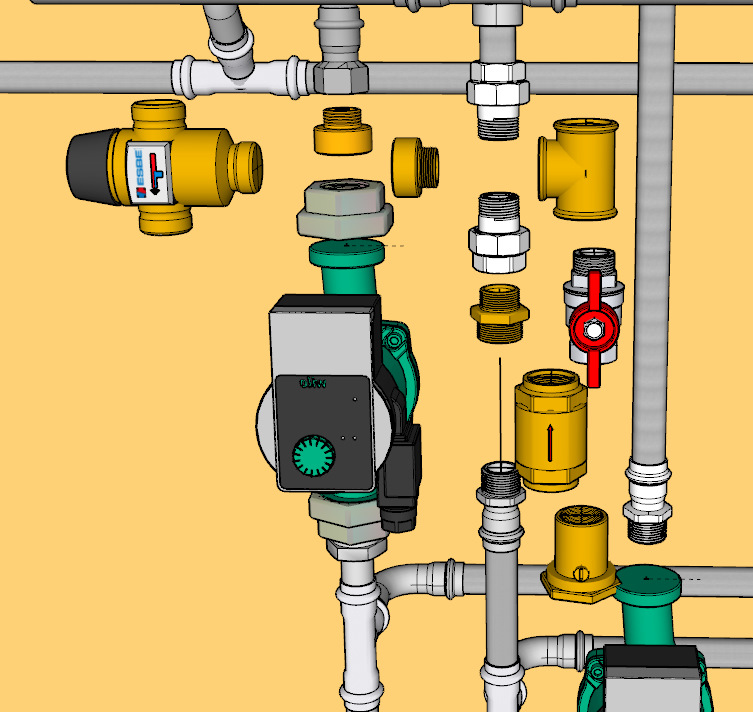

7. Třícestný termostatický ventil Esbe, vše v nejlepší tradici malých domů, ksv=4.5 :).

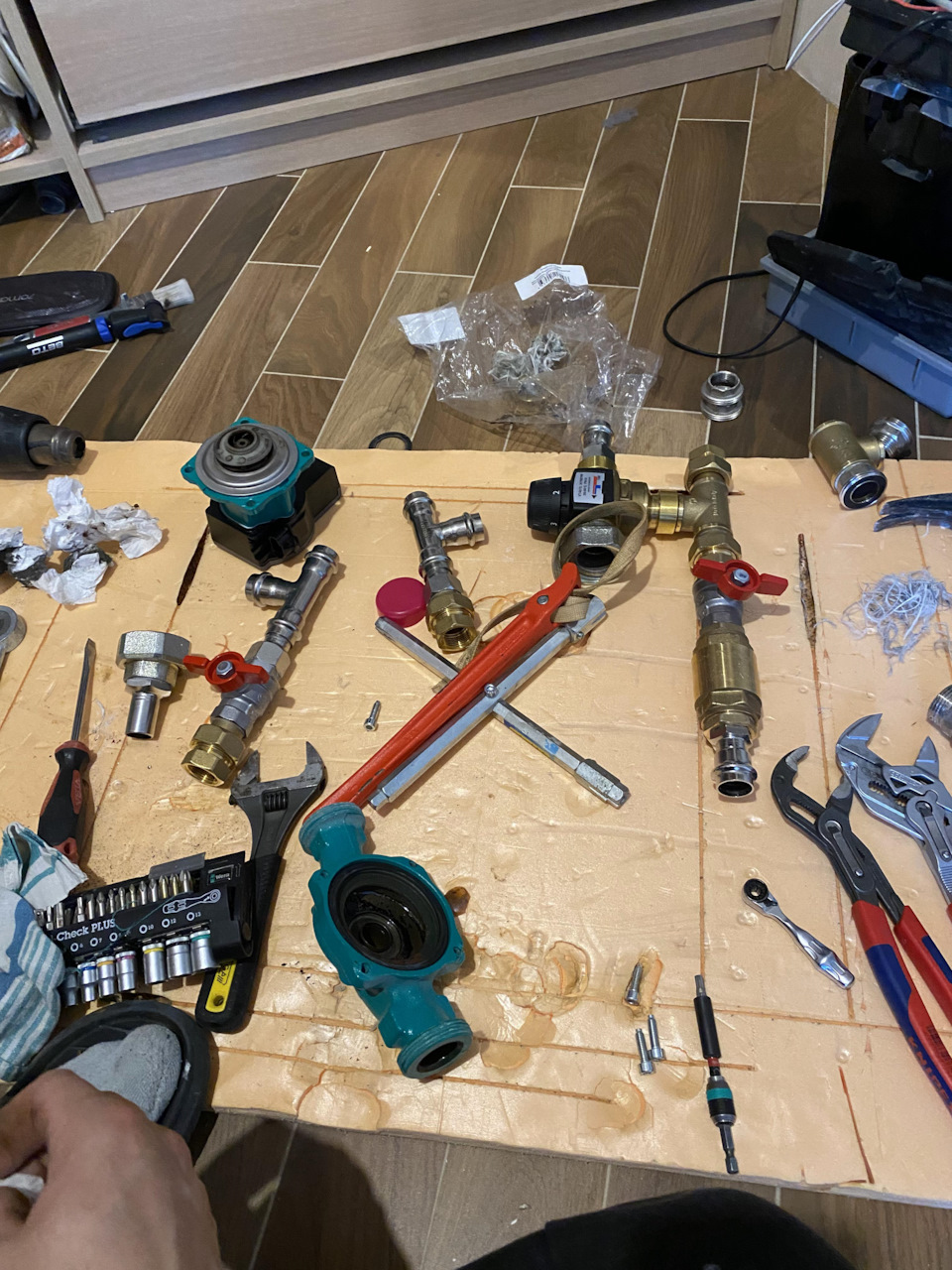

8. Frekvenčně řízená čerpadla od Wilo. Nic zvláštního, jeden se dokonce dokázal spálit a díky bohu se mi ho podařilo vyměnit v záruce. Čerpadlo pro teplou podlahu je 8, existuje mnoho okruhů, obecně to bylo podle výpočtů správné. Na tradiční vytápění by se ale hodila hodně malá, ale. Sleva byla jen za 6, tak jsem to vzal.
9. Zbytek výbavy je jiný: Watty, Itap, Icma a ještě něco.

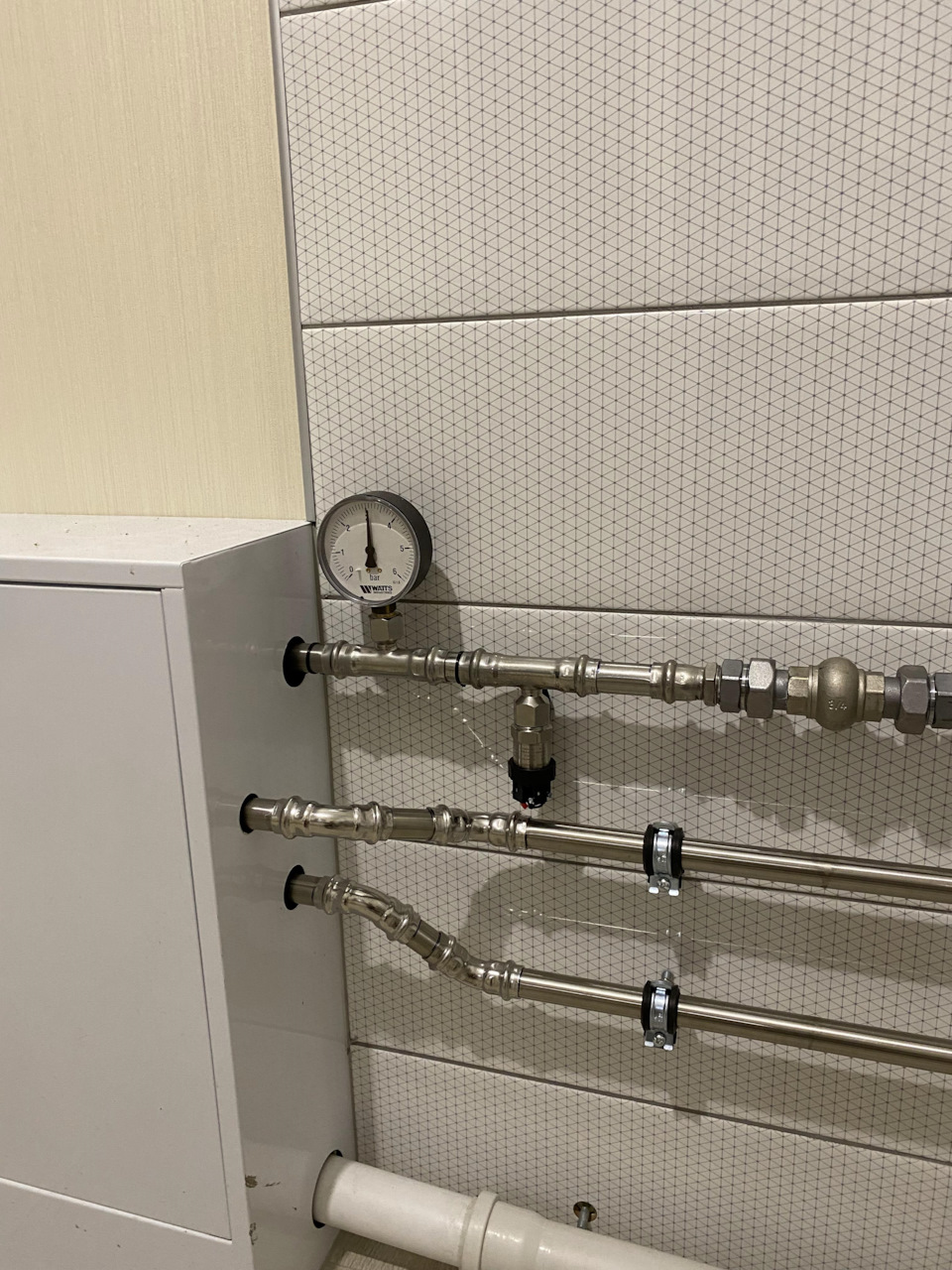

10. Trubky jsou různé, tvarovky také, některé od Valteku, některé od „našich“, jiné z Číny. Lisovací systém typ V.
11. Přívod plynu – Měděná trubka s lisovacími tvarovkami Viega. Náš standard povoluje pouze měď.

Krátce k vybavení, to je asi vše.

Design.
Obecně jsem nechtěl kotelnu kreslit sám. Tohle je nudná záležitost.

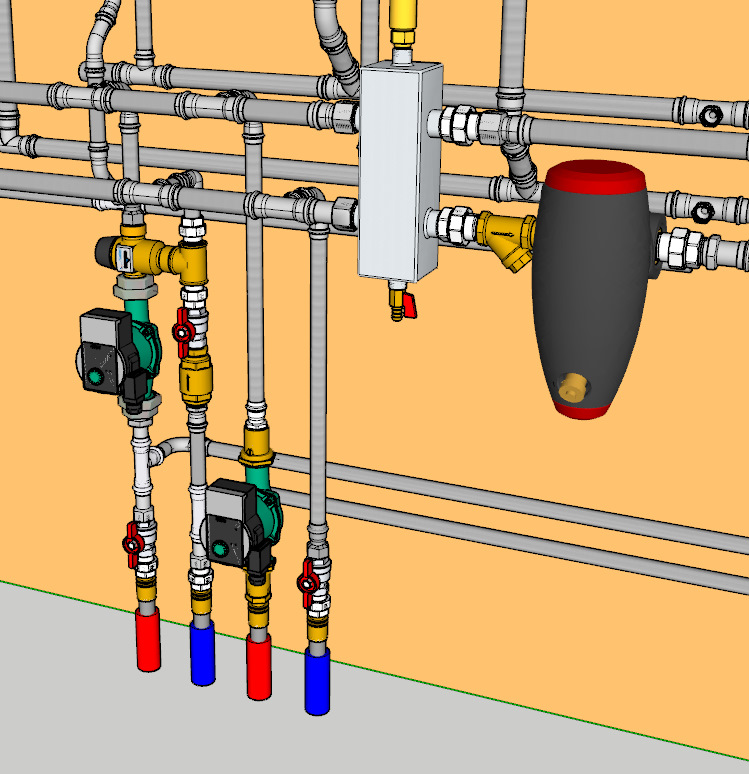

Měl jsem základní tepelně-mechanické schéma a podle něj jsem chtěl, aby mi někdo, jako kluci z Galf Design, nakreslil vizuální komponentu, s veškerým názvoslovím a tak dále, ale odmítli mě!
Denisi, jediný důvod, proč jste fajn kluci, je, že mi dáváte vidět své projekty, ze kterých jsem spoustu věcí okopíroval :), dělám vám reklamu! Ale vážně, radím vám, abyste udělali projekt, bez něj se v kotelně nedá nic dělat a Gulf Design jsou opravdu chytří, žádní drazí chlapi!

Implementace.
Celé roky od dokončení boxu jsem se připravoval na kotelnu. Koupil jsem lisovací nástroj od Viegy (starý, ale velmi rázný, kousne 28. nerez na půl vteřiny, pneumatický návrat, v pohodě, velmi těžké zařízení, koupil jsem ho na Avitu, ziskový :)), pak čekal na různé akce v tisku kleští (mám jen 22 a 28 kleští z Novopressu), a na ně upraveno.

„A ano, studoval jsem na instalatéra v různých zahraničních společnostech jako TECE, Rehau, Viega a další, četl jsem spoustu literatury, kladl otázky atd. Rozeznám nerez od polypropylenu :)!“

Nakonec jsem se rozhodl pro metodu implementace a ta byla ve prospěch hydraulického šípu – pouze proto, že primární a sekundární kroužky fyzicky neseděly.

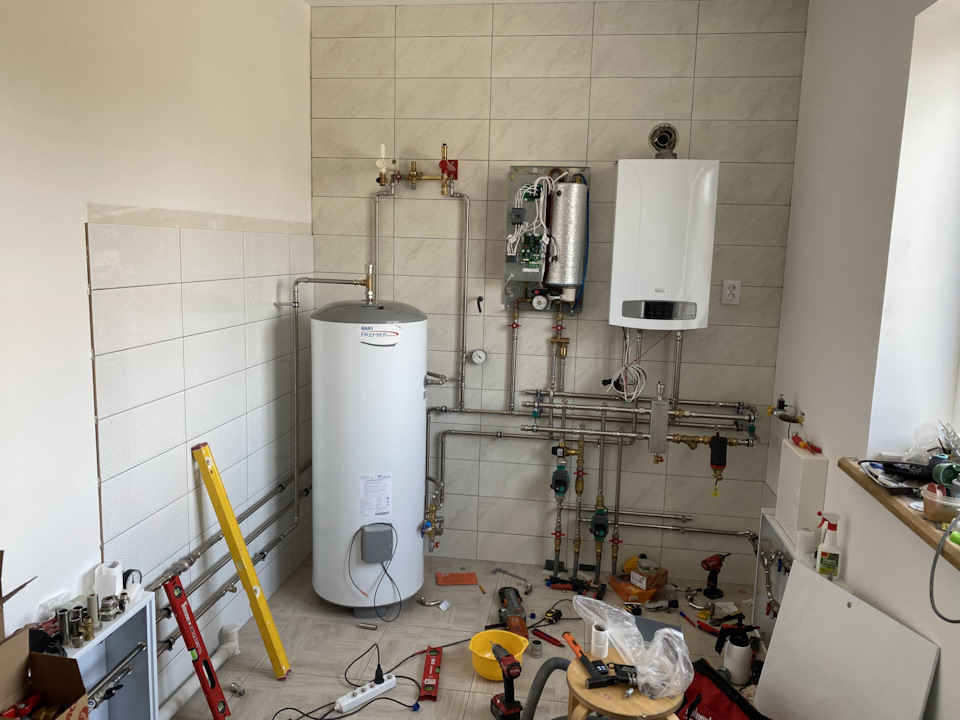

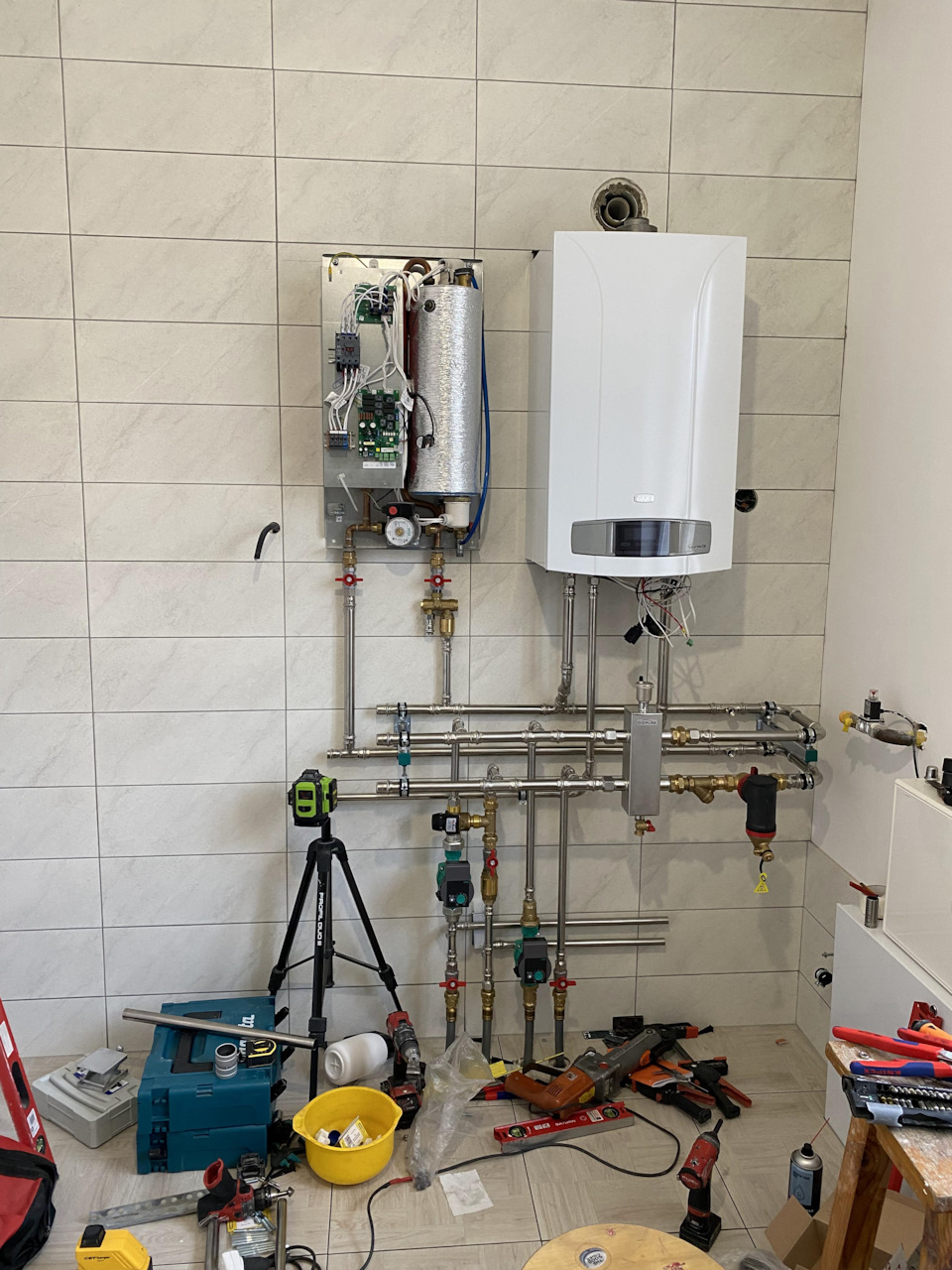

Vypadalo by to jako taková malá kotelna, ale bylo potřeba 20 metrů 22mm nerezové trubky a asi 4 metry 28mm!

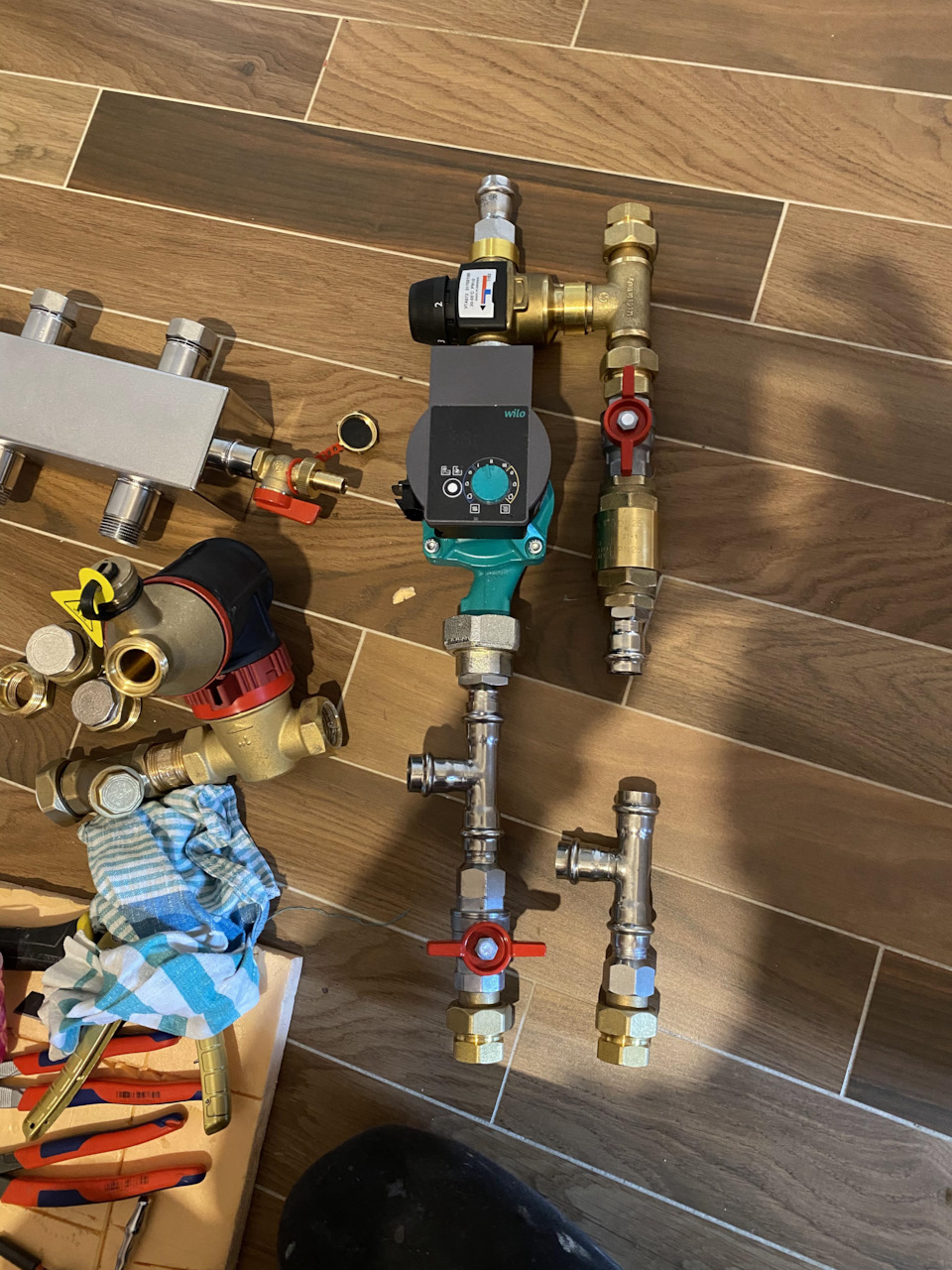

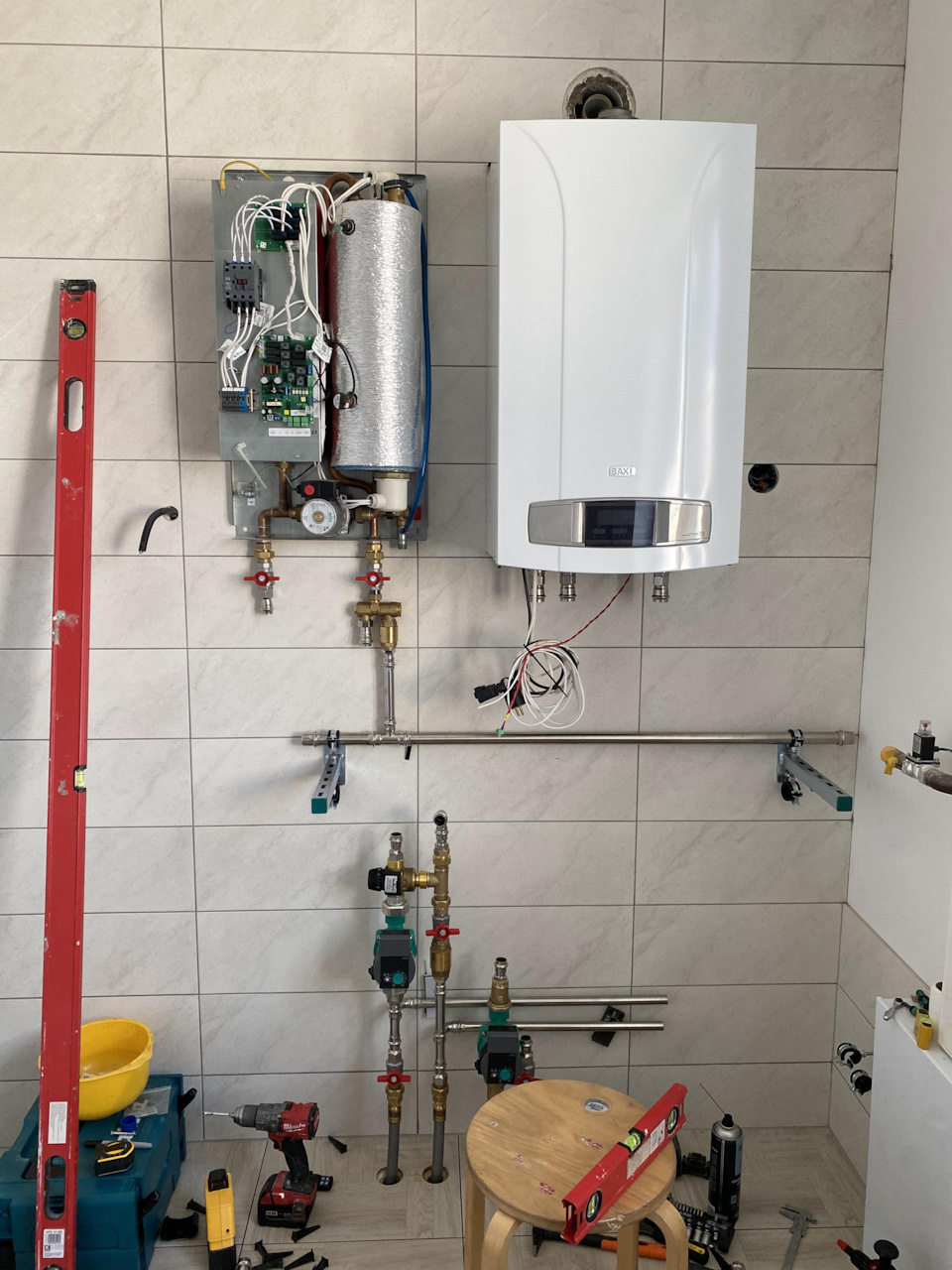

Sestavení této jednotky trvalo asi 4 dny. Ne všechno se ukázalo jako super hladké, nerezová ocel není polypropylen :), ale celkově je to buchta :) (Ahoj Vitalyan!)

Myslím, že bude hodně kritiky, jako kde potřebujete 28mm nerezovou ocel, proč takovou hydraulickou pistoli a tak dále. Přátelé, opravdu jsem něco přešel :), ale cena byla stejná. Ale některé věci byly propočítány a některá rozhodnutí byla učiněna pouze ve prospěch.

„Například přemýšlel někdo o tom, jak moc přispívá zpětný ventil ke spotřebě energie? Nebudete tomu věřit, ale až 5W za hodinu je opravdu málo. Těchto 5 W však čerpadlo nepřijímá pouze v elektrickém ekvivalentu, ale také v mechanickém ekvivalentu! A když zpětný ventil není vyžadován, proč bych ho instaloval? Pro případ, že by se porouchal plynový kotel a místo něj nastoupil elektrický? Elektrické mimochodem mají zpětný ventil, aby nevytvářely parazitní pohyb chladicí kapaliny kolem hydraulického ventilu. Takže pokud se mi porouchá plynový kotel, vyjmu ho a zavřu kohoutky, a i když ho neodstraním, kohoutky zavřu! Je to jen racionální uvažování a je to jedině prospěšné!”

Některé věci se v průběhu implementace vlivem různých okolností změnily. Jsou věci, které bych udělal jinak. Místy jsem zapomněl namontovat tu americkou a jako štěstí to bylo jediné místo, kde začala chladící kapalina „frčet“ :), ale teď je tam americká!

V implementaci není absolutně nic fantastického. Práce je náročná na práci, nerezová ocel, na rozdíl od mědi (ve starověku jsem používal měď na výrobu vlastní lázně), je mnohem „pevnější“ a abyste odstranili „otřepy“, museli jste použít otřepy, je to pracné, to mluví za vše. Kromě toho řezání 4mm trubky není nejjednodušší úkol a dokonce se stalo, že se nůž řezačky trubek zlomil (-800 rublů z rodinného rozpočtu).

Final.
No, co víc dodat, mám hotovo :), výzdobu interiéru mám hotovou na 99%!
Kotelna je velmi důležitou součástí domu, kotelna musí fungovat mnoho let. Kotelna musí být kovová.
Kotelna mého domu je složitá a mnoho věcí se dělá kvůli různým vymoženostem. Ne vždy je to z pohledu běžného člověka racionální přístup, ale ve skutečnosti se vše, co se dělá, dělá za nejlevnější ceny, v různých akcích, s pomocí přátel a tak dále.

V příštím článku vám řeknu o tom, co je automatizace kotelny. Jaká data mám online? Jaká data jsou uložena v archivu.
Jak zjistit znečištění vratného filtru nebo vodního filtru ze studny pomocí dat a regulátoru, který tato data zpracovává.
O tom, jak můžete ušetřit plyn. Vyplatí se chladit dům, když jste pryč a další věci.
A také, co lze a co by se mělo udělat, aby se zabránilo utrácení peněz navíc v různých režimech pobytu doma.

To je vše, přátelé, pro dnešek končím. Jak jste se ptal – krátké a s obrázky.
Budeme pokračovat později.
