Deflektor komína – k čemu slouží?

Komín, jako inženýrský systém, není jen potrubí. Skládá se z mnoha komponent, z nichž jednou je deflektor. Tento prvek komínového systému plní několik funkcí současně a může mít různá provedení. Podívejme se, co je deflektor.

Konstrukce a princip činnosti

1. Plášť je válcovité těleso, které stabilizuje proudění vzduchu kolem deflektoru a chrání výstupní otvory komína před přímým vystavením větru.
2. Ochranný kryt, známý také jako deštník. Hlavní úlohou je chránit komín před srážkami a nečistotami a také zabránit zpětnému tahu, když vítr fouká shora dolů.
3. Reverzní kužel nebo difuzor. Difuzor zvyšuje rychlost vzduchu snížením tlaku uvnitř komína.

Pro sendvičové komíny se používají deflektory-zátky. Vyznačují se vnější „sukní“ (str. 4-5).

Deflektor funguje na základě Bernoulliho jevu, podle kterého existuje nepřímo úměrný vztah mezi tlakem a rychlostí proudění. To znamená, že s rostoucí rychlostí proudění se tlak snižuje.

Takto funguje deflektor. Uvnitř difuzoru se zvyšuje rychlost proudění vzduchu, což snižuje tlak uvnitř komína a pomáhá zvýšit tah.

Hlavní funkce deflektoru

K čemu je deflektor komína:

• Ochrana před úlomky, srážkami, větrem;
• Hašení jisker;
• Zvýšený tah v komíně a tím i zvýšená účinnost topného zařízení o 20%.

Hlavní funkcí prvku je ochrana před větrem. Silný poryv větru může vyvolat zpětný pohyb kouře. To může vést k tomu, že se do místnosti dostanou produkty spalování. Válcový tvar vypouští vzduch pohybující se vysokou rychlostí a rozděluje ho na malé vírové proudy, které nemají prakticky žádnou sílu.

Ne všechny deflektory dokáží uhasit jiskry. Objevují se pouze při vysokých teplotách plynů vycházejících z kotle nebo pece, tj. při silném spalování paliva.

Typy komínových deflektorů

Poté, co jsme se zabývali otázkou, proč je na komínovém potrubí potřeba deflektor, je nutné zvážit typy komínových krytů a jejich vlastnosti. Existuje jich poměrně dost. Zde je krátký seznam těch, které se často používají.

TsAGI

Vyvinuto Ústředním aerohydrodynamickým institutem, po kterém bylo zařízení pojmenováno. Princip fungování TsAGI je založen na zákonech aerodynamiky. Vítr proudící kolem deflektoru vytváří zónu zředěného tlaku, která zvyšuje tah. To umožňuje efektivní odvod kouře z místnosti.

Společnost Teplodar vyrábí deflektory založené na klasických modelech TsAGI, pouze dvou typů: standardní a záslepkové deflektory. Ty se instalují na sendvičové trubky. Konstrukce takových komínů zahrnuje plášť, který zakrývá vrstvenou sendvičovou konstrukci. To se provádí proto, aby se zabránilo vniknutí srážek na horní konce komína a jejich pronikání mezi vrstvy, čímž by se zničily.

Deflektor Volpert-Grigorovič

Od předchozího typu se liší umístěním deštníku a tvarem difuzoru. Ochranný kryt je umístěn na horní straně difuzoru, mezi nimi je mezera, kterou prochází proudění vzduchu. Právě ta udržuje tah v komíně. Zároveň má difuzor kuželovitý tvar. Je instalován širokou částí dolů.

• Levný;
• Snadná montáž;
• Můžete si to vyrobit sami;
• Snadná instalace.

Existuje jedna nevýhoda – velká mezera mezi deštníkem a difuzorem, která může vést k vyfouknutí komína větrem. Prakticky to nezvyšuje tah komína a dobře to chrání před nečistotami a srážkami.

Typ disku

Válcové těleso s několika plochými deštníky instalovanými nahoře. Jejich hlavní výhodou jsou mezery mezi deskami. Tento prostor je vždy profukován. To znamená, že se vytvoří zóna s nižší teplotou. Kouř proto bude vycházet pouze pod spodní deskou.

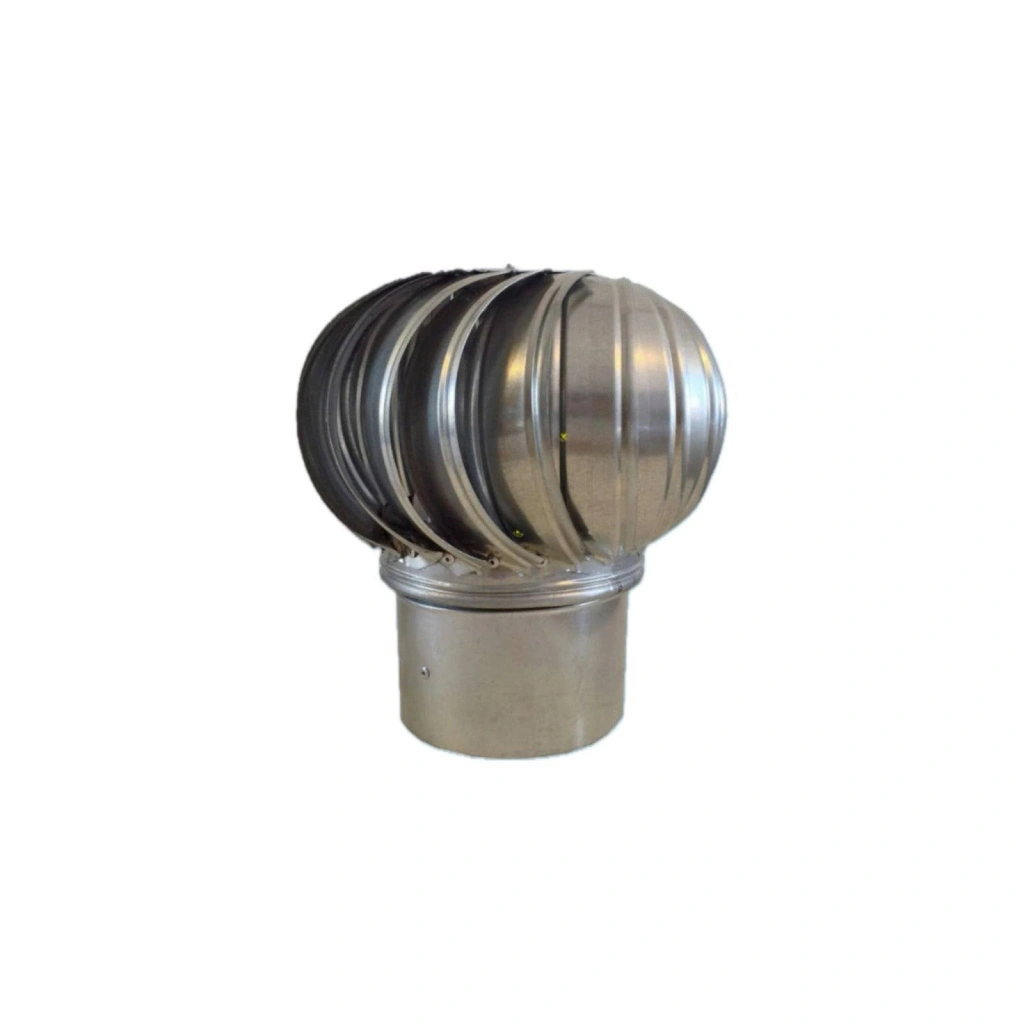

Turbo deflektor

Je také otočný, což je jeden z nejzajímavějších designů. Instalovaný na hlavu potrubí se otáčí i vlivem mírného proudění větru, což výrazně zvyšuje tah. Má však dvě nevýhody:

• Za klidného počasí se netočí;
• Při nízkých teplotách hrozí námraza, a proto se rotace zastaví.

ve tvaru H

Konstrukčně se jedná o tři rovnoběžné trubky: jednu centrální s funkcí komína, dvě boční – kouřovody. První z nich je nahoře pevně uzavřená. Celý proud kouře prochází bočními částmi.

Hlavní výhodou je naprostá bezpečnost: do komína se nedostane vítr, nečistoty ani srážky.

Kterou udírnu si vybrat

I s ohledem na výše uvedené nelze říci, že jeden typ je lepší než jiný. Je třeba věnovat pozornost materiálu komína. Pozinkovaná ocel vydrží nejméně 10 let. Nerezová ocel vydrží více než 50 let. V závislosti na tloušťce použitého plechu vydrží ocel nejméně déle než pozinkovaná. Čím silnější je však materiál, tím je dražší.

Společnost Teplodar používá pouze vysoce kvalitní žáruvzdornou ocel. Deflektory z nerezové oceli odolávají teplotám až +815 °C, teplotním skokům a jsou nejodolnější vůči korozi, agresivním plynům a atmosférickým srážkám.

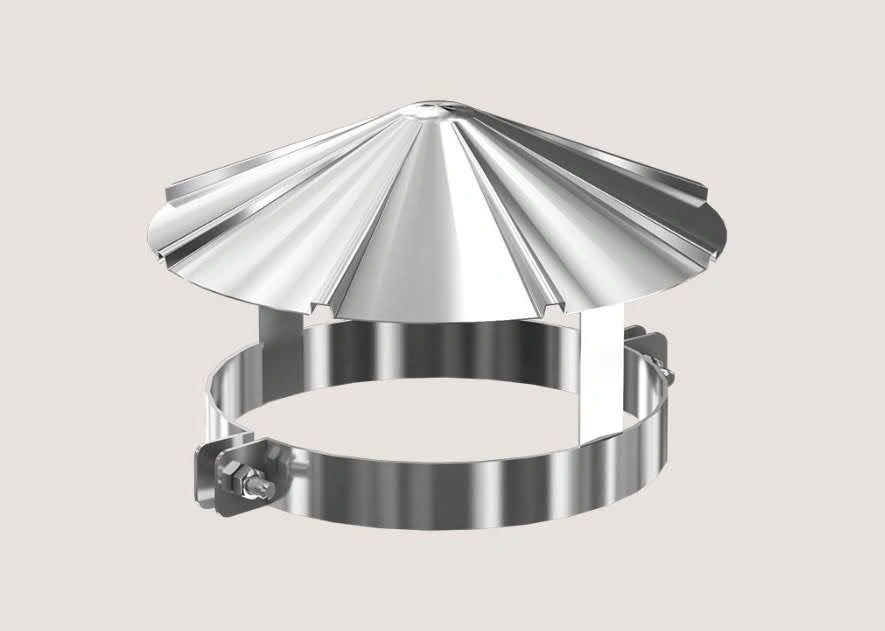

Komínový slunečník nebo deflektor: Co je lepší?

Co je lepší nainstalovat: deflektor nebo deštník na komín – otázka, která zásadně nerozhoduje o tom, co si vybrat. Oba prvky se instalují na komínové trubky. Jen každý má své výhody a nevýhody.

Například deštník řeší pouze jeden problém – chránit potrubí před srážkami. Konstrukce deštníku je jednoduchá, proto je cena nízká.

Deflektor má stejnou funkci – ochrannou. Má však i další funkce, například stabilizaci tahu. Zařízení pomáhá vytvářet proudění vzduchu, které lépe odvádí kouř se všemi jeho složkami: oxidem uhelnatým, produkty spalování paliva. Navíc chrání komín před silnými poryvy větru.

Deflektor je klíčový pro účinnost ventilačního systému. Nevhodná komínová krytka může vést k nedostatečnému větrání, zvýšené vlhkosti v místnosti, což může způsobit tvorbu plísní a negativně ovlivnit stav budovy a zdraví jejích obyvatel.
