Co jiného by se mělo vyměnit při výměně vodní pumpy?

Oběhové čerpadlo je důležitým zařízením pro organizaci autonomního topného systému. Pokud si přirozená cirkulace neporadí s distribucí tepla v systému, budete muset použít čerpadlo vhodného výkonu. Správně zvolené oběhové čerpadlo může vést k rovnoměrnému ohřevu všech zařízení. V tomto článku se podíváme na složitosti instalace, výměny čerpadla v systému ohřívače vody, chladicích kapalin a topných systémů. Tyto informace zvýrazní důležité body, které pomohou majiteli domu nezávisle vyměnit čerpadlo v soukromém domě. Můžete si také objednat libovolné produkty určené k instalaci topných zařízení.

Jak připojit oběhové čerpadlo

Cirkulační zařízení se používá pro zásobování vodou a klimatizaci. Jejich hlavním úkolem je dodávat chladicí kapalinu do instalace. Oběhové čerpadlo musí odpovídat instalaci, proto je třeba vzít v úvahu jeho technické parametry. Oběhové čerpadlo musí spolupracovat s kotlem, aby optimálně kompenzovalo tepelné ztráty v topném systému. V případě chybějících indikátorů napájení hrozí podtopení prostor. V tomto případě kotel začne hořet, což má za následek periodické zapínání a vypínání zařízení. Sníží se také výkon zařízení.

Takové poruchy v provozu jednotky jsou vysvětleny skutečností, že spotřeba tepla je příliš nízká a teplota přívodu prudce stoupá. Poté kotel dosáhne maximální teploty a vypne se. V tomto případě kotel nepracuje efektivně.

Totéž platí pro čerpací zařízení s vyšším výkonem. Tento technický parametr určuje vyšší cenu čerpadla pro topný systém. Také jednotka s nevhodnými parametry nebude schopna zajistit efektivní provoz kotle.

Plynová čerpadla a bez škrticí klapky: jaké jsou rozdíly?

Čerpadla bez škrcení se používají hlavně pro instalaci v soukromých domech, kde se počítá s nízkou účinností. Toto čerpadlo se vyznačuje tichým chodem, nízkou spotřebou energie a vynikající spolehlivostí. Strukturálně mají takové modely kluzná ložiska, která fungují jako mazivo. Taková čerpadla fungují pouze se správným průtokem vody v systému a ventilací. Před zapnutím čerpadla nezapomeňte zkontrolovat hladinu kapaliny. Jinak i jedna otáčka povede k zaseknutí a selhání jednotky.

Čerpadla bez škrticí klapky poskytují rychlejší průtok vody, což umožňuje použití potrubí s menším průměrem. Taková instalace bude stát řádově levnější. Čerpadla bez škrcení rychle reagují na teplotní výkyvy. V případě potřeby je můžete vždy upravit pro produktivní práci. Nevýhodou tohoto typu čerpadla je nízká účinnost a rozběhový moment. Je důležité, aby takové čerpadlo neustále běželo. Pokud je vypnutá, ložiska mohou selhat, což narušuje provoz jednotky.

Škrticí čerpadla se nejlépe používají ve vysoce výkonných instalacích, jako jsou průmyslové systémy. Takové systémy se vyznačují vyšší účinností.

Poruchy a poškození oběhových čerpadel

Nejčastěji jsou poruchy spojeny s náhlými tlakovými rázy v instalaci, způsobenými náhlými změnami průtoku chladicí kapaliny. Poškození může být způsobeno přepětím, nedostatečným větráním, vysokou viskozitou kapaliny nebo nadměrně vysokou okolní teplotou. V tomto případě se také přehřívá motor.

Podívejme se na klíčové poruchy oběhových čerpadel a jejich příčiny:

1. Netypický hluk při provozu jednotky. Toto chování čerpadla je způsobeno přítomností cizích předmětů v systému. V tomto případě existuje pouze jeden způsob, jak odstranit poruchu – budete muset čerpadlo rozebrat a vyčistit ho od všech nečistot, které se do něj dostaly. Hluk může také způsobit vnikání vzduchu do systému. V takovém případě budete muset ze systému vypustit vzduch.
2. Absence jakýchkoli zvuků při provozu čerpacího zařízení. To není normální, takže budete muset zkontrolovat stav pojistek.
3. Čerpadlo nelze zapnout. Důvodem tohoto chování zařízení je nedostatek energie. Je nutné zkontrolovat vodiče a pojistky.
4. Čerpadlo se vypne několik minut po připojení. K tomu dochází v důsledku nesprávného připojení fází. Problém může také souviset s kontakty pojistky.
5. Vibrace. K tomu dochází v důsledku špatného tlumení ložisek. Bude nutné jej vyměnit, aby se vyřešil související problém.

Úplná výměna oběhového čerpadla je velmi vzácná. Nejčastěji si vystačíte s dílčími opravami nebo výměnou jednotlivých dílů. Pro úplnou diagnostiku může být zapotřebí důkladnější kontrola jednotlivých částí čerpadla a technických ukazatelů jeho provozu.

Výhody a hospodárnost oběhových čerpadel

Energeticky účinná čerpadla jsou považována za nejoblíbenější. U takových modelů je výkon jednotek přizpůsoben provozním parametrům kotle nebo ohřívače vody. Díky tomu bude možné snížit provozní náklady instalace. Při srovnání konvenčních a energeticky účinných čerpadel může rozdíl ve jmenovitém výkonu dosáhnout 80 %.

Výkon těchto čerpadel je přizpůsoben skutečným parametrům instalace a je řízen konstantní nebo proměnnou tlakovou ztrátou. Tato čerpadla mají speciální noční režim. Snižuje počet otáček, takže i při nižší tepelné zátěži bude čerpadlo pracovat efektivně. Disponují také funkcí automatického větrání.

Výměna oběhového čerpadla: základní pravidla

Při odstraňování problémů nebo opravách se musíte zaměřit na provozní pravidla konkrétního modelu čerpadla. Nejprve byste se měli seznámit s pravidly používání zařízení. Práce zahrnuje následující kroky:

1. Vypněte napětí systému.
2. Staré čerpadlo řádně vypněte v souladu se všemi bezpečnostními pravidly.
3. V případě potřeby budete muset vypnout ventilátor v systému.
4. Práce by měly být prováděny se zapnutou cirkulací vody. V tomto případě je důležité odpojit čerpací systém od napětí.

Pokud výměna dílů není zajištěna konstrukčními prvky modelu čerpadla, zbývá pouze kompletní výměna zařízení. Výměna oběhového čerpadla v topném systému vyžaduje určité znalosti. Pokud nevíte, jak správně provést práci, měli byste kontaktovat odborníka.

Pravidla pro instalaci oběhových čerpadel vody

Pro kategorii oběhových vodních čerpadel je důležité správné umístění hřídele motoru čerpadla. Měl by být umístěn ve vodorovné poloze. Před instalací je nutné systém důkladně propláchnout, aby se odstranily všechny cizí předměty. Tento bod je důležitý, aby se předešlo problémům třetích stran při provozu čerpacího zařízení.

Při instalaci musíte dodržovat instalační pravidla, která neumožňují stres. V opačném případě bude tato instalace mít za následek netěsnost nebo mechanické poškození. Při spojování dílů použijte teflonovou pásku nebo jiné kvalitní tmely. Je důležité správně vypočítat umístění vodního čerpadla vzhledem k potrubí. Musí být správně navrženy, aby se zabránilo vzájemnému křížení částí jednotky. V případě potřeby byste měli mít snadný přístup k čerpadlu a možnost rozebrat potrubí.

Oběhová čerpadla by neměla být vystavena příliš vysokým teplotám. Po instalaci zařízení je nutné provést tlakovou zkoušku. Umožní vám dosáhnout vysoké úrovně těsnosti.

Pokud potřebujete zkontrolovat elektrické připojení zařízení, je lepší svěřit tento problém odborníkovi. Tyto práce musí provádět zkušený elektrikář, který dodržuje bezpečnostní předpisy. Neprovádějte práci bez řádné elektrické izolace. Elektřinu do čerpadla můžete dodávat až poté, co zkontrolujete všechna elektrická zařízení a kabely.

Při připojení čerpadla není nutná žádná externí ochrana motoru. Napájecí napětí a frekvence musí odpovídat hodnotám uvedeným v provozním řádu zařízení. Čerpadlo nelze použít s externím regulátorem otáček, který mění napájecí napětí.

Co je důležité vědět při instalaci oběhového čerpadla do topného systému?

Instalační služby v oběhových systémech stojí kolem 3000 XNUMX rublů. Pokud se rozhodnete instalovat zařízení sami, musíte pochopit všechny složitosti tohoto procesu a technické aspekty. Výměna je jednodušší než instalace od začátku. Může existovat několik instalačních schémat, ale algoritmus a sekvence jsou přibližně stejné.

Odborníci doporučují nainstalovat vodní čerpadlo do vratného potrubí. Je lepší, aby byl umístěn před vchodem do kotle. Je to proto, že se nedoporučuje vystavovat čerpadlo vysokým teplotám. Chlazená chladicí kapalina bude fungovat lépe. S tímto uspořádáním existuje možnost vyhnout se silnému nahromadění vzduchových zácp. Při výběru místa instalace stojí za zvážení snadný přístup k systému. Vyplatí se také zajistit vhodné umístění zásuvky s uzemněním.

Protože během provozu existuje riziko ucpání, nainstalujte speciální filtry. V tomto případě zařízení vydrží déle. Bez ohledu na polohu potrubí musí být hřídel čerpadla instalována vodorovně. Tím zabráníte vniknutí vody do systému.

Podrobné pokyny pro připojení čerpadla krok za krokem:

1. Při výměně čerpadla musíte uzavřít kohoutky. Není potřeba vypouštět vodu z potrubí.
2. Pro další připojení zpětného ventilu budete muset vyříznout část na potrubí.
3. Nainstalujte závitové trubky a pevně je zajistěte, aby se vytvořilo těsné spojení.
4. Vyvrtejte otvory, které by měly odpovídat průměru obtokových trubek.
5. Vyčistěte potrubí od cizích částic. Je důležité se vyvarovat ucpání, které by mohlo později ovlivnit provoz čerpadla.
6. Zajistěte trubky předem svařenými ohyby. Poté je musíte přivařit k topné trubce.
7. Pomocí šipky na krytu určete umístění čerpadla.
8. Nainstalujte filtr na ochranu oběžného kola a vnitřních částí.
9. Namontujte hřídel zařízení.
10. Naplňte systém vodou.
11. Uvolněte vzduch otáčením centrálního šroubu.
12. Připojte čerpadlo k elektrické síti. Proveďte zkušební provoz jednotky a zkontrolujte provoz čerpadla.

Toto schéma Vám pomůže správně zapojit oběhové čerpadlo v souladu s provozním řádem.

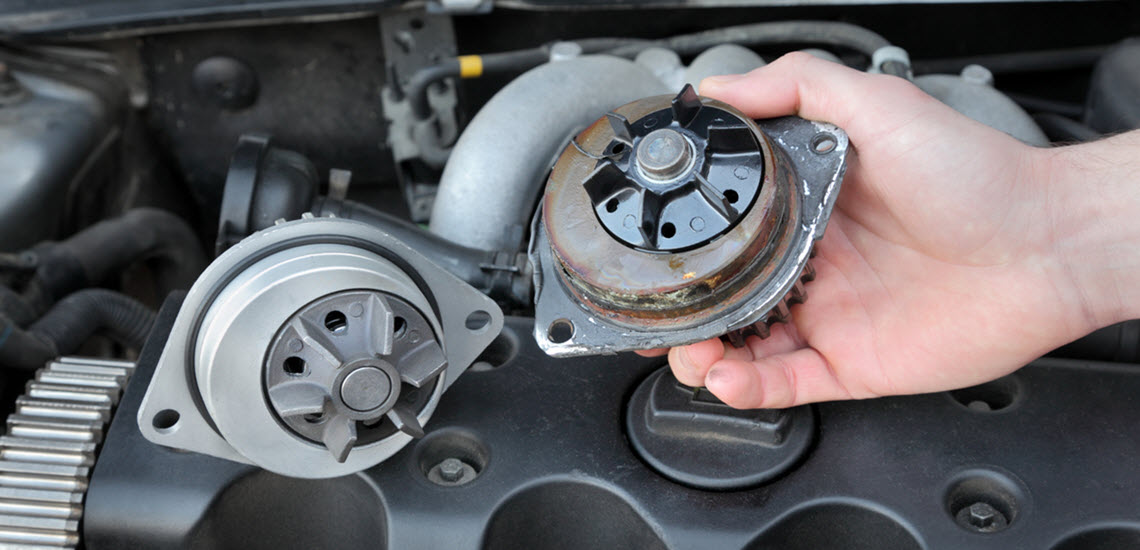

Srdcem chladicího systému vašeho motoru je vodní čerpadlo, které cirkuluje chladicí kapalinu průchody v bloku a hlavách válců a zachycuje odpadní teplo ze spalovacího procesu. Poté přivádí chladicí kapalinu do chladiče, kde se toto teplo rozptýlí do okolního vzduchu, než jej vtáhne zpět do motoru a spustí celý proces znovu.

Vadné čerpadlo může způsobit přehřátí a potenciálně poškodit motor, takže je důležité vyměnit, pokud se objeví nějaké příznaky.

Zatímco mnoho starších aut mělo poměrně snadno vyměnitelnou vodní pumpu, která v podstatě visela na přední části motoru, proces výměny vodní pumpy u moderních aut může být složitější. Funkce, jako je pohon předních kol ve spojení s kompaktními motorovými prostory, znamenají, že jednotka může být velmi obtížně přístupná, někdy skrytá za kryty rozvodového řemene nebo blokována jinými součástmi pod kapotou. To je důvod, proč technici nebo servisní poradci často doporučují jeho výměnu, když je čas vyměnit rozvodový řemen. Vzhledem k tomu, že se mnoho kroků překrývá, znamená provádění obou prací společně značné úspory nákladů na pracovní sílu.

Zde vyměníme čerpadlo a související komponenty na MINI Cooper S 2005, ale zároveň vám poskytneme tipy a triky, které vám pomohou provést tento postup na většině moderních automobilů.

U vozů, kde je vodní čerpadlo poháněno rozvodovým řemenem, se také podívejte do našeho návodu pro výměnu rozvodového řemene

Co potřebujete k výměně

• Chladicí kapalina motoru
• Vodní čerpadlo
• Termostat
• Hadice chladicí kapaliny
• Hadicové spony
• Velkokapacitní zásobník
• Jack stojí
• Trychtýř (doporučeno bez rozlití)
• Kleště
• Šroubováky (v závislosti na vozidle)
• Sortiment otevřených klíčů
• Nástroj na odstranění hadovitého pásu (některé motory)
• Rukavice
• Bezpečnostní brýle
• Hadry

Postup výměny čerpadla

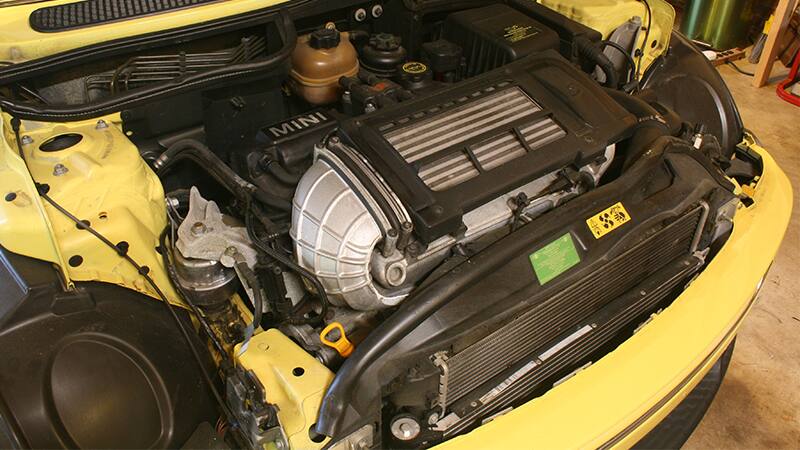

1. MINI Cooper S 2005 je britský plnokrevník s pohonem předních kol a 1,6litrovým přeplňovaným čtyřválcovým motorem. Vodní čerpadlo, nepřímo poháněné cívkou, je připevněno k zadní části kompresoru, který je sevřen mezi motorem a chladičem. Proto je téměř nemožné vidět, natož získat přístup, aniž byste odstranili několik součástí motoru a karoserie.

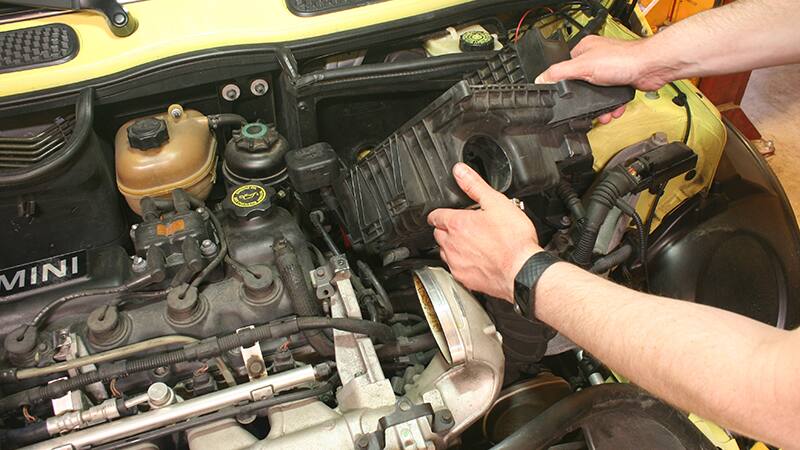

2. Po odpojení baterie toto vozidlo vyžaduje odstranění několika součástí z horní části motoru, jako je sestava mezichladiče a vzduchového filtru. Vizuální kontrola a kontrola vašeho návodu k opravě potvrdí, zda jsou tyto kroky pro vašeho železného koně nezbytné.

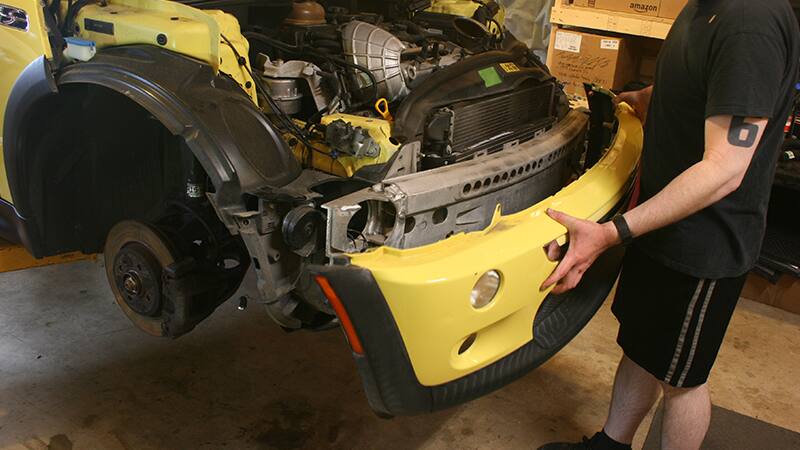

3. Mini Cooper také vyžaduje odstranění předního panelu a nárazníku, abyste získali přístup k chladiči a součástem v přední části motoru. Vizuální kontrola a kontrola vašeho dílenského manuálu opět potvrdí, zda je tento krok vyžadován pro vaše auto nebo nákladní vozidlo. Ve většině případů můžete přední panel a chladič ponechat na místě.

4. Chladicí kapalina musí být vypuštěna do velké vypouštěcí vany. Pokud nemáte SUV s vysokou světlou výškou, nyní je pravděpodobně vhodná doba, abyste své vozidlo zvedali.

Nejprve sejměte víčko chladiče nebo víčko nádržky, abyste usnadnili vypouštění (znovu se ujistěte, že je motor nejprve vychladlý!). U některých vozů jsou různé zátky na motoru a ventil na chladiči, které to usnadňují, zatímco u mnoha vozů to jednoduše znamená odstranění spojení mezi spodní hadicí chladiče a chladičem.

(Poznámka: Pokud jste chladicí kapalinu vyměnili velmi nedávno, lze ji teoreticky znovu použít, ale před opětovným použitím se musíte ujistit, že je čistá.)

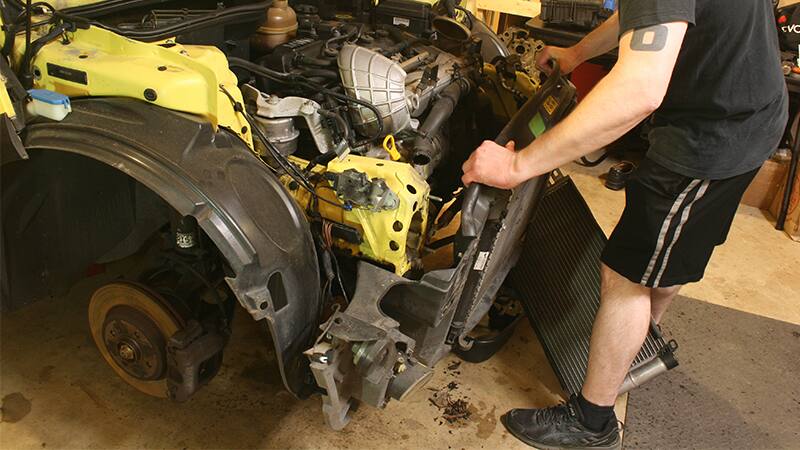

5. U vozidel, která vyžadují demontáž chladiče, můžete nyní odpojit všechny hadice od chladiče a odstranit všechny šrouby připevňující chladič k vozidlu. Některá vozidla vyžadují, aby byl chladič vytažen nahoru a ven z přední části vozu.

Před provedením tohoto kroku se ujistěte, že jste odpojili všechna elektrická připojení, jako jsou ta pro chladicí ventilátor(y), které mohou být součástí plastového krytu chladiče.

6. Konečně vidíme čerpadlo, ale existuje několik dalších součástí, které je třeba odstranit, než k němu budeme mít přístup.

Všimněte si, jak odstranění přední části a chladiče na tomto voze poskytuje přístup nejen k vodní pumpě, ale také k mnoha dalším součástem v přední části motoru, jako je alternátor.

7. U tohoto vozidla je jedna z hadic chladiče připojena přímo k čerpadlu (druhá je připojena ke skříni termostatu). I když v některých případech není nutné odstranit jednu nebo obě tyto hadice, doporučuje se, abyste je vyměnili současně s výměnou vodní pumpy, protože mohou časem selhat.

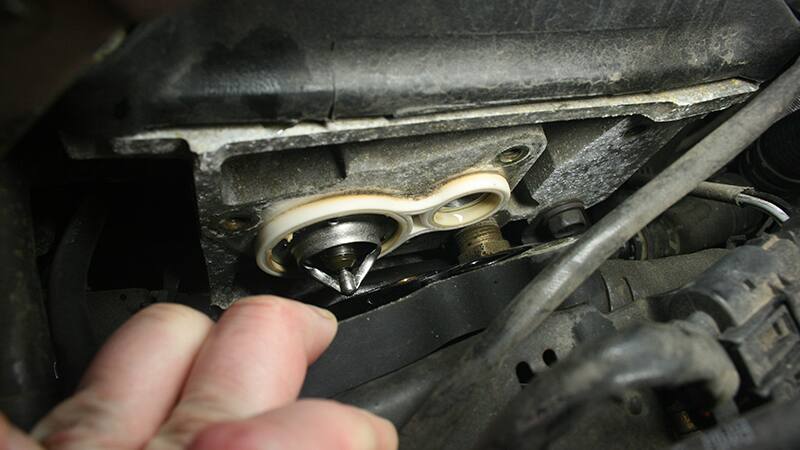

8. U tohoto vozu je ve skříni termostat, ke kterému je připojena jedna z hadic. Termostat je dobré vyměnit současně s vodní pumpou, protože zalepený termostat může způsobit nesprávnou regulaci teploty chladicí kapaliny motoru.

Přečtěte si o tom více v našem průvodci jak vyměnit termostat v autě

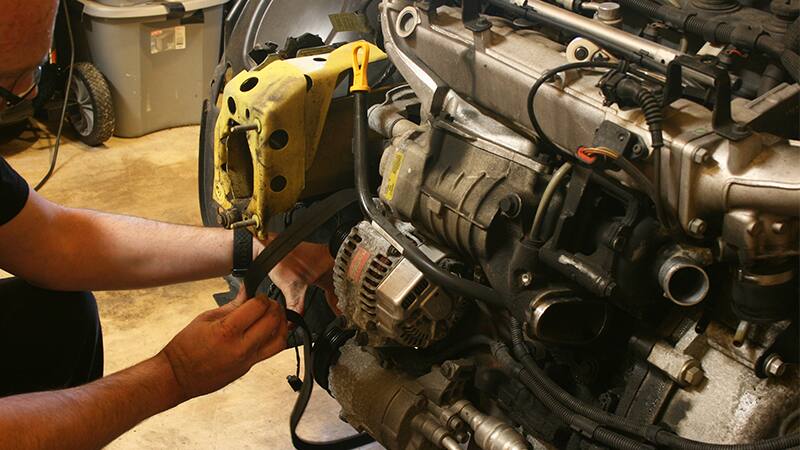

9. Po demontáži hadic (stejně jako nasávání vzduchu vedoucího ke kompresoru a dalších prvků unikátních pro tento vůz) je potřeba demontovat hadovitý řemen. U některých vozů tento řemen přímo pohání vodní čerpadlo, ale téměř ve všech případech bude překážet a bude nutné jej odstranit. Napnutí řemene se uvolní hadovitým stahovákem řemene (u některých strojů stačí jednoduchý klíč) a řemen lze sejmout.

10. Poté přejdete ke konečné sadě součástí, které brání odpojení sestavy dmychadla/vodního čerpadla. V tomto případě je to alternátor, trubka měrky a napínač řemene. Vizuální kontrola a kontrola vaší opravárenské příručky opět potvrdí, které položky je třeba z vašeho vozidla odstranit.

11. Šrouby držící sestavu dmychadla jsou odstraněny a můžeme tyto komponenty konečně odstranit. Téměř u každého vozidla bude při demontáži čerpadla z bloku motoru unikat další chladicí kapalina, mějte proto po ruce nádobu s chladicí kapalinou.

12. Nyní lze odšroubovat čerpadlo od dmychadla. V aplikacích, kde není poháněn přímo cívkou nebo rozvodovým řemenem, může existovat mechanismus, který jej uvádí do provozu. To vyžaduje péči, aby bylo správně sestaveno. Při odstraňování dávejte pozor na drážky pro pera nebo jiné podobné mechanismy.

13. Pohon nového čerpadla je kombinován s pohonným mechanismem kompresoru.

14. Zde i jinde nezapomeňte vyčistit všechny dosedací plochy, abyste odstranili veškerý materiál těsnění nebo nečistoty (v tomto případě to není nutné kvůli použití O-kroužků). Čerpadlo je k kompresoru připevněno originálními šrouby se správným utahovacím momentem.

15. O-kroužky, jsou-li přítomny, mohou vyžadovat lubrikant na silikonové bázi, aby se zajistilo, že se během instalace nepoškodí nebo neuvolní. V některých případech budou vyžadována nová těsnění místo nebo navíc k O-kroužkům, takže si prostudujte příručku pro opravy a v případě potřeby tyto položky vyměňte.

16. Podobně zkontrolujte oblast bloku válců, ke které bude připojeno vodní čerpadlo. V tomto případě sada obsahuje novou přírubu, která slouží jako rozhraní mezi čerpadlem a jednotkou.

17. Přišroubujte sestavu kompresoru/vodního čerpadla k přední části motoru. Zbývající součásti se montují v opačném pořadí než při demontáži, i když upozorníme na několik nejdůležitějších bodů, kterým je třeba věnovat pozornost.

18. Při zpětné instalaci jakýchkoli řemenů (například cívky) se doporučuje vyměnit je za nové. Tyto pásy vydrží mnohem déle než u starších vozů, ale opotřebovávají se. Pokud jeví známky opotřebení, určitě je vyměňte.

19. Nové hadice chladiče jsou dobrou koupí, ale nejsou 100% spolehlivé, zvláště pokud byly nedávno vyměněny. Někdy lze hadicové spony znovu použít, ale často se při demontáži rozbijí, takže si před začátkem pořiďte nové, abyste se v polovině nezasekli. Při opětovném použití svorek a vsuvek se ujistěte, že je nainstalujete ve stejné orientaci a zarovnejte je s drážkami z předchozího použití.

20. Se všemi součástmi dohromady lze přidat čerstvou chladicí kapalinu správného typu. Správný typ a množství a postup doplňování naleznete v Příručce pro opravy.

21. U některých vozidel se používají odvzdušňovací šrouby (jako je tento umístěný v sestavě horní hadice chladiče), aby bylo zajištěno, že se po spuštění jednotky odstraní vzduchové kapsy z chladicího systému. Nedodržení tohoto kroku může mít za následek nedostatečné chlazení určitých částí motoru, což má za následek poškození nebo nesprávný provoz určitých funkcí (např. topení).
