Sloupové klimatizace jsou typem split systému pro místnosti do 180 m². Používají se v nákupních a obchodních centrech, sportovních komplexech, halách a dalších velkokapacitních zařízeních. Instalují se tam, kde z nějakého důvodu nejsou vhodné kazetové split systémy. Instalace sloupové klimatizace je složitý úkol, který vyžaduje speciální dovednosti a znalosti. Zařízení je masivní a rozměrné, proto musí být instalováno v přísném souladu s bezpečnostními opatřeními a doporučeními výrobce.

Návrhové prvky

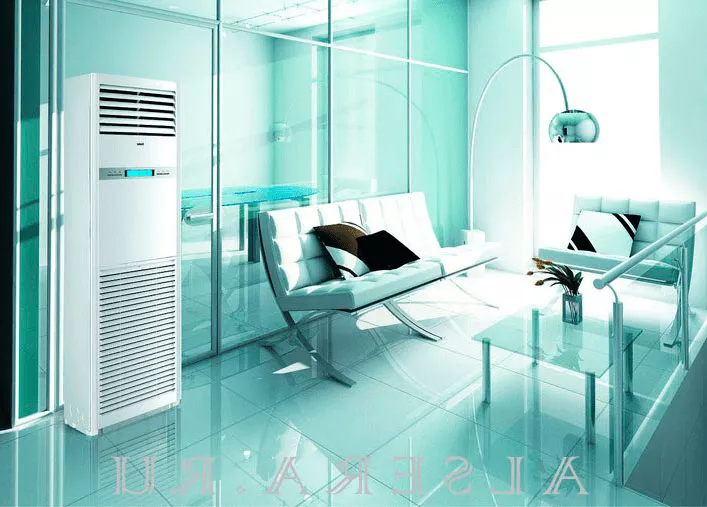

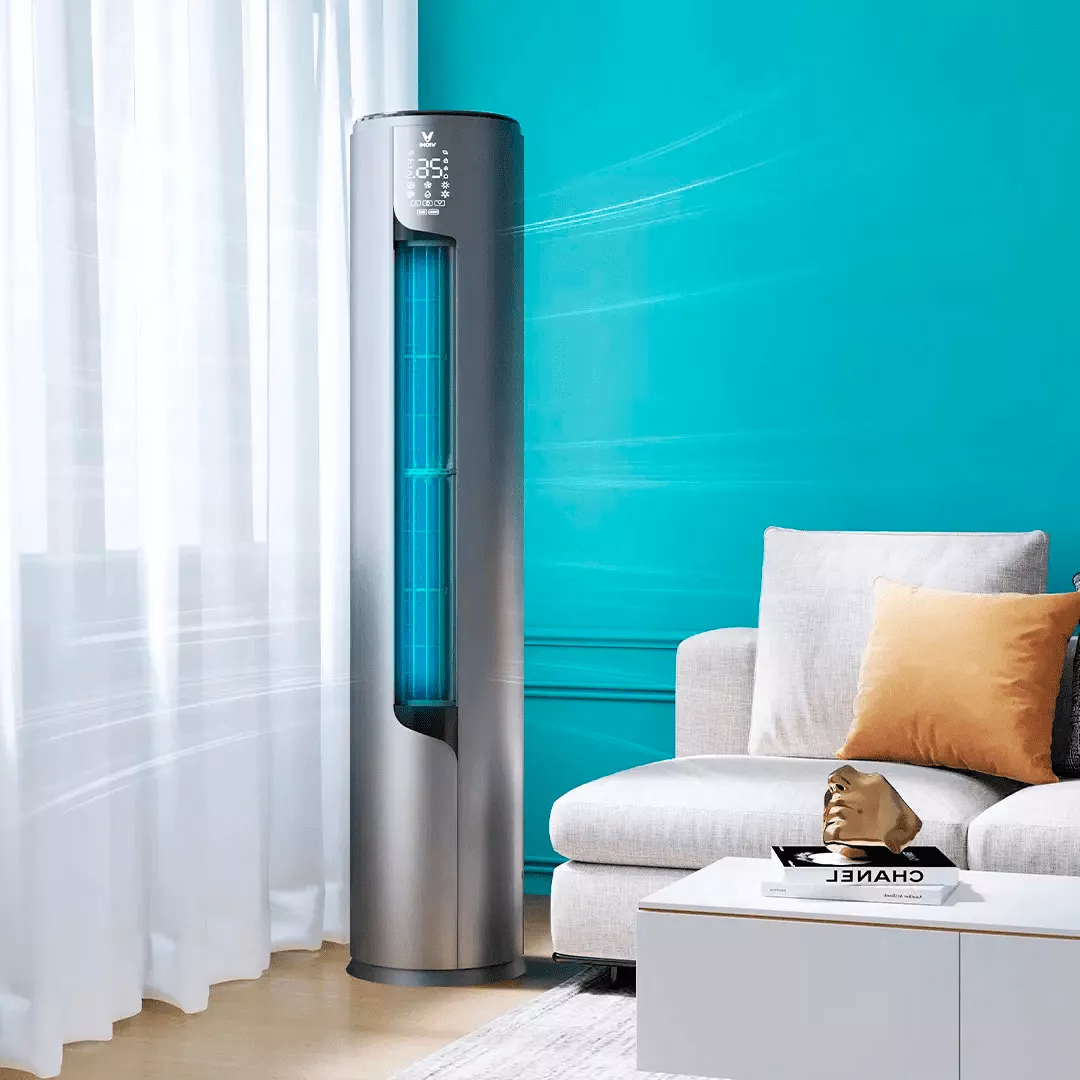

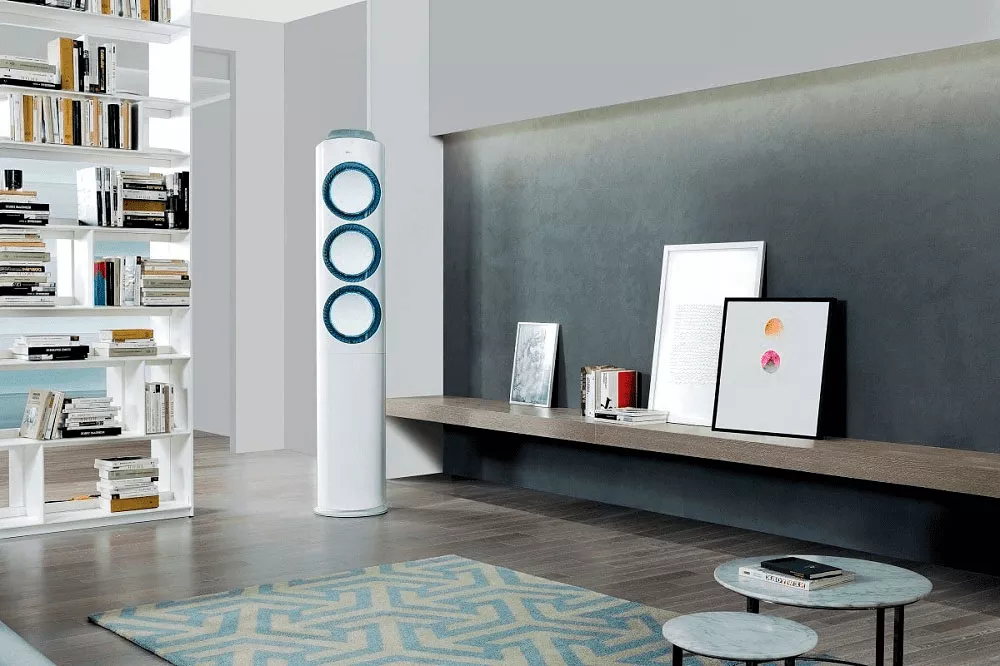

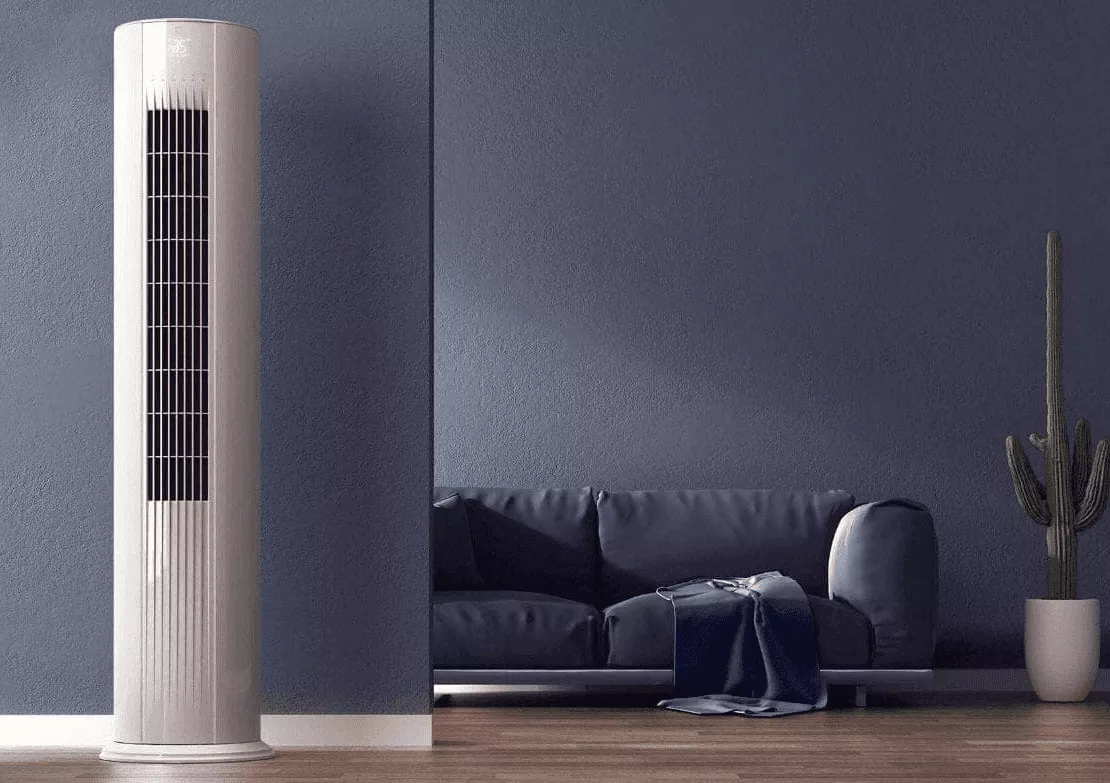

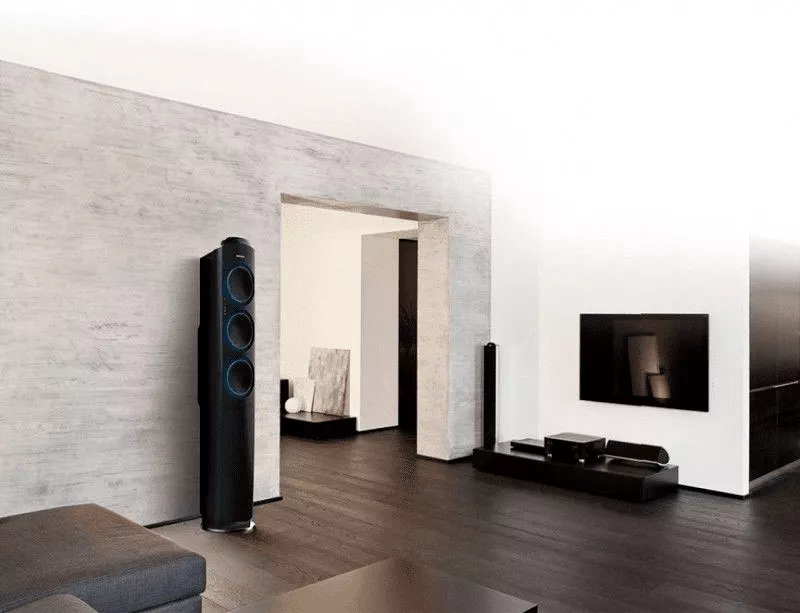

Zvenčí se sloupová klimatizace podobá domácí lednici. Pohodlně a úsporně chladí vzduch na vzdálenost až 15 m. Vysoce kvalitní filtr zabraňuje usazování prachu.

Zařízení využívá široký rozsah přívodu vzduchu 160 ° a rovnoměrně ochlazuje místnost. V moderních modelech výrobci instalují duální motory, takže zařízení může směrovat vzduch „nahoru a dolů“, vertikálně i horizontálně.

Sloupové klimatizace jsou split systémy. Skládají se z externí a vnitřní jednotky. První je instalována vně místnosti, která má být chlazena. Obsahuje kompresor a dva typy ventilů – čtyřcestný a expanzní ventil. Je určena k přípravě chladicí kapaliny pro příslušný provozní režim. Vnitřní jednotkou je výparník. Ochlazuje vzduch v místnosti. Jednotky jsou vzájemně propojeny chladicími trubkami a představují uzavřený systém.

Vlastnosti sloupové klimatizace:

• Chladivo v kapalné formě proudí potrubím z venkovní jednotky do vnitřní jednotky.
• Když vstoupí do výparníku, vlivem tepla, které odebírá z okolního prostředí, přechází do plynného stavu (odpařuje se) a ochlazuje povrch výměníku tepla.
• Vzduch procházející vnitřní jednotkou odevzdává teplo a ochlazuje se. V ochlazeném stavu vstupuje do místnosti.
• Plynné chladivo je nasáváno do venkovní jednotky kompresorem. Energie je uložena jako horký stlačený plyn. Prochází tepelným výměníkem venkovní jednotky, kde je ochlazováno ventilátorem. Plyn odevzdává teplo do okolí a kondenzuje (přechází do kapalného stavu).

Poté se proces znovu spustí – kapalné chladivo je přes odpovídající expanzní ventil vedeno do vnitřní jednotky. Pokud čtyřcestný ventil obrátí proces, zařízení začne ohřívat vzduch uvnitř místnosti.

Výhody

• Efektivně chladí velké prostory (foyery, haly, terminály).
• Spolehlivý – existuje funkce ochrany proti proudovému přetížení, stejně jako proti vysokému a nízkému tlaku.
• Lze jej umístit do jakékoli části místnosti, ale stojí za zvážení, aby proudění vzduchu bylo co nejúčinnější.
• V případě potřeby snadno přemístitelné.
• Efektivně čistí vzduch – jsou vybaveny filtrem, který zachycuje prach a další škodlivé látky, včetně alergenů, a zlepšuje kvalitu vzdušných hmot v místnosti.
• Funkce dětské pojistky uzamkne zařízení a zabrání tak změnám nastavení prostřednictvím ovládacího panelu nebo ovladače (rodiče zařízení zamykají a odemykají).

Řada modelů má pokročilé funkce, jako je vícestupňové čištění, přívod a směšování čerstvého vzduchu a informativní ovládací panel.

Omezení

• Vytvářejí silný proud velmi studeného vzduchu – pokud jste poblíž byť jen na krátkou dobu, můžete se nachladit.
• Ve srovnání s nástěnnými modely jsou výrazně dražší.
• Vzhledem ke své velké velikosti zabírají hodně místa.

U sloupových klimatizací je povolena pouze montáž na podlahu.

Na jaké objekty se používají?

• Sklady.
• Hypermarkety.
• Haly.
• Sportovní komplexy.
• Nákupní a kancelářská centra.
• Foyery v hotelech a motelech.

Sloupové split systémy nejsou vhodné pro domácí použití. Maximální plocha, kterou mohou chladit, nepřesahuje 180 m².

Podrobný plán pro standardní instalaci sloupové klimatizace

Instalace sloupové klimatizace znamená propojení jejích dvou modulů – vnitřního a vnějšího – s freonovým potrubím, ovládacím kabelem, potrubím pro odvod kondenzátu a napájením systému. Podrobný návod k instalaci:

1. Připravte si pro modul místnosti dokonale rovnou plošinu.
2. Vyvrtejte do zdi otvor pro chladicí a napájecí potrubí. Předtím zkontrolujte, zda se tam pokud možno nenacházejí nějaké komunikace, například elektrické vedení.
3. Měděné trubky nařežte na kusy požadované délky a zaizolujte je 1 cm silným pryžovým povlakem. Tento krok nelze vynechat. Pouze úplná izolace měděných trubek může ochránit instalaci před mrazivými teplotami.
4. Protáhněte dva izolované měděné dráty otvorem vyvrtaným ve zdi a také elektrické kabely, které spojují a napájejí venkovní a vnitřní jednotku. V ideálním případě byste měli dráty spojit páskou. Nepoužívejte k tomu stahovací pásky – ty by velmi pravděpodobně poškodily izolaci.
5. Nainstalujte vnitřní modul sejmutím krytu filtru a odšroubováním předního panelu, abyste získali přístup k vnitřním komponentům.
6. Po dokončení instalace vnitřního modulu protáhněte trubici, kterou bude kondenzát odtékat, otvorem ve zdi pod úhlem 5°. K první trubici připojte ohebnou trubici připojenou k odkapávací misce.
7. Připojte měděné trubky k jednotce. Postupujte takto. Odšroubujte šrouby, které upevňují chladicí trubky v děleném systému, abyste je připojili k venkovní jednotce. Na koncích těchto trubek, které procházejí stěnou, vytvořte uvnitř přírubu, kterou nasaďte na závit a našroubujte matici, poté ji dobře utáhněte klíčem.
8. Izolujte chladicí systém gumovou páskou.
9. Připojte napájecí a ovládací kabely k rozvaděči uvnitř zařízení. Zajistěte kabely speciálním upevňovacím prvkem. Zabrání se tak odpojení kabelu během údržby.
10. Nainstalujte stojany venkovní jednotky. Aby se zpomalilo opotřebení kompresoru, musí být rám dokonale rovný a dobře zajištěný.
11. Nainstalujte venkovní modul. Při šroubování a spojování dbejte na to, aby se na něm nehromadily srážky, prach a další nečistoty z okolí.
12. Vytvořte v jednotce podtlak. To se provádí pomocí speciálního čerpadla. Optimální podtlak je 100 mbar. Otevřete ventily a jednotka se automaticky naplní chladivem z klimatizace.
13. Vyznačte trasu – včetně napájecího kabelu, freonových trubek a schématu odvodnění vně areálu.

Nyní je vaše klimatizace připravena k použití.

Co znamená nestandardní instalace?

Tím myslíme extrémní podmínky:

• příliš vysoké nebo nízké teploty;
• práce ve vysoké nadmořské výšce;
• zapojení průmyslových horolezců nebo zdvihacích zařízení;
• prodloužení freonového potrubí;
• maskování komunikace, které zahrnuje pronikání do zdí.

Mohou být vyžadovány i dodatečné práce – konstrukce stříšky pro venkovní jednotku nebo její ochrana vandalským pouzdrem. Vzhledem k výše uvedenému je nestandardní instalace dražší.

Místo instalace sloupové klimatizace

Trvanlivost, výkon, bezpečnost a nepřerušovaný provoz zařízení závisí na jeho umístění. Výrobci zařízení uvádějí v uživatelské příručce seznam požadavků na umístění modulů. Během instalace je důležité dodržovat tato doporučení.

Pokud si sami nedokážete určit, kam je nejlepší nainstalovat split systém, poraďte se se zkušeným instalatérem.

Vnitřní jednotka

Prostorový modul sloupového split systému se montuje na volnou stěnu – mimo dosah velkých domácích spotřebičů, nábytku a dalších překážek. Optimální umístění se považuje za těsnou blízkost okna, ale tak, aby na něj nedopadalo přímé sluneční světlo. Chladný vzduch by měl být směřován pryč od míst, kde se nacházejí lidé.

Venkovní jednotka

Umístěte v dobře větraném prostoru. Neměly by jej zakrývat žádné překážky ani stavební konstrukce. Je důležité chránit venkovní modul před sluncem. Za nejsprávnější instalaci se považuje severní strana budovy.

Je nutné myslet na to, jak se k ní dostane osoba, která bude venkovní jednotku obsluhovat. Výparník a kondenzátor jsou od sebe umístěny ve vzdálenosti až 5 metrů.

Důležité instalační funkce

Hmotnost jednotky může dosáhnout 200 kg. Tyto vlastnosti kladou zvláštní požadavky na instalaci:

• Bude potřeba spolehlivá podpora.
• Vnitřní jednotka je instalována výhradně na podlaze.
• Externí jednotka se montuje na zem nebo na střechu.
• Přípustný výškový rozdíl mezi bloky je až 30 m.
• Délka freonového potrubí je až 50 m.

Moderní klimatizace jsou vybaveny všemi prvky potřebnými pro jejich montáž. Instalatér jim dodává měděné trubky – jsou potřebné pro přepravu chladiva, a elektrické kabely. Ty by neměly být příliš tenké – pro tento typ zařízení se za optimální průřez považuje 3 x 2,5 mm². Trubice je zakázáno lámat nebo řezat pilou a pro nastavení jejich délky je nutný speciální řezák, který zabrání vniknutí nečistot, včetně pilin, dovnitř.

Doporučení před instalací sloupového děleného systému

• Klimatizace je instalována s krytem uzavíracího ventilu.
• Plocha místnosti, kde je zařízení skladováno, opravováno, instalováno nebo provozováno, musí být alespoň 50 m².
• Uzemnění je povinné.
• Vždy vypněte zařízení a odpojte jej od napájení, pokud jej delší dobu nepoužíváte.

Neumisťujte sloupový split systém do blízkosti elektrických spotřebičů s vysokou statickou elektřinou, jako jsou mikrovlnné trouby, trouby, topení nebo počítače.

Cena za instalaci sloupové klimatizace bude záviset na délce chladicího potrubí, umístění venkovní jednotky, typu instalace komunikací a složitosti (nestandardní práce jsou dražší než standardní práce).
